Всем привет! Наткнулся на сабж случайно и вспомнил как мучился с аккумулятором скутера, который после зимовки напрочь отказался заряжаться «Орионом». Пришлось собирать регулируемый блок питания и вручную периодически подкручивать напряжение для поддержания тока в определенных пределах. А вот данное устройство решило бы эту проблему легко, поэтому решил взять чтобы было под рукой, да и 5 Ампер вполне хватит, дабы за ночь зарядить автомобильный аккумулятор. Под катом проверим соответствие описанию и посмотрим что из себя представляет режим «восстановления».
Для получения скидки 12% можно использовать купон b71c67
С поинтами у меня вышло чуть дешевле
Распаковка и внешний вид.
Черный пакет
Картонная коробка с ярким принтом
Любителям SKU
В комплекте только ЗУ и инструкция. Тоже заметили, что продублированы надписи на русском?
Макулатурка поближе
С обратной стороны
На лицевой части расположен экранчик, два индикатора и одна кнопка для запуска режима восстановления.
С тыльной наклейка со спецификацией

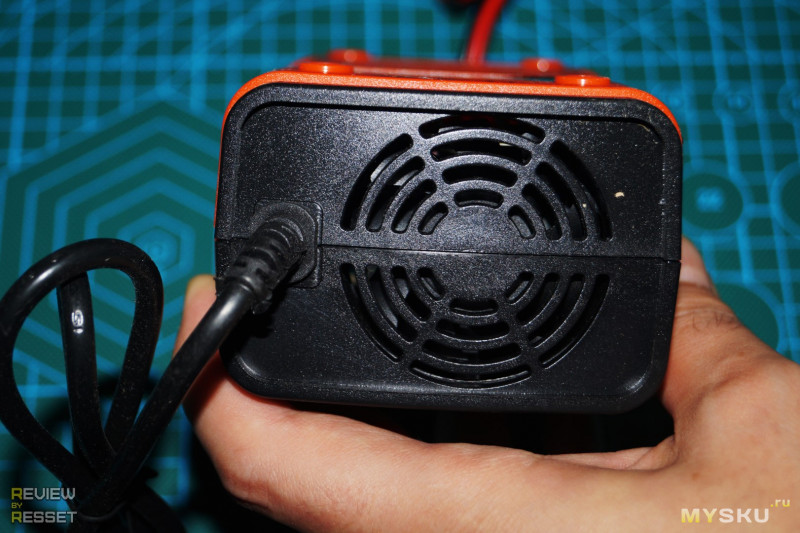

Снизу вентиляционная решетка, через которую видно лопасти вентилятора. Развернут на вдув.
Крокодилы порадовали. Раскрываются до 28 мм, изоляция не дает замкнуть зажимы даже если постараться.
Процесс заряда проходит в полностью автоматическом режиме. Достаточно включить устройство в сеть и накинуть зажимы на клеммы аккумулятора. Дисплей отображает 3 типа информации:
Напряжение аккумулятора. Справа дублируется шкала в процентном соотношении
Текущий ток заряда
И температура внутри корпуса. Если она ниже 5°C, включается зимний режим, если выше 30°C, то летний
По напряжению претензий нет, показывает довольно точно. В обычном режиме размах около 400 vpp, 90 кГц
Разряженный аккумулятор на старте начало заряжать максимальным током, правда разница с амперметром 0,4А
Ближе к середине процесса данные практически выровнялись.
В конце зарядки индикатор перестает моргать, а на экране появляется надпись FUL.
Если нажать кнопку «ремонт», на экранчике загорается надпись «PUL» и осциллографу становится весело
На гифке лучше видно, это без коррекции.
По факту амплитуда больше, частота около 5 Гц, vpp видимо от нуля отталкивался. Для наглядности нагрузил светодиодной лентой, т.к. заряженный аккумулятор сглаживает скачки.
Вот как ведет себя та самая лента.
Ток так же плавает в диапазоне 0,28-1,85 Ампера. Это уже при подключенном аккумуляторе.
В этом режиме происходит «раскачивание» аккумулятора. В инструкции написано, что восстановление автомобильного занимает около 8 часов, но на всякий случай сделали отсечку после 24 часов если вдруг пользователь забудет выключить сам.
Если включить данный режим на практически заряженном аккумуляторе, через несколько часов электролит начнет потихоньку «кипеть», а температура расти. Возможно сабж подойдет для проведения десульфатации, но мне проверять не на чем — все аккумуляторы в данный момент адекватные.
А вот гелевый от бесперебойника удалось малость «взбодрить».
Изначально после подключения показывало полный заряд и процесс прекращался, хотя напряжение на контактах после отключения стремительно падало до 4 Вольт. Отковырял заглушки, долил по 5мл дистиллированной воды в каждую банку, оставил в режиме восстановления на несколько часов(около 5), после чего вполне успешно запитал им светодиодную панель на 10 Вт. Да, несколько ячеек скорее всего безвозвратно деградировали, но для небольшой нагрузки и такой источник сгодится, а может после нескольких циклов получится вернуть хотя бы половину емкости.
На работе валяется пара десятков таких же доходяг на утилизацию. Вот думаю устроить набег, выбрать из этой кучи самые вменяемые и привести их в рабочее состояние. Но процесс этот не быстрый(часа 4 на тест каждого), поэтому результаты в обзор уже не войдут.
Электроника разбита на две платы. Одна отвечает за LCD
Вторая за всё остальное
Снизу тоже немного напаяно: диодный мост ABS210, стаб 78M05, мосфет 25N06
На входе конденсатор на 400В, 47 мкФ
На выходе 25 Вольт, 1000 мкФ
Разглядел 5N60C и шим контроллер UTC3843D
Ближе к выходу еще на одном радиаторе закреплен диод Шоттки MBR20200CT
Больше вроде ничего интересного. Вентилятор 50мм, не прикручен, но туго вставляется в пазы.
Устройство вполне рабочее, 5 Ампер выдает точно, ток и напряжение в процессе заряда регулирует.
Сезонные режимы не бестолковые, но и не особо нужные(зима/норма/лето).
Импульсный режим восстановления работает. Ток и напряжение циклически меняет, есть принудительная отсечка через сутки, сопротивление аккумулятора игнорируется, то есть «скормить» можно элемент в любом состоянии по своему усмотрению.
Клещи благодаря изоляции можно замкнуть только если специально разжать их и сцепить между собой. За все время тестирования я ни разу не ловил КЗ об окружающие предметы, только когда проверял наличие защиты(есть). Не проверил только защиту от неправильного подключения, но как-то не особо хочется спалить устройство если вдруг ее нет )
Единственное что не понравилось, так это измерение температуры. Зимний режим включился на улице, при 3 градусах тепла значение на экранчике постепенно доползло до -2 и изменение очень медленное. После этого в комнате до 24 градусов грелся наверное с пол часа. С одной стороны раздражает, с другой — температура на улице тоже ведь обычно не очень быстро меняется.
Ну и хотелось бы бОльшей мощности — тот же Вымпел-30 выдает 18 Ампер при практически той же стоимости. Правда и выглядит он так, как будто его вытащили из панели ЗИЛа и продают как раритет )
В общем, если нужно зарядное устройство, проще купить оффлайн, опираясь на мощность. Если же нужно специфическое устройство для «оживления» и дозарядки свинцовых аккумуляторов, можно приобрести FOXSUR.
Как всегда, буду рад конструктивной критике в комментариях. Всем добра =)
P.S. В комментариях нашли отдельное промо на EU версию на 5А и модель на 6А за $10.99 + $1.3 за доставку Air Parcel Register, можно выбрать бесплатный безтрек.
Для получения скидки 12% можно использовать купон b71c67
С поинтами у меня вышло чуть дешевле
Характеристики
Входное напряжение: 100-240V AC, 50-60Hz 75W
Выходные параметры: 12V DC, до 5-6A.
Напряжение заряда:
Летний режим: 14.4V
Нормальный режим: 14.7V
Зимний режим: 15.5V
Поддерживаемая емкость: 4-100Ah
Тип батарей: Кальциевые, гелевые и AGM(стекловолокно), WET(жидкий электролит), EFB(пакетированные) и др.
Защита от перегрева: 65°C ± 5°C
Рабочая температура: -20°C~45°C
Охлаждение: Вентилятор
Процесс заряда: 3 стадии: CC(контроль тока), CV(контроль напряжения), Float charge(поддерживающий заряд)
КПД: около 85%.
Размер: 148 × 85 × 60 мм
Длина сетевого кабеля: 60 см, кабель крокодилов: 55 см
