SMD-тестер Holdpeak HP4070C

Доброе утро!

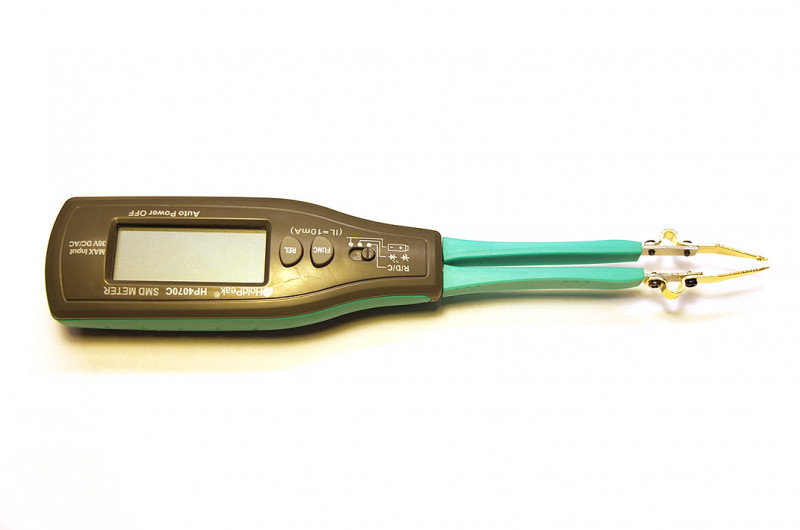

Сегодня — небольшой обзор тестера SMD-компонентов Holdpeak HP4070C. Небольшой, потому что не будет подробных исследований в стиле Алекса Порошина — у меня нет для этого ни оборудования, ни достаточного количества свободного времени. В общем, проверял на том, что было, сравнивал с тем, что попалось, фотографий мало, поскольку делать замеры и одновременно снимать было ОЧЕНЬ неудобно. Соответственно, весь обзор — чистой воды ИМХО.
Для тех, кому лень читать — девайс стОит своих денег и наверняка окажется полезным — даже при наличии других измерительных инструментов.

Ну что, начнем?
 Прибор был куплен 16.05.2017, а уже 24.05.2017 я держал его в руках. Скорость доставки порадовала — на данный момент это рекорд ) Был трек или нет — не знаю, по извечному своему раздолбайству я за ними не слежу. Распаковывала посылку опять жена — так что и про упаковку я вам тоже ничего писать не буду. Дошло все в целости — и хорошо.
Прибор поставляется в картонной коробке с уже знакомой цветовой гаммой:

Внутри картонной коробки находится пластиковый бокс и инструкция:

Внутри бокса — герой обзора, пара запасных наконечников для него и выносные щупы:

Наконечники выносных щупов, как и наконечники прибора, «позолочены», подключаются к прибору разъемами типа «банан» (разъемы не «позолочены»), длина от верхнего среза разъема до конца щупа — 50 см. Провод 22AWG.

Питание прибора осуществляется от двух элементов типа ААА. Батарейный отсек расположен на задней панели и закрывается крышкой с защелкой:

На передней панели присутствуют:
— жидкокристаллический экран (без подсветки);
— механический переключатель режимов измерений;
— функциональная кнопка FUNC;
— кнопка включения режима относительных измерений REL.

Заглянем внутрь прибора. Для этого необходимо открутить пару винтов на задней панели. Винты вкручены в пластиковые стойки напрямую, никаких металлических вставок нет.
Передняя и задняя панели сделаны из твердого пластика, обечайка — из чего-то мягкого, то ли силикон, то ли полиуретан — скорее, второе. На обечайке заметен облой, но он находится на внутренней части, невидим, когда прибор собран, а посему, не раздражает.

«Сердцем» и «мозгом» прибора является процессор DTM0660. Также, кроме всякого мелкого обвеса, видим микросхему EEPROM 24c02. А наличие четырехконтактного разъема с надписью CAL, как бы намекает, что прибор можно и калибровать самостоятельно.

Все собрано культурно, следов флюса и каких-либо еще непотребств не замечено. Однако, небольшая ложка дегтя, все-таки, есть — достаточно внимательно приглядеться к наконечникам прибора:

В принципе, некритично и легко удаляется надфилем, но, как говорится, «осадочек остался».

Ну и теперь, собственно, небольшая проверка на том, что попалось под руку

и сравнение с показаниями вот этого LCR-метра

Предупреждаю сразу: снимков экранов не будет, придется верить на слово. Но мы же — джентльмены? )
Резистор, 22 Ом:

Обозреваемый прибор показал 22.0, LCR-метр — 22.1 Ома.

Резистор 10 кОм:

Обозреваемый прибор показал 9.96 кОма, LCR-метр — 44 пФ

Резистор 1.2 кОм — показания 1.211 кОм и 43 пФ — соответственно.

С проверкой конденсаторов, без демонтажа, не справились оба прибора.

После этого погонял их на подвернувшейся под руку «рассыпухе» не-SMD формата.
2-ваттный резистор 67 кОм — 67.6 кОм (HP4070C) и 67.43 кОм (LCR-метр)
2-ваттный резистор 1 Ом — 1Ом (HP4070C) и 0.73 Ом (LCR-метр)
Светодиод «холодного» белого цвета — HP4070C зажег его и показал падение напряжения 2.539 В, LCR-метр поморгал диодом и заявил, что это — неизвестный или поврежденный элемент )

Следующим номером программы шли три электролита. Первые значения — показания HP4070C, вторые — LCR-метра:
— 47 мкФ, 450 В — 47.1 мкФ и 47.49 мкФ;
— 22 мкФ, 400 В — 21.52 мкФ и 21.78 мкФ;
— 33 мкФ, 400 В — 30.86 мкФ и 31.42 мкФ.

Собственно, на этом измерения закончились.

Напоследок, фото инструкции:

Подробные характеристики есть на страничке продавана.

Резюмирую: прибор понравился, но, поскольку нет в наличии оборудования для проверки его показаний, утверждать, что это не «показометр», а серьезный инструмент профессионального уровня, поостерегусь.

Да, самое главное — покупался за свой счет, любые намеки на проплаченность отметаются сразу )
