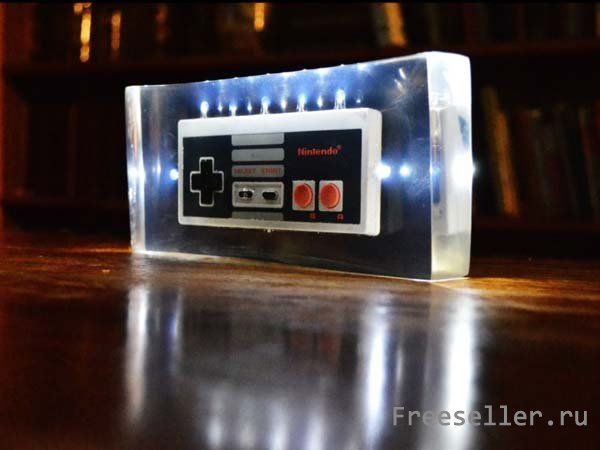

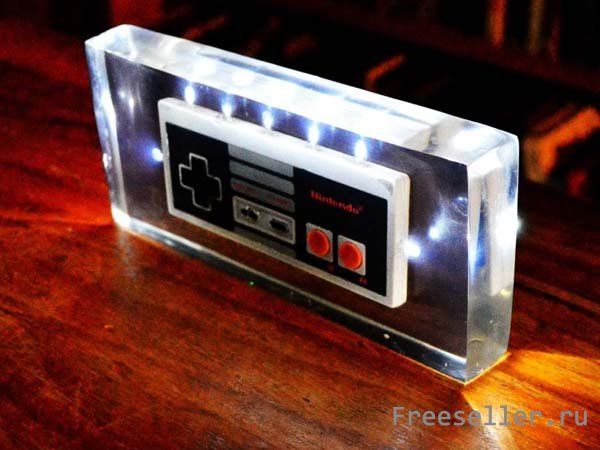

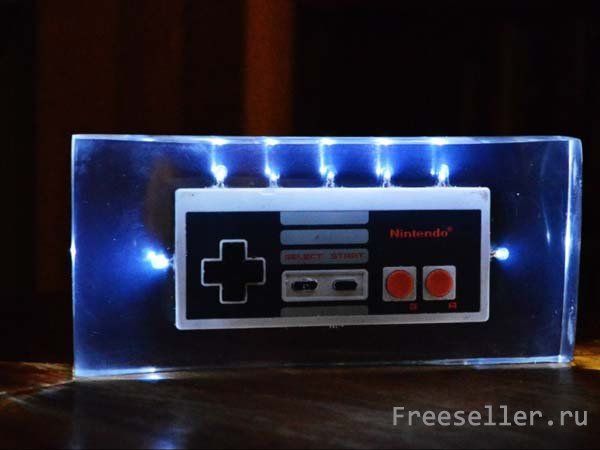

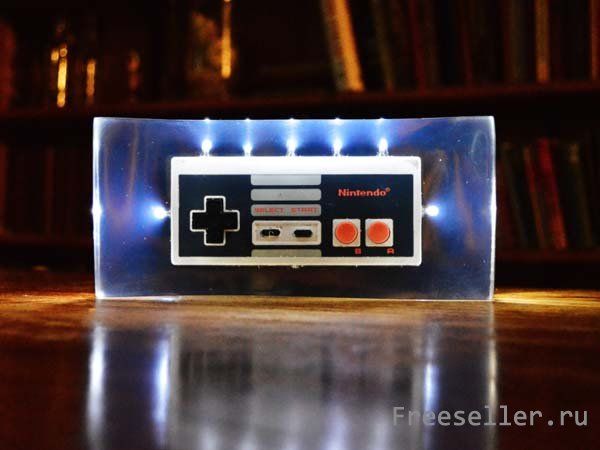

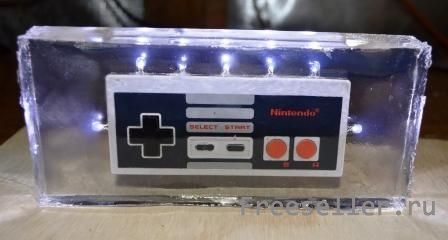

Самодельный диодный светильник - ночник из джойстика

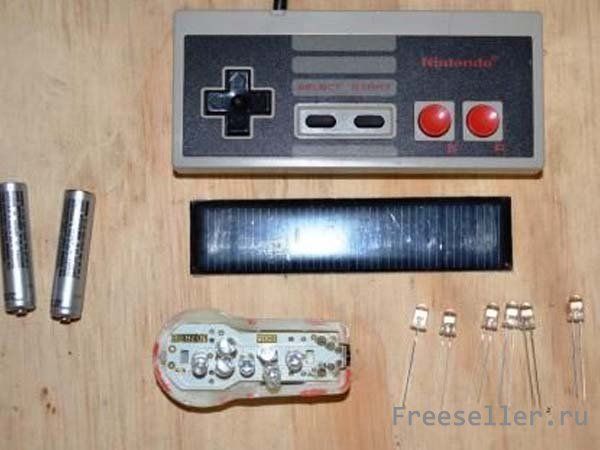

Подготовка к изготовлению самодельного диодного светильника из джойстика:

Изготовление самодельного светодиодного светильника ночника из джойстика:

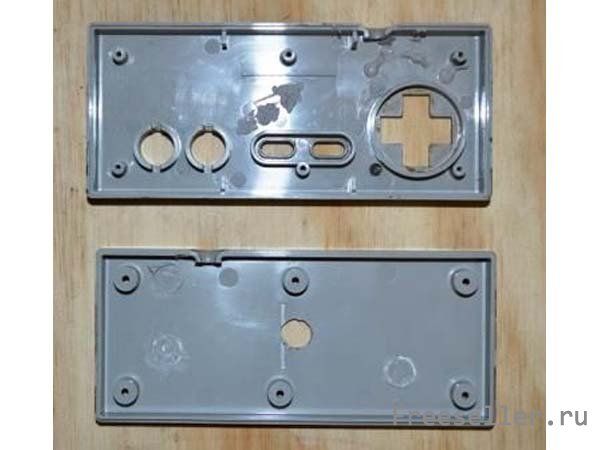

Этап 1: Разборка джойстика:

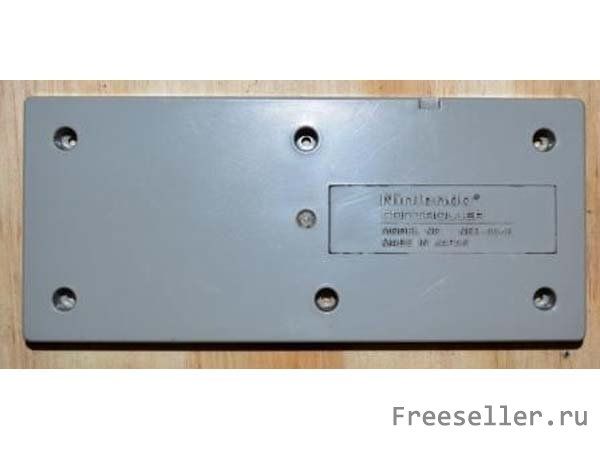

1. Открутите крепёжные винты и откройте корпус джойстика.

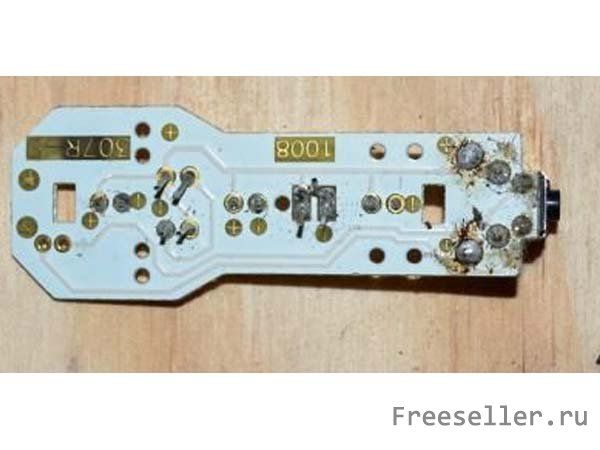

2. Удалите печатную плату, она вам больше не понадобится.

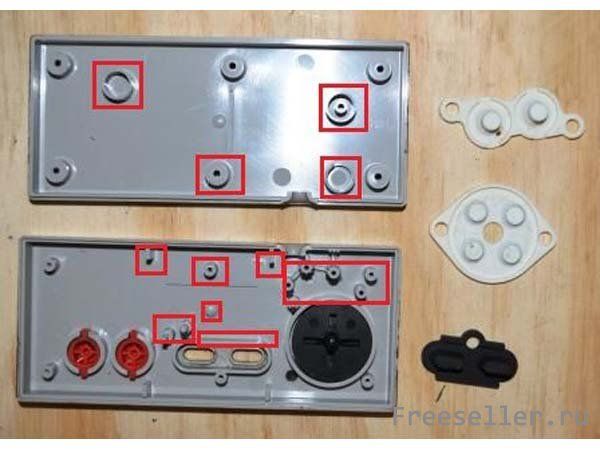

3. Удалите кнопки и резину позади них и положите в доступное место.
4. Удалите накладки и пластмассовые контакты, чтобы освободить место для всего того, что нужно добавить.

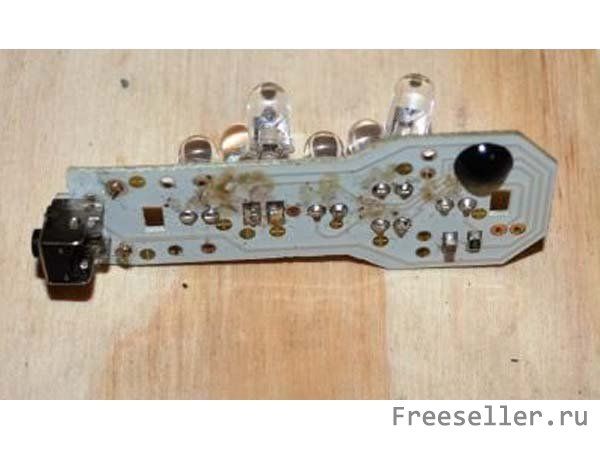

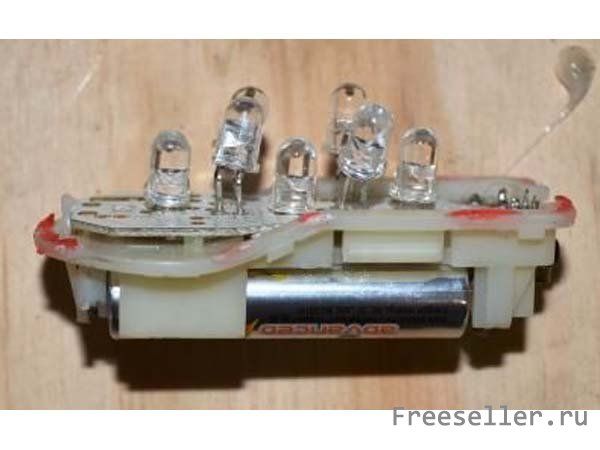

1. Удалите пластмассовый корпус.
2. Удалите фиксатор аккумулятора, так, чтобы осталась только печатная плата, светодиод и переключатель.
3. Отпаяйте и удалите переключатель.
4. Выкусите светодиод.

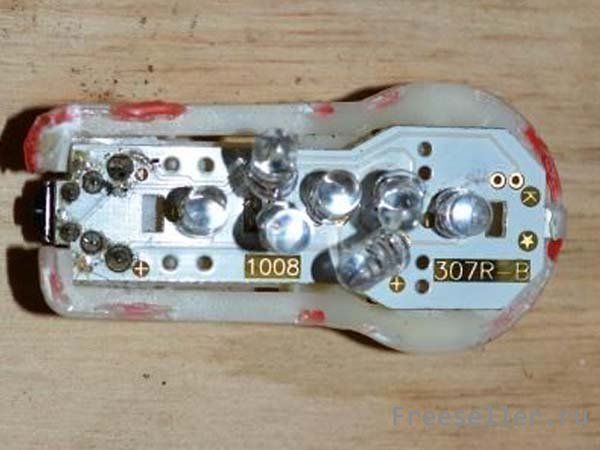

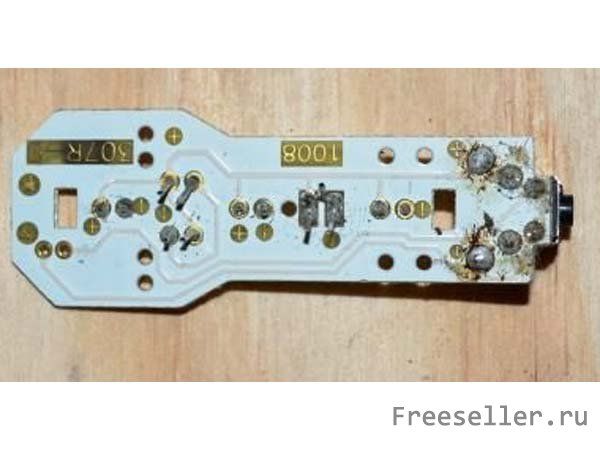

5. Должна остаться только печатная плата.

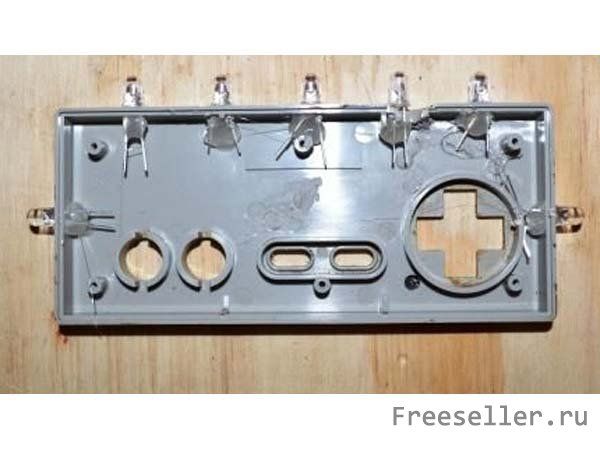

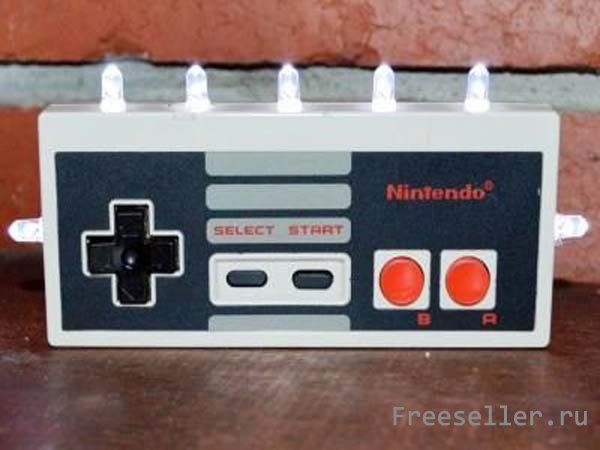

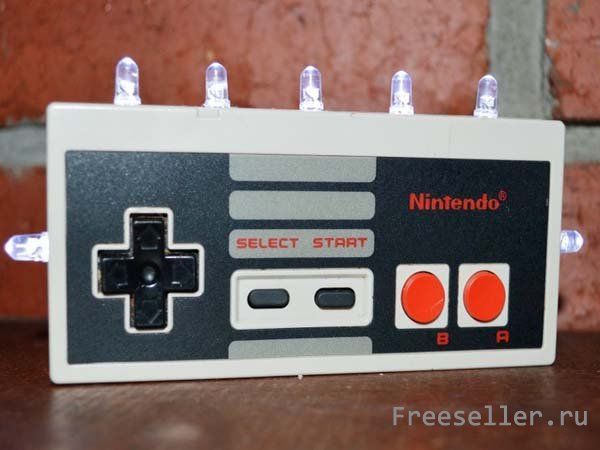

Этап 3: Установка светодиодов в корпус джойстика:

1. Залудите концы каждого провода.

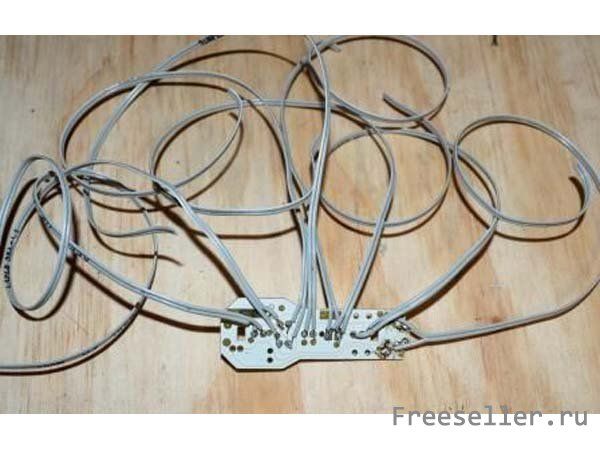

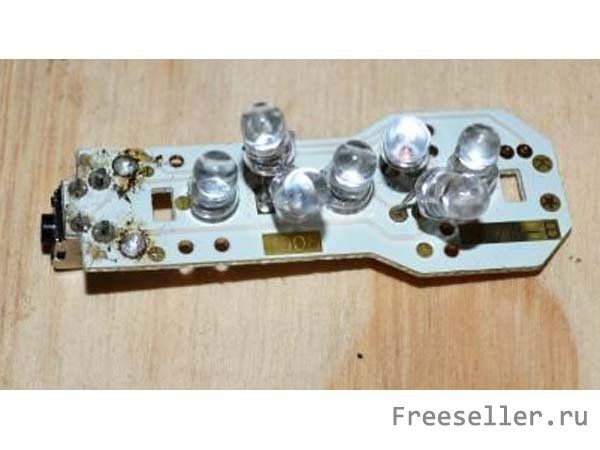

2. Продумайте, как будет располагаться в джойстике печатная плата, это поможет вам решить, как к ней будут подпаяны все провода. Припаяйте провода к выводам светодиодов, переключателю и полюсам батареи.
3. Укоротите провода до необходимой длины. Снова поместите плату на место и решите, где должны пройти провода, не забывая про то, что они не должны помешать установке аккумуляторов.

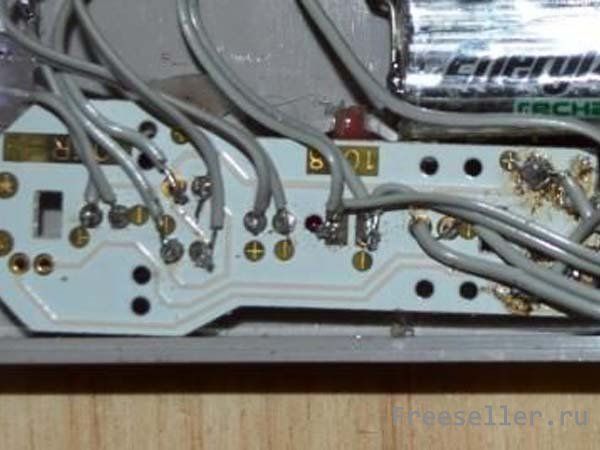

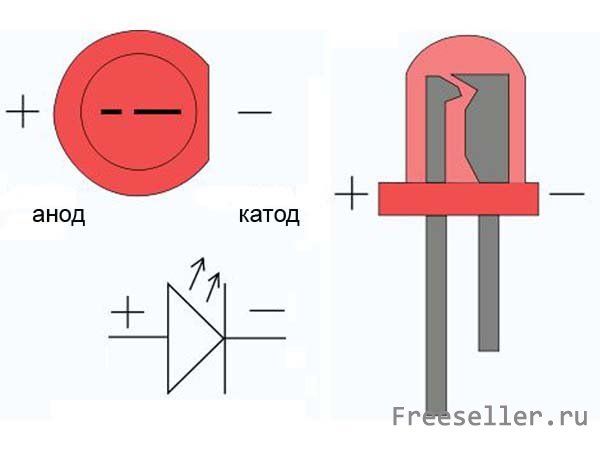

4. Припаяйте провода от светодиодов к плате. После этого тщательно проверьте соблюдение полярности соединения. Для этого можно кратковременно подключить аккумулятор.

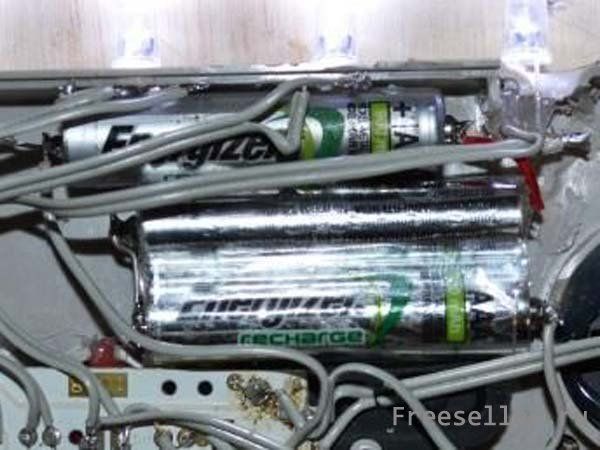

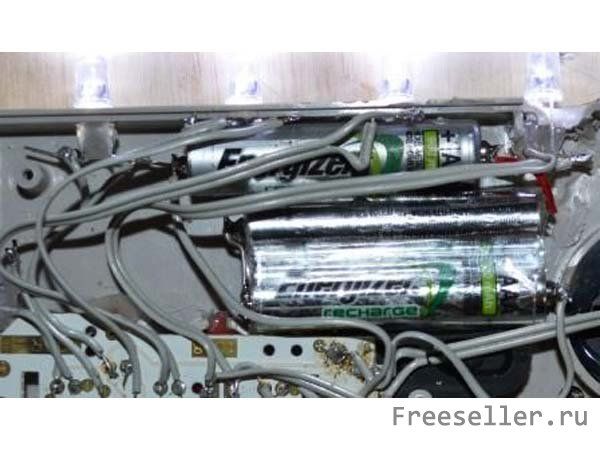

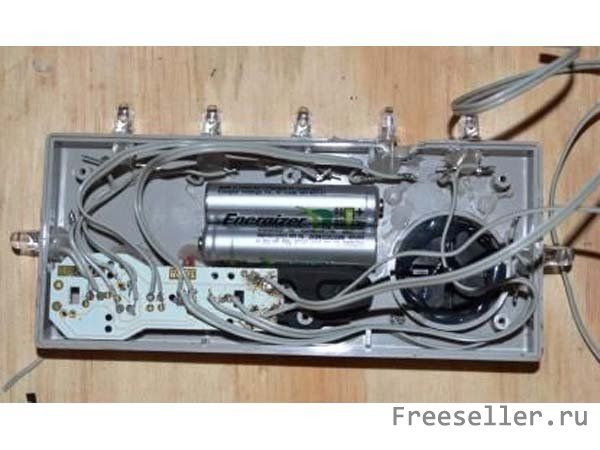

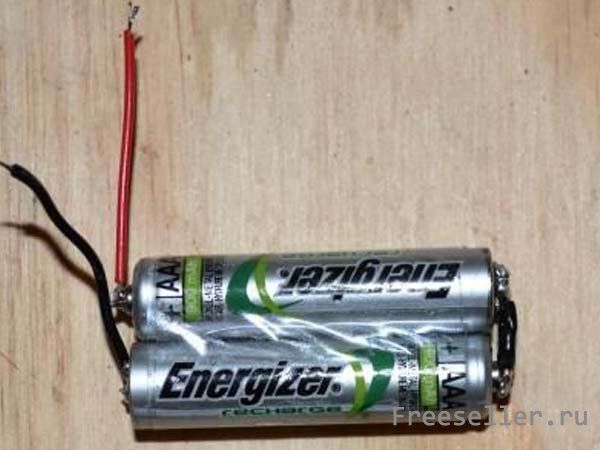

5. Теперь необходимо подсоединить провода к аккумуляторам. Их можно просто припаять, но необходимо соблюдать осторожность и не перегреть аккумуляторы, что может вывести их из строя. Кроме того, чтобы получить достаточное количество свободного места для размещения аккумуляторов внутри корпуса, необходимо заранее аккуратно удалить с помощью маленькой стамески часть пластмассы, выступающей внутрь корпуса вокруг кнопок.

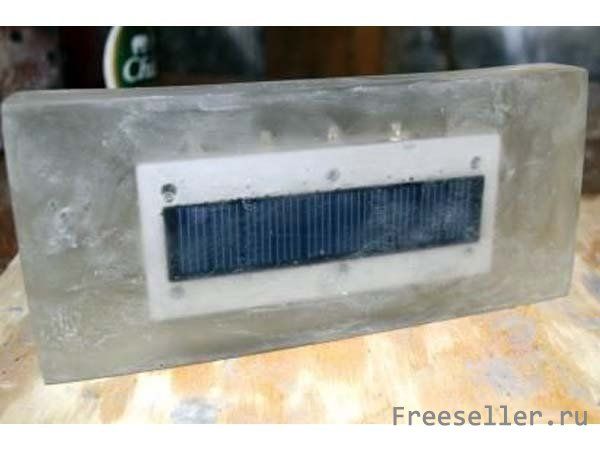

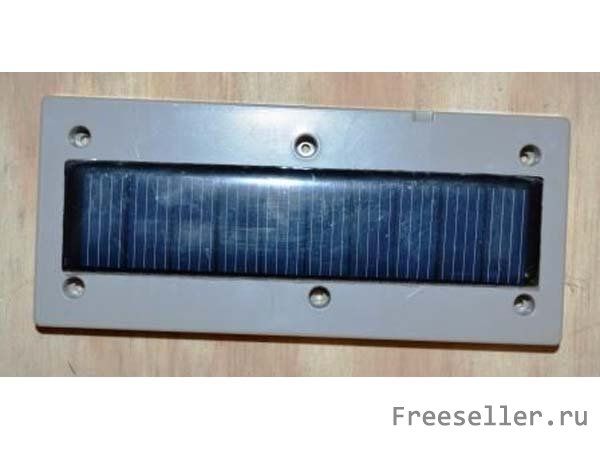

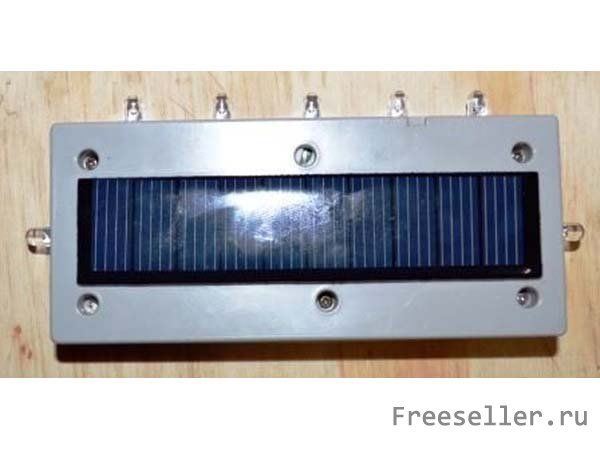

Этап 5: Установка солнечной батареи:

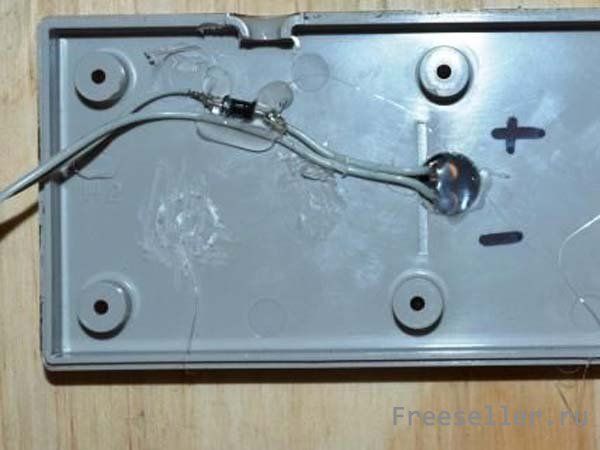

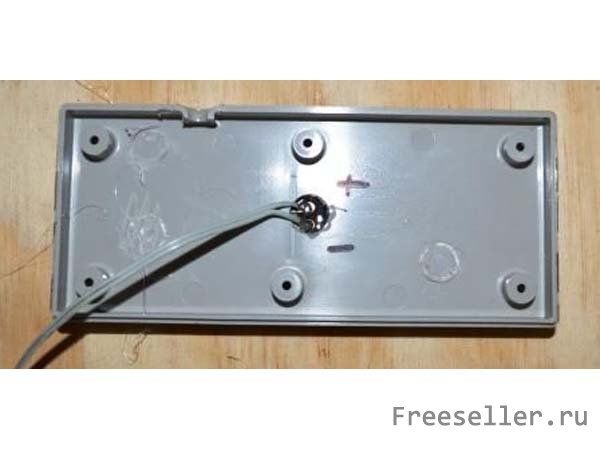

1. Сделайте отверстие на тыльной стороне корпуса джойстика. Точки припоя на солнечной батарее помогут вам определить место его расположения.
2. Проверьте, что точки припоя видны с другой стороны и закрепите солнечную батарею термоклеем.

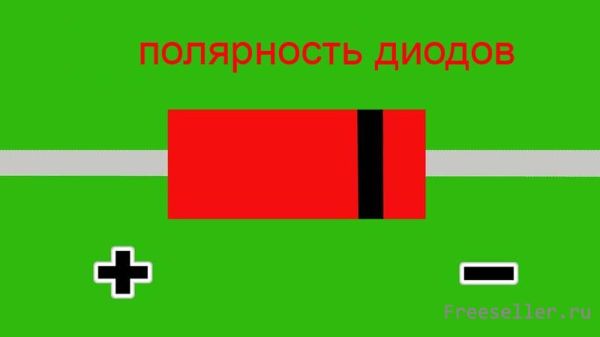

3. Добавьте диод, припаяв его положительным концом к соответствующей точке припоя на солнечной батарее. Это предотвратит разряд аккумуляторов в темноте.
4. Пометьте положительные и отрицательные выводы на внутренней части джойстика, чтобы не перепутать их впоследствии!

Этап 6: Установка ртутного выключателя, солнечной батареи и сборка корпуса джойстика:

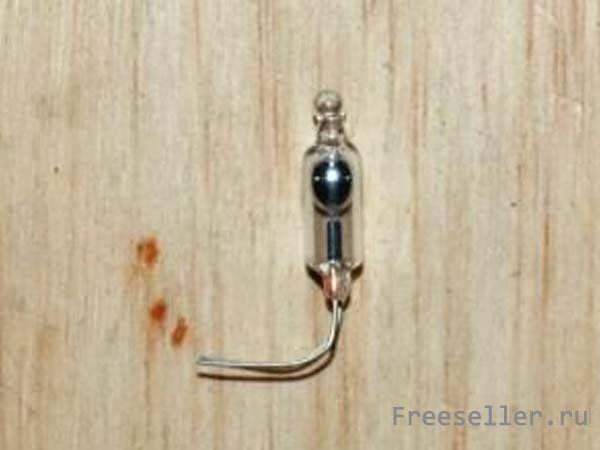

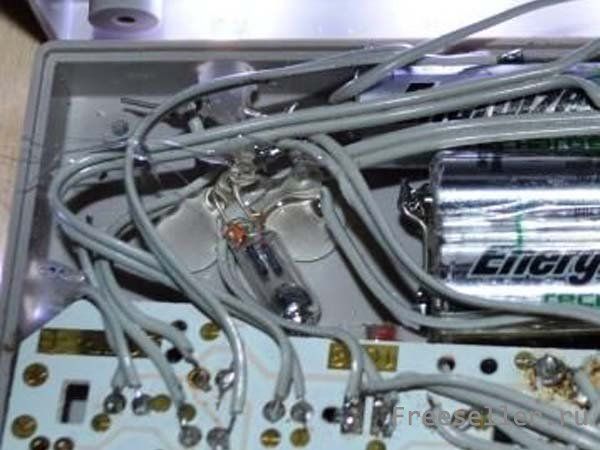

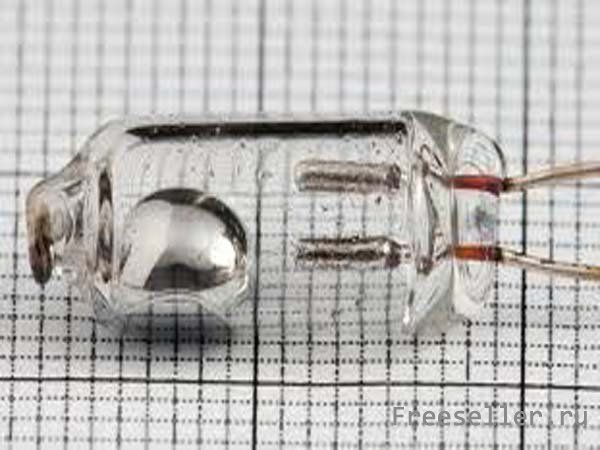

1. Установите ртутный выключатель, выбрав место для него таким образом, чтобы он чётко срабатывал при изменении положения светильника. Проверьте, что светодиоды не загораются во время зарядки.
2. Закрепите ртутный выключатель с помощью термоклея.
3. Ещё раз проверьте срабатывание выключателя.

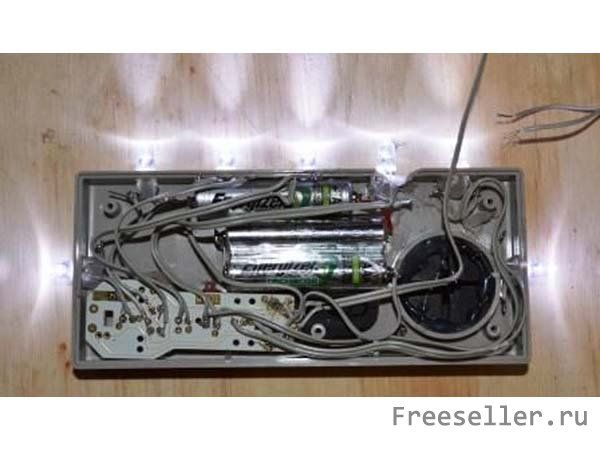

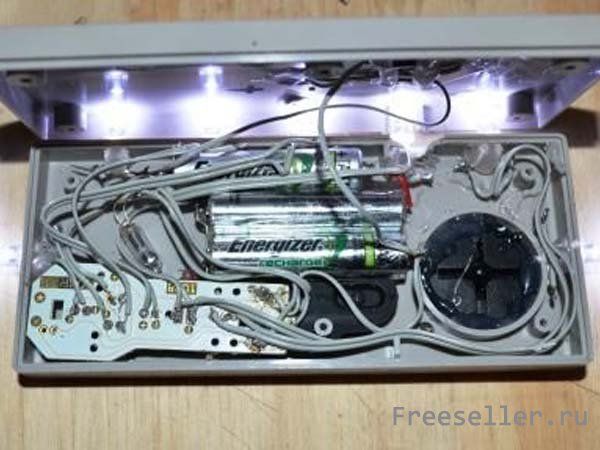

4. Припаяйте солнечную батарею к аккумуляторам.
5. Припаяйте провода от аккумулятора к печатной плате.

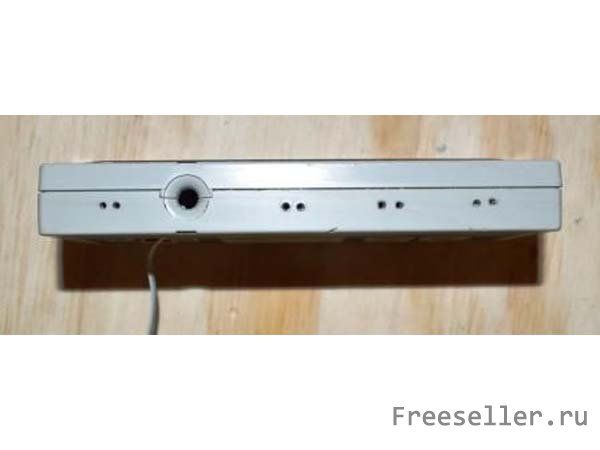

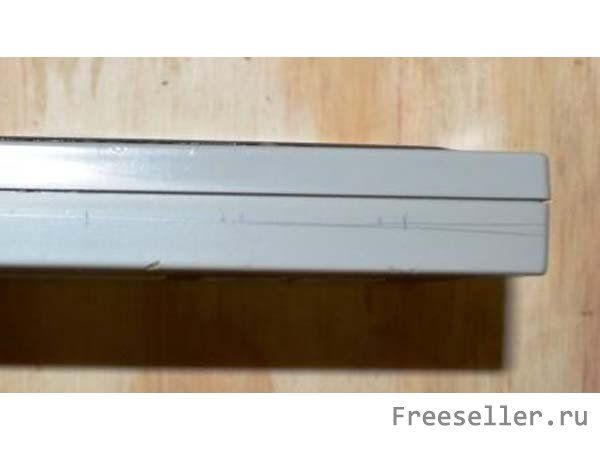

6. Проверьте, как закрывается корпус джойстика, не мешают ли этому провода.
7. Проверьте работу собранного устройства.
8. Заклейте термоклеем отверстие для кабеля, чтобы не допустить протекания вовнутрь заливочной смолы.

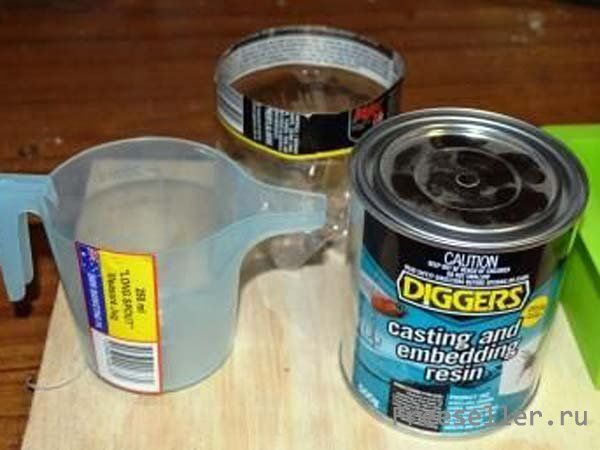

1. Сначала вам необходимо узнать, сколько заливочной смолы необходимо для создания её первого слоя. Мне хотелось, чтобы слой смолы составлял 15 мм по обе стороны джойстика. Поставив несколько экспериментов, я узнал, что необходимый объём составляет 250 мл.

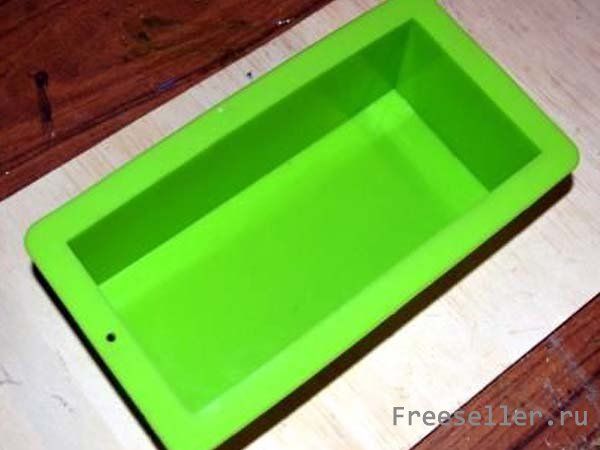

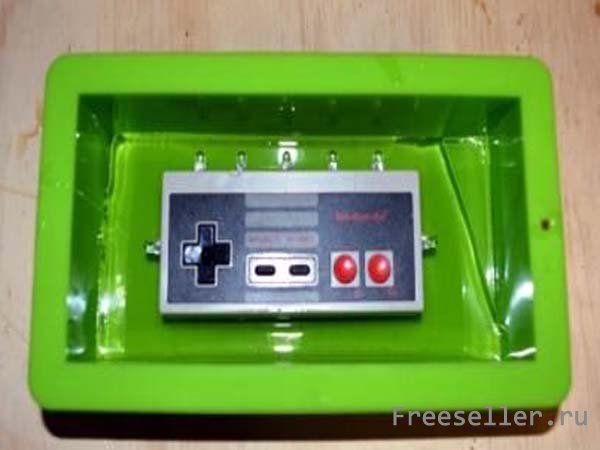

2. Подготовьте начальный объём смолы и залейте в форму.

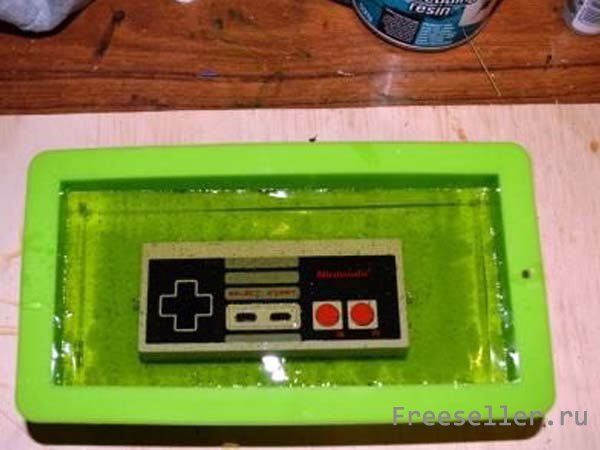

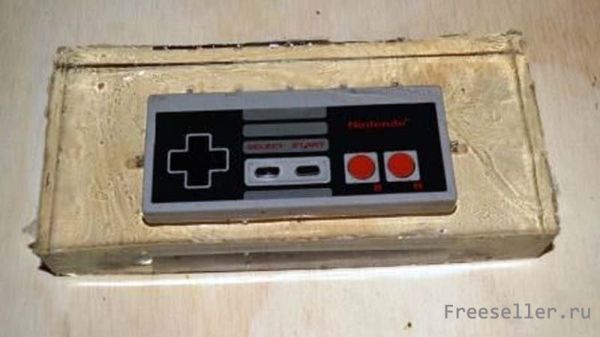

3. Спустя 24 часа затвердевшую поверхность залейте сверху небольшим количеством заливочной смолы (около 50 мл) и поместите на неё джойстик. Это предохранит от появления пузырьков воздуха и зафиксирует джойстик на нужном месте.
   Примечания: Сначала я просто залил джойстик сверху слоем смолы. Имея меньшую плотность, он стал всплывать и когда спустя несколько часов я решил проверить, как обстоят дела, то обнаружил его в перекошенном положении в слое наполовину застывшей смолы. Мне с трудом удалось извлечь джойстик из смолы. Он оказался весь в потёках и пузырьках смолы, которые я попытался удалить ацетоном, но при этом повредил окраску деталей его передней поверхности.
4. Вылейте оставшуюся часть смолы и дайте ей просохнуть в течение 48 часов.

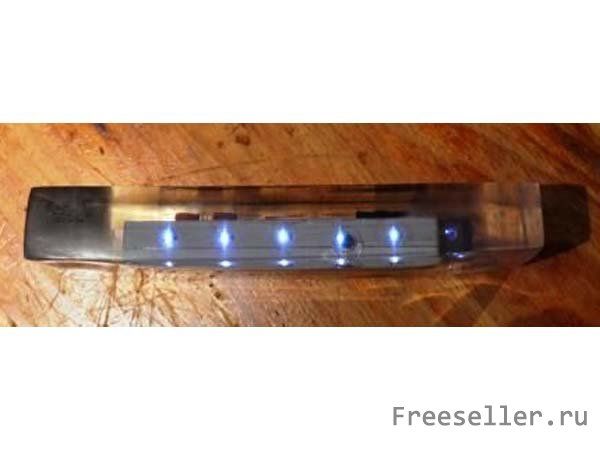

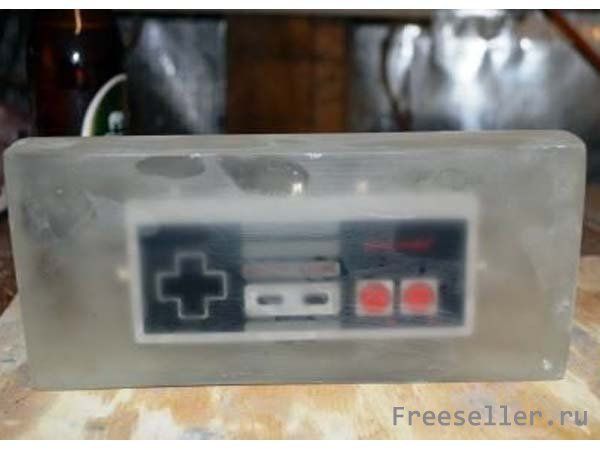

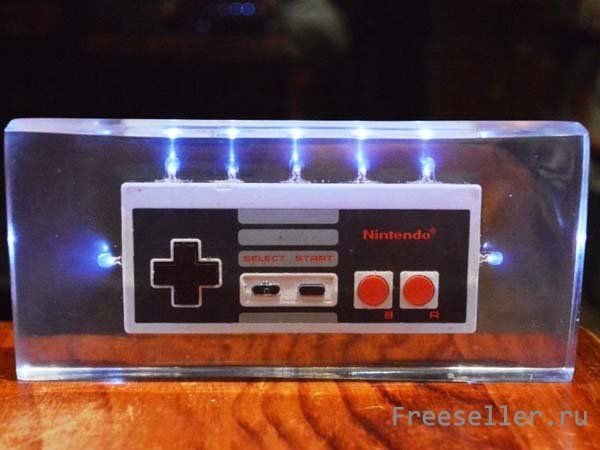

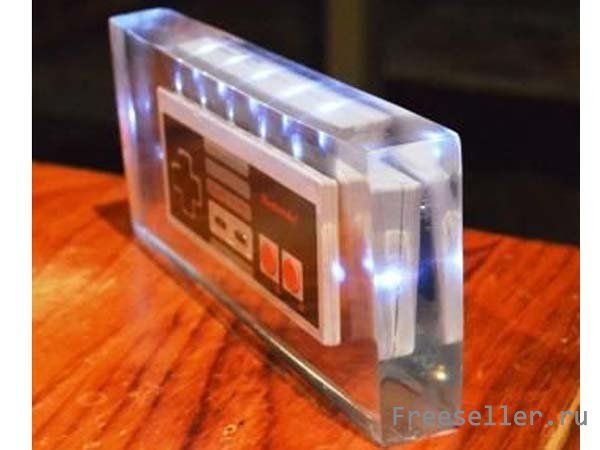

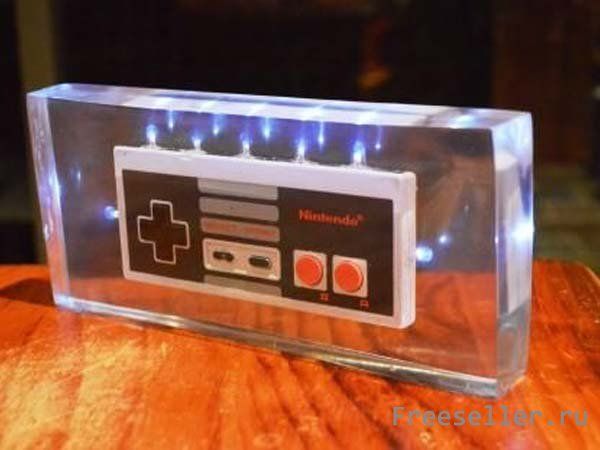

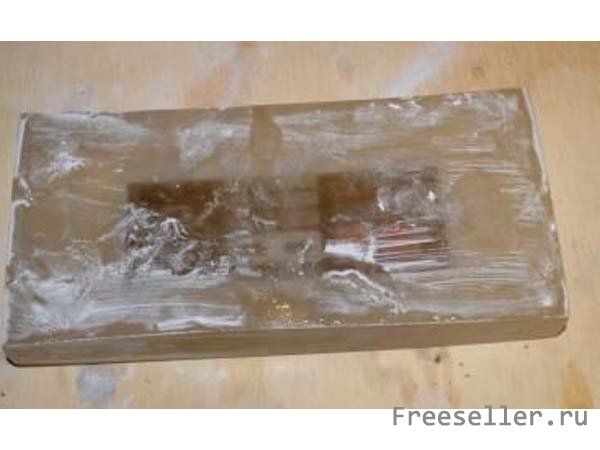

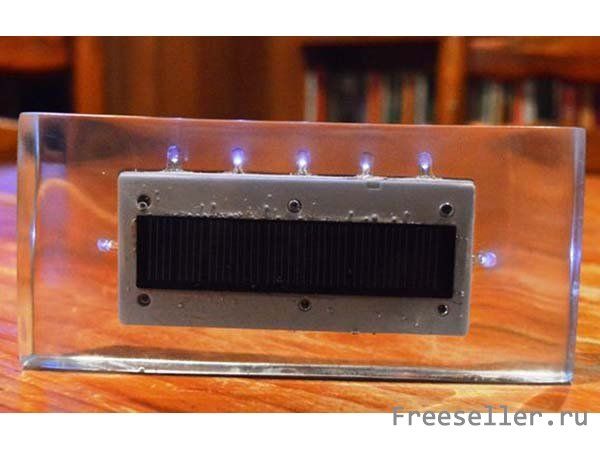

5. Извлеките готовый светильник из формы и оставьте для окончательной сушки на 24 часа.

1. Работа с большим количеством заливочной смолы не так проста, как кажется.
2. Джойстик, погруженный в смолу, стремится всплыть.

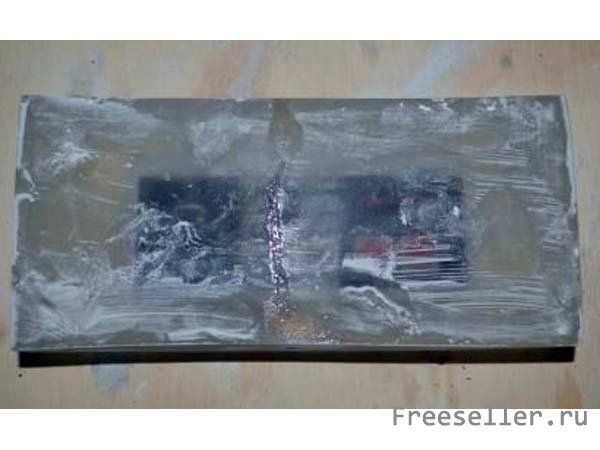

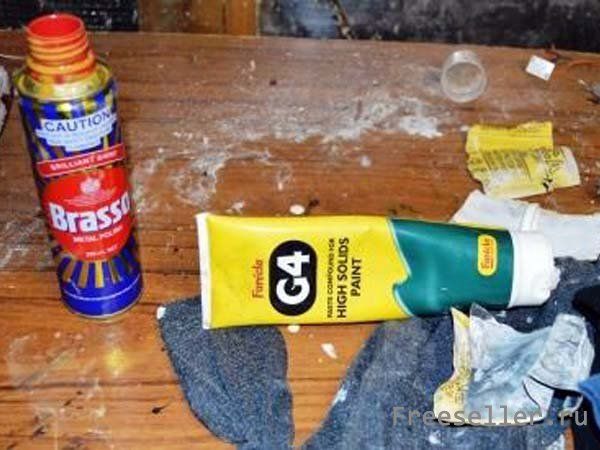

3. Смола должна окончательно застыть перед шлифовкой.
4. В ограниченном пространстве внутри джойстика трудно поместить батареи.
