Простой, но умелый мультиметр ELECALL EM15А

Во время испытаний очередной собранной схемы, увлекшись процессом, потерял бдительность и сжег свой мультиметр UNI-T M830B. Прибор был куплен лет 20 назад и до сих пор меня полностью устраивал. Однако мой азарт его погубил.
Хотел купить такой же, но знакомый продавец отговорил, ссылаясь на то, что сейчас такие модели уже не те и их показания далеки от действительности. Покупать оффлайн что-то лучше не стал ввиду высокой стоимости и обратился к услугам всемирной паутины. Заинтересовавшихся прошу под кат.
В результате, выбор пал на недорогой, но достаточно «умелый» мультиметр ELECALL EM15А

Мультиметр ELECALL EM15А позволяет проводить следующие работы, замеры и обладает следующими функциями и характеристиками:
— габариты 19,5*8,5*4,0 см;
-вес 260 грамм;
— питание 9 Вольт от элемента 6F22 (Крона), которая поставляется в комплекте;
— табло имеет четыре знака размером 6,0*3,2 см.;
— прибор защищен мягким пластиковым бампером;
— имеется откидная подставка;
— позволяет проводить измерения коэффициента усиления транзисторов структур npn/pnp в диапазоне 0-1000 током 10 мА и напряжением 3 Вольта (на щупах);
— измерения постоянного напряжения до 1000 Вольт с погрешностью 0,8 % до 200 Вольт и погрешностью 1% в диапазоне от 200 до 1000 Вольт;
— измерение переменного напряжения до 750 Вольт с погрешностью 1 % до 200 Вольт и с погрешностью 1,5 % в диапазоне от 200 до 750 Вольт;
Указанная точность при измерении переменного напряжения гарантируется при частоте переменного тока от 40 до 400 Герц.
— позволяет измерять емкости конденсаторов номиналом до 200 микроФарад с погрешностью 3%;
— величину постоянного и переменного тока номиналом до 10 Ампер с погрешностью 1,2 % в диапазоне 2-20 милиАмпер, с погрешностью 1,5% в диапазоне 20-200 милиАмпер и с погрешностью 3% в дипазоне 200 милиампер – 10 Ампер;
— позволяет определять падение напряжение на переходах диодов током 1 милиАмпер и напряжением на щупах 3 Вольта;
— имеет озвучку функции прозвонки;
— позволяет измерять сопротивления в диапазоне 0-20 мегаОм с погрешностями 1,5% до 200 Ом, 1,2% от 200 Ом до 200 КОм, 1,5 % в диапазоне 200 КОм – 2 Мом, 2% в диапазоне 2-20 Мом;
— имеется функция фиксации показаний (кнопка HOLD);
— позволяет проверять пульты дистанционного управления;
— имеются дополнительные пиктограммы табло: низкого напряжения элемента питания, полярности постоянного напряжения, высокого напряжения (более 300 Вольт),;
— соответствует стандарту IEC 61010 защиты низковольтного измерительного оборудования (до 1000 Вольт);
— категория электрооборудования по перенапряжению CAT II 600V (характеризует стойкость к выбросам напряжения);
Доставка заняла чуть больше трех недель.
Поставляется прибор в незатейливой картонной коробке с указанием основных функций.

В комплектацию входят сам мультиметр, простенькие щупы, инструкция на всем понятном китайском языке, талон «ОТК» и пакетик силикагеля).



Провода щупов довольно мягкие, длиной 67 см. Обеспечивают защиту до напряжения 1000 Вольт.

При взвешивании оказалось, что недоложили 8 грамм).


Вес со щупами

Размеры соответствуют заявленным



Мягкий бампер не позволяет прибору выскальзывать из рук, а подставка добавляет комфорта в работе.


Подставка фиксируется в сложенном положении самим бампером. После его снятия ее фиксация отсутствует.


Крышка отсек элемента питания фиксируется саморезом.


Элемент питания был севшим и его пришлось заменить, но это позволило убедиться в наличии функции отображения низкого заряда батареи.



Вскрытие показало обычную для такого ценового диапазона картину внутреннего мира, а надпись на плате 9205 натолкнула на мысль о том, что данный прибор сделан на данной широко известной базе.

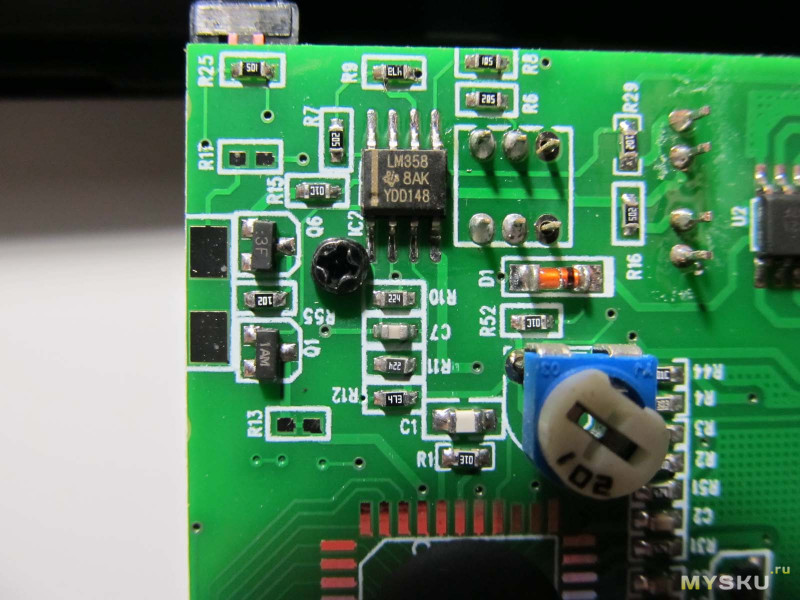

«Мозговая деятельность» осуществляется кляксой. Пара LM358. Инвертирующий триггер Шмитта 74HC14D — для двухуровневого преобразования аналоговых сигналов в цифровые (в отличие от обычных КМОП-элементов, триггеры Шмитта позволяют получить четкий выходной сигнал при сравнительно медленном фронте импульса на входе — таким образом они обеспечивают помехоустройчивость цифровой части схемы по входу).
Подстроечник, шунт как у всех. Как признак хорошего тона — терморезистор для коррекции результатов измерений в зависимости от температуры окружающей среды.
Флюс не отмыт только в местах ручной пайки.





Контакты переключателя смазаны в одном секторе – прибор новый, а при использовании смазка разойдется по всей окружности.


Естественно главный вопрос, который возникал: «Насколько точен данный мультиметр?»

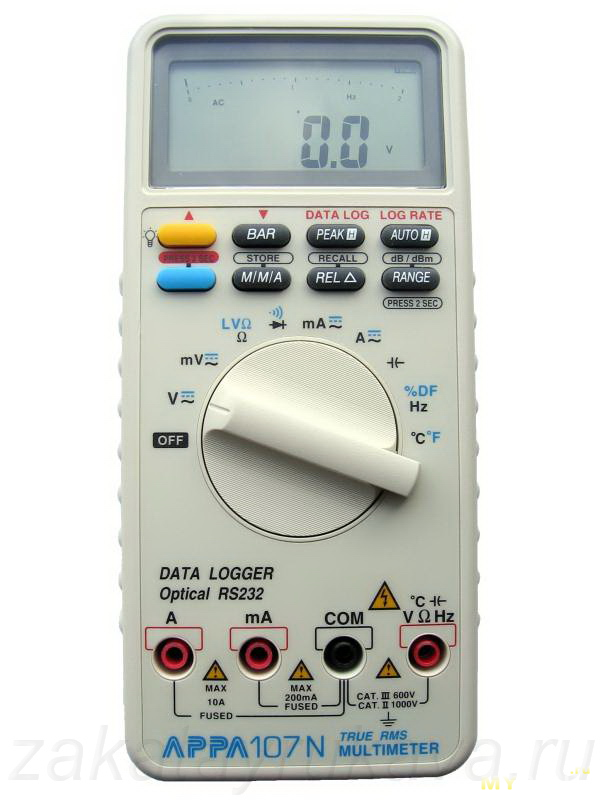

В поисках ответа он был передан в электролабораторию завода, где тружусь. Все измерительные приборы в лаборатории ежегодно проходят поверку в специализированной организации, ведающей метрологией и стандартизацией. В качестве, если можно так выразиться, эталонного прибора был выбран мультиметр APPA 107N


Дабы не смущать сотрудников лаборатории, фотографии не делал, но результаты тщательно записал:


Приведенных данных хватило, чтобы понять, что мультиметр соответствует заявленным характеристикам.
В домашних условиях так же были проведены выборочные тесты с мультиметром взятым на работе:







К измерениям емкости конденсаторов мультиметрами отношусь скептически, поскольку они позволяют узнать лишь емкость, не давая представление о ESR и утечке. По этой причине пользуюсь тестером Т4.




Сопротивления



Диод, транзистор



И напоследок проверка работы пультов дистанционного управления.


Для проверки необходимо включить переключатель в показанный на фото режим и направив пульт на мультиметр, нажать любую кнопку. О работе пульта ДУ свидетельствует красный светодиод и звуковой сигнал.


Да, проверить пульт ДУ можно любым телефоном в режиме камеры, но функция в мультиметре есть, а это не плохой бонус.
В итоге, плюсы данного мульиметра:
— очень хорошая точность;
— цена;
— хорошие углы обзора экрана;
— измерение силы переменного тока (не все мультиметры это умеют);
— проверка ПДУ;
— защищенный корпус.

Минусы:
— отсутствие предохранителя в режиме измерения тока на пределе 10 Ампер (забывать не стоит);
— отсутствие подсветки;
— отсутствие автоотключения.

Учитывая функционал, точность измерений и небольшую стоимость мультиметром вполне доволен.
