Преобразователь 12-220 за 4$ ?

Товар  можно купить тут

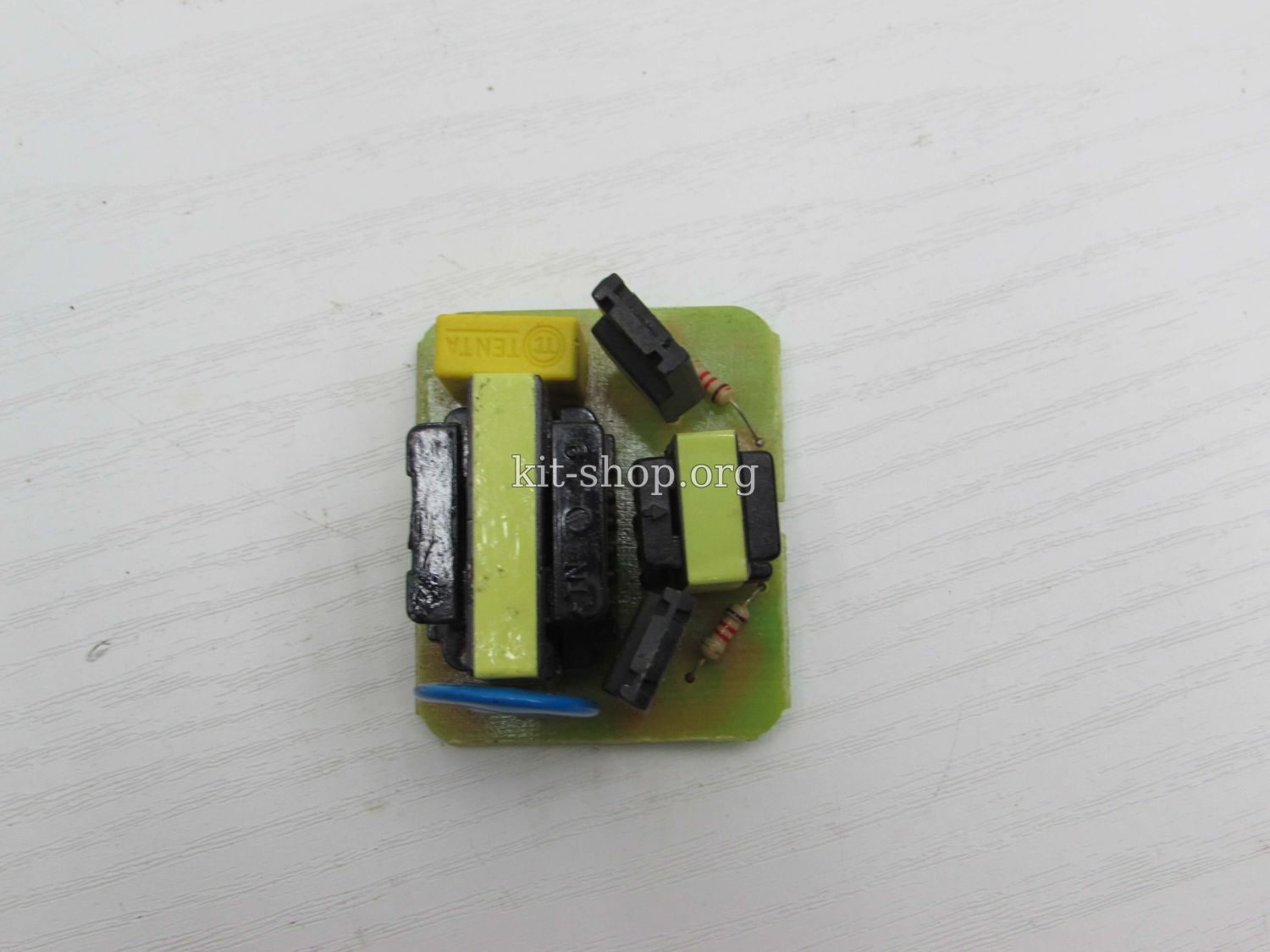

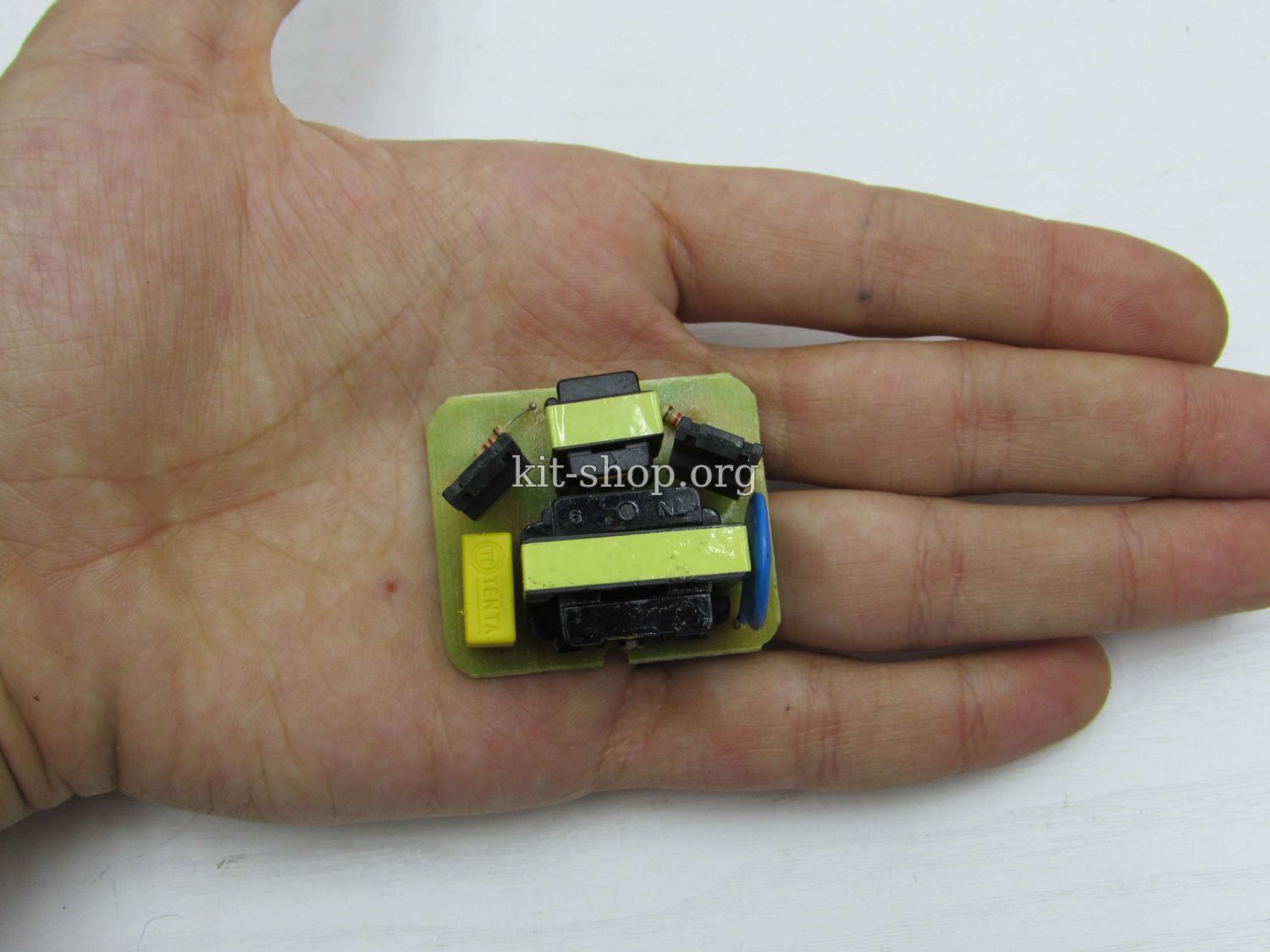

Очередная статья-обзор китайской платы. На сей раз это повышающий преобразователь 12-220, такая платка стоит меньше 4-х долларов, валялось без дела целый год и только сегодня руки добрались до нее.



Купить преобразователь можно тут

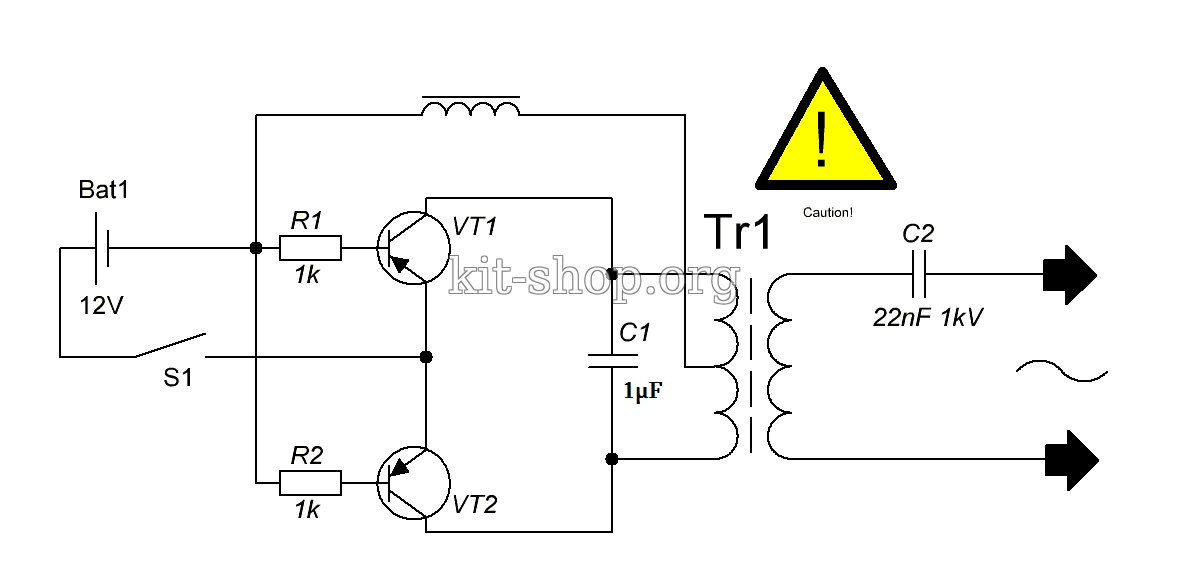

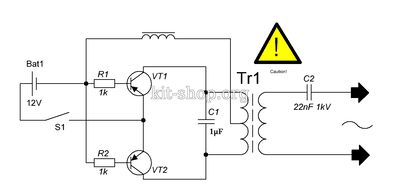

Итак, начну со схемы. Это резонансный повышающий преобразователь, построен по двухтактной автогенераторной схеме. Схема довольно популярна и известна с незапамятных времен. Силовых транзисторов два, они с затертой маркировкой, поэтому могу сказать только то, что они биполярные и прямой проводимости (что -то на подобии КТ818).



В комплекте естественно нет теплоотводов для ключей.

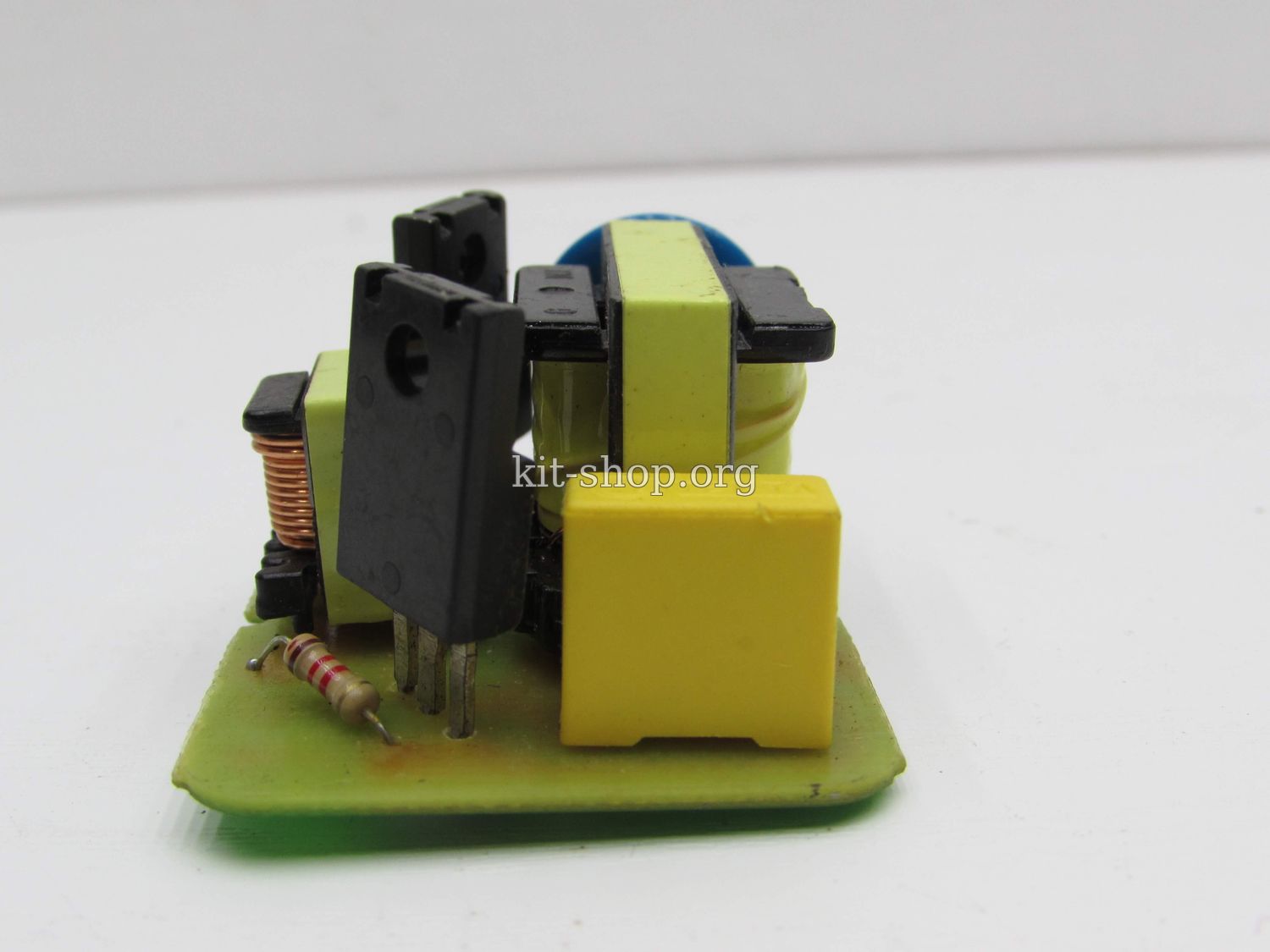

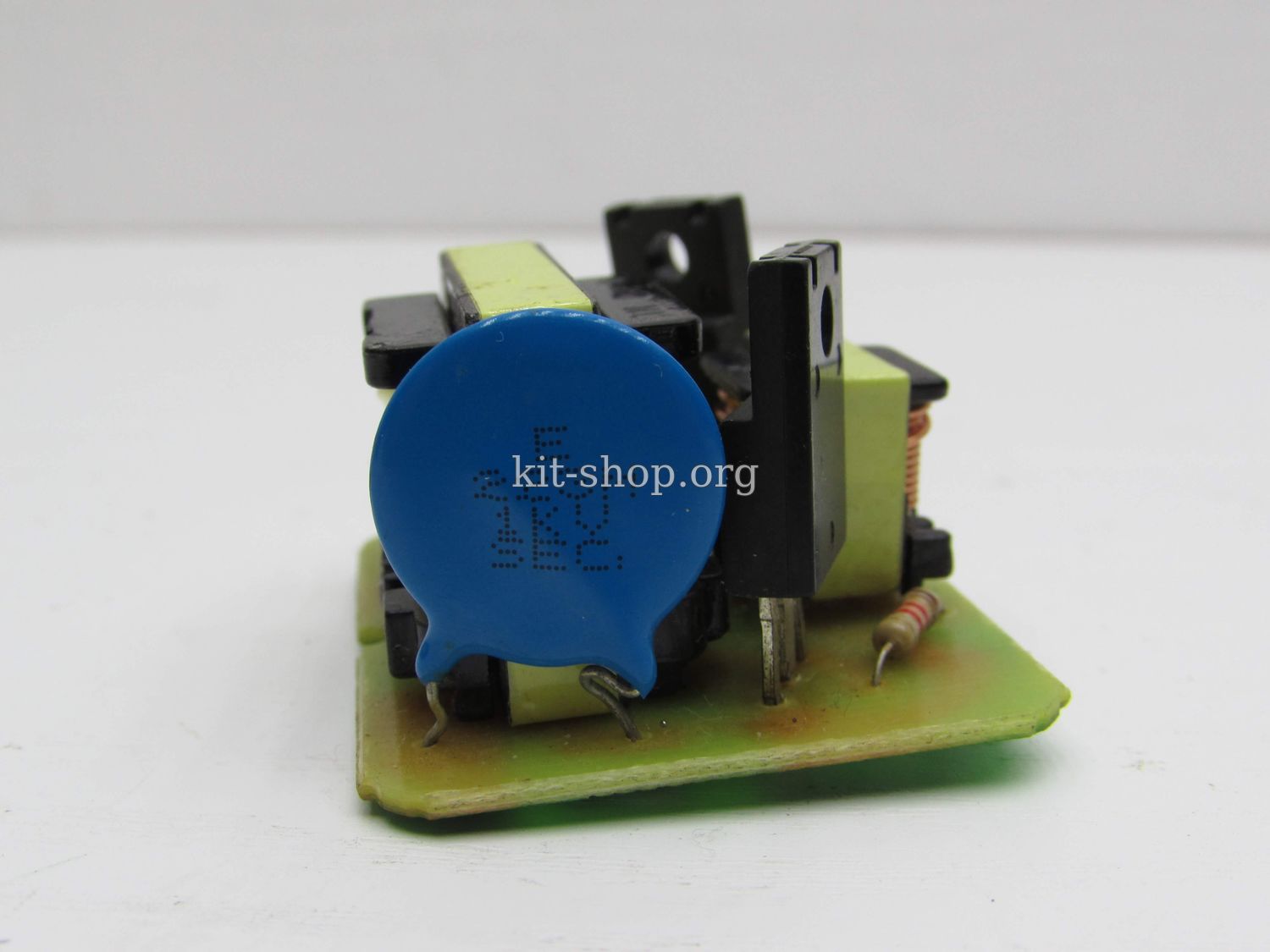

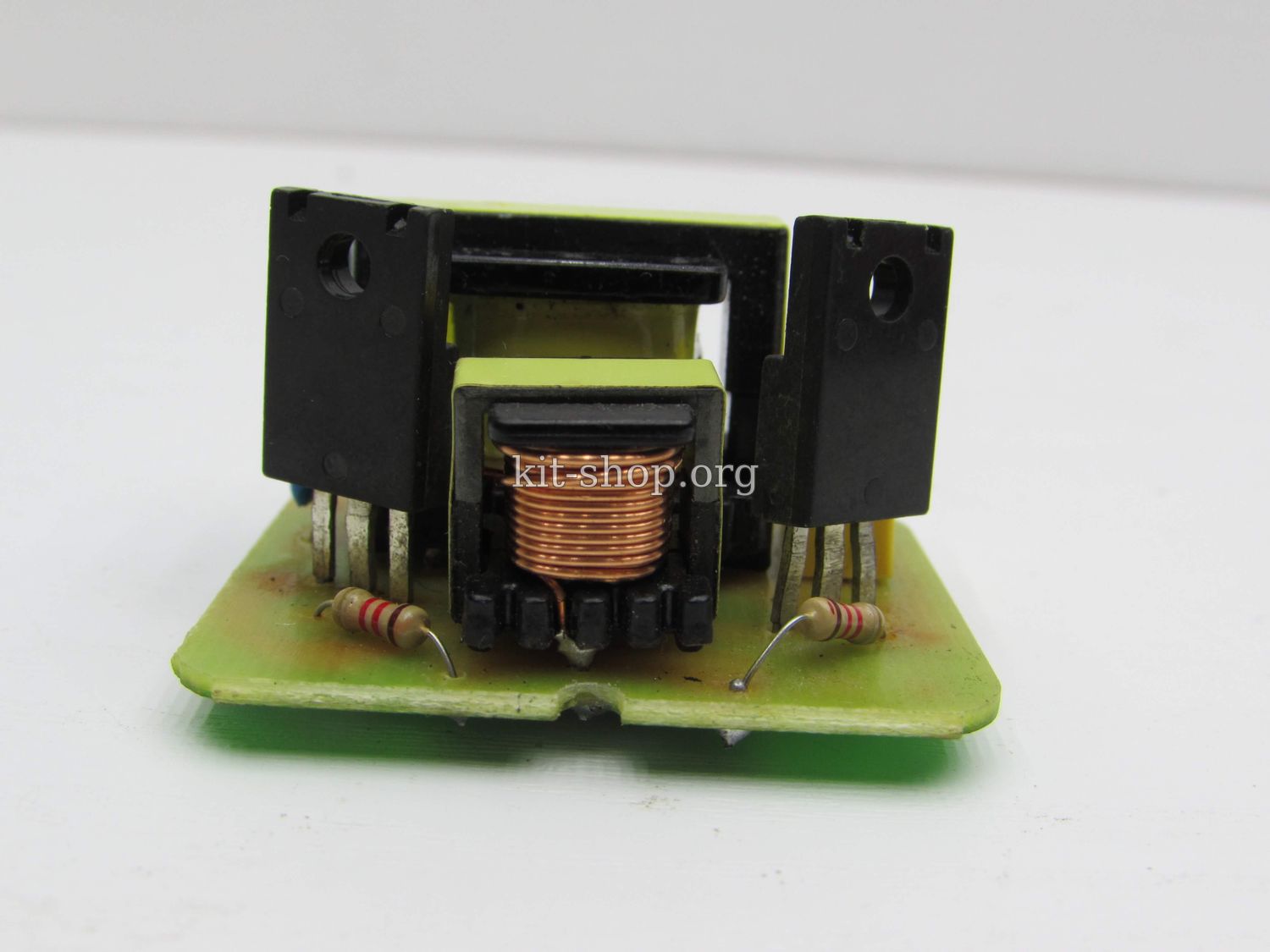

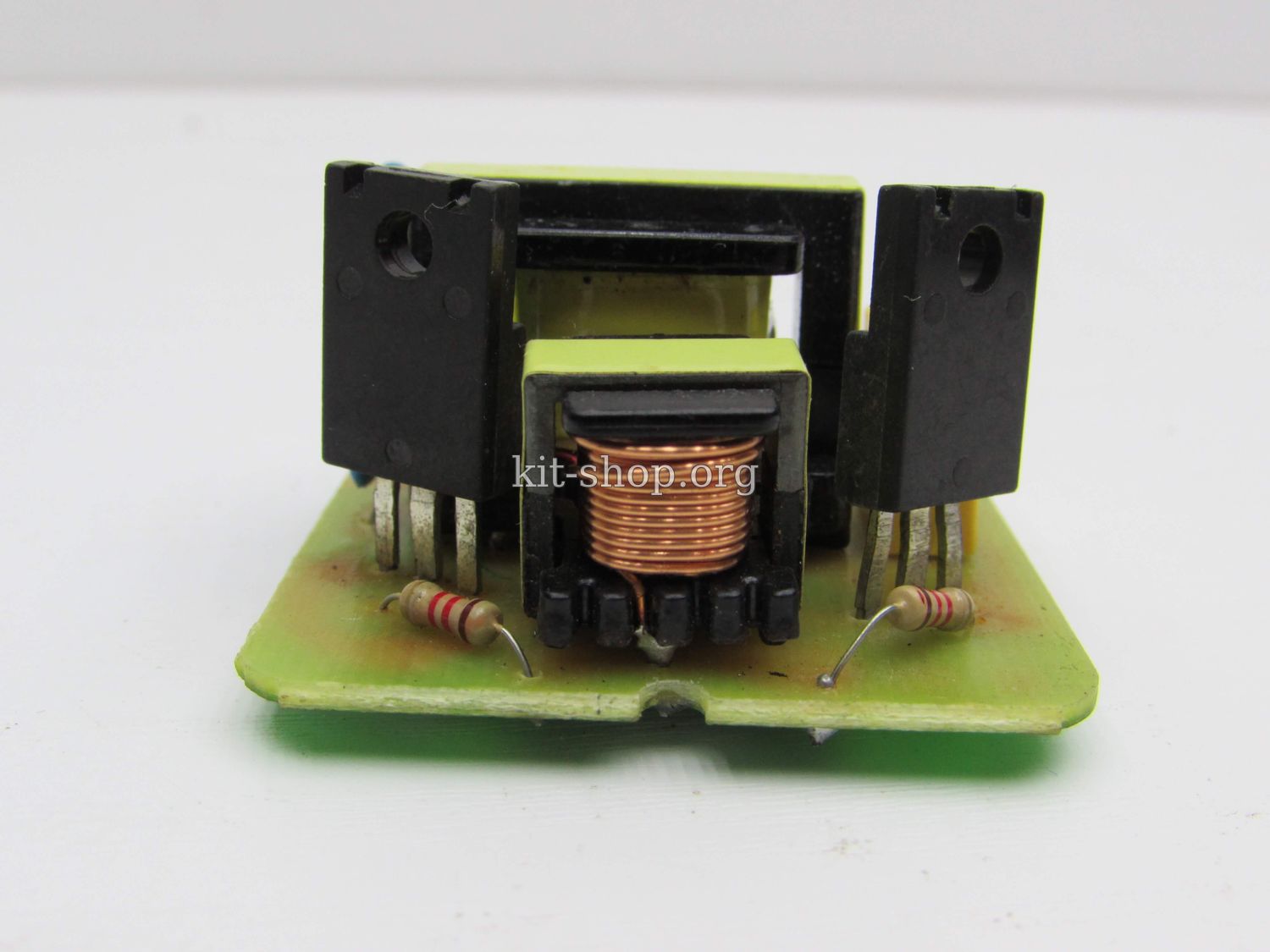

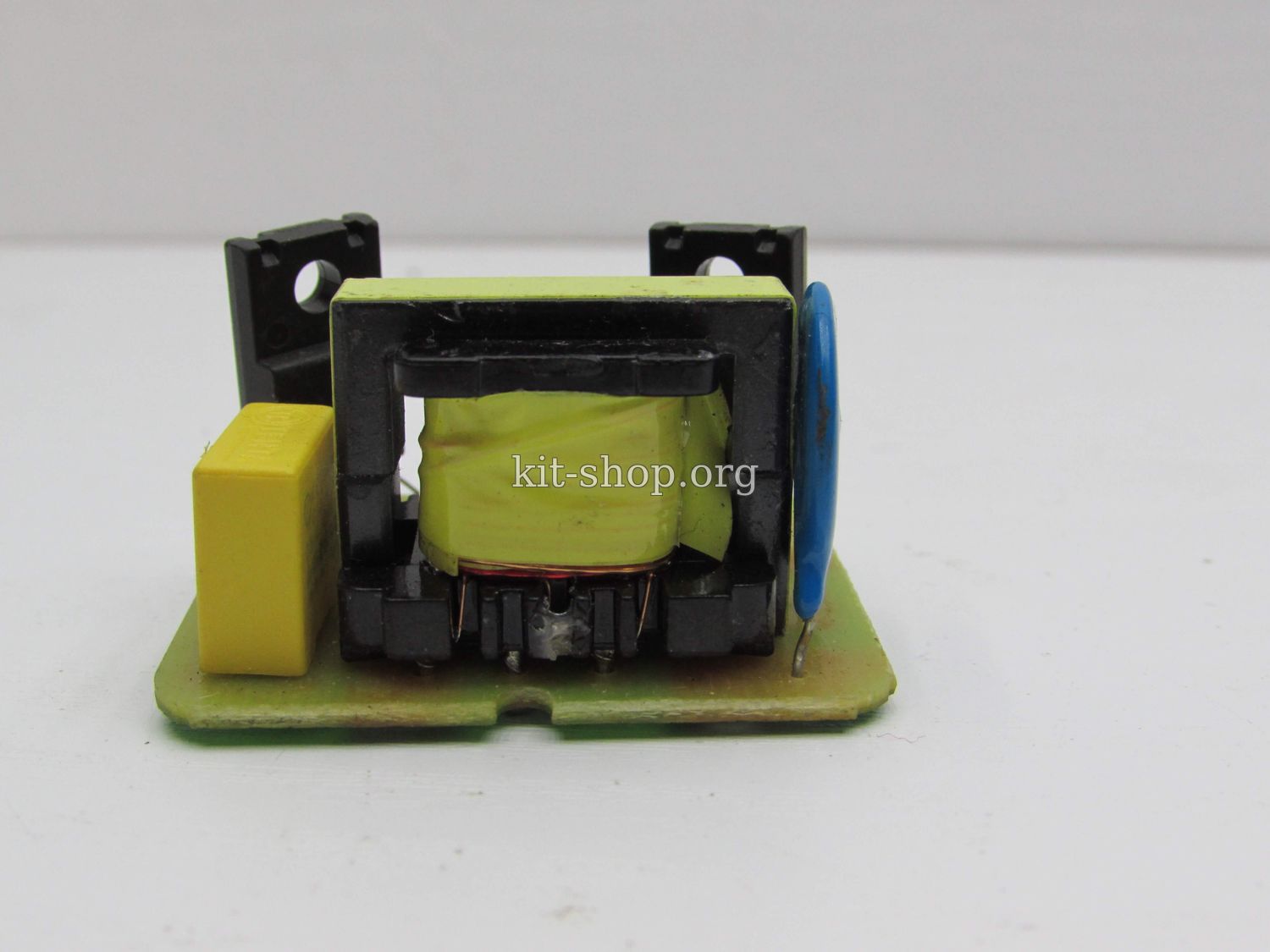

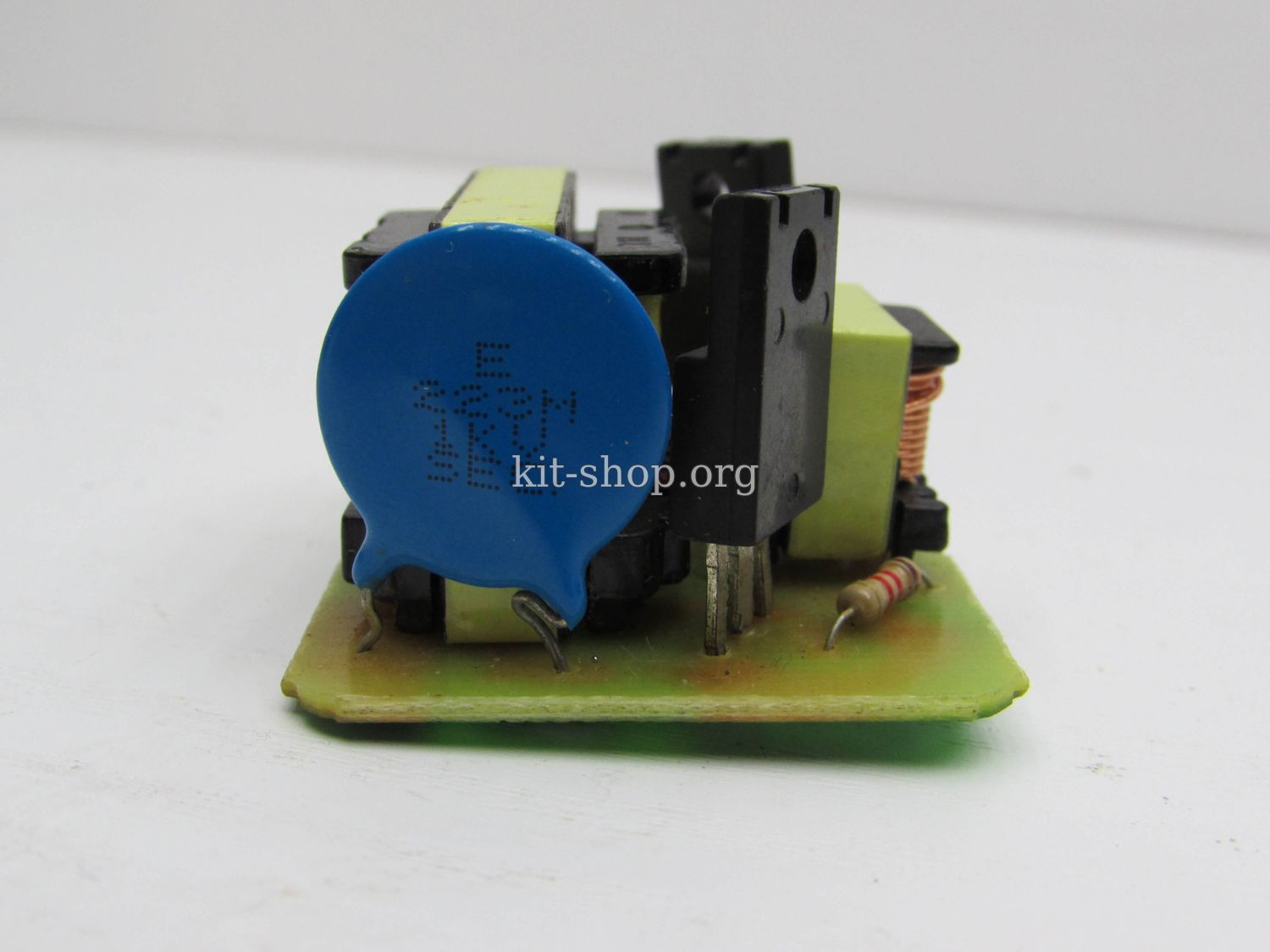

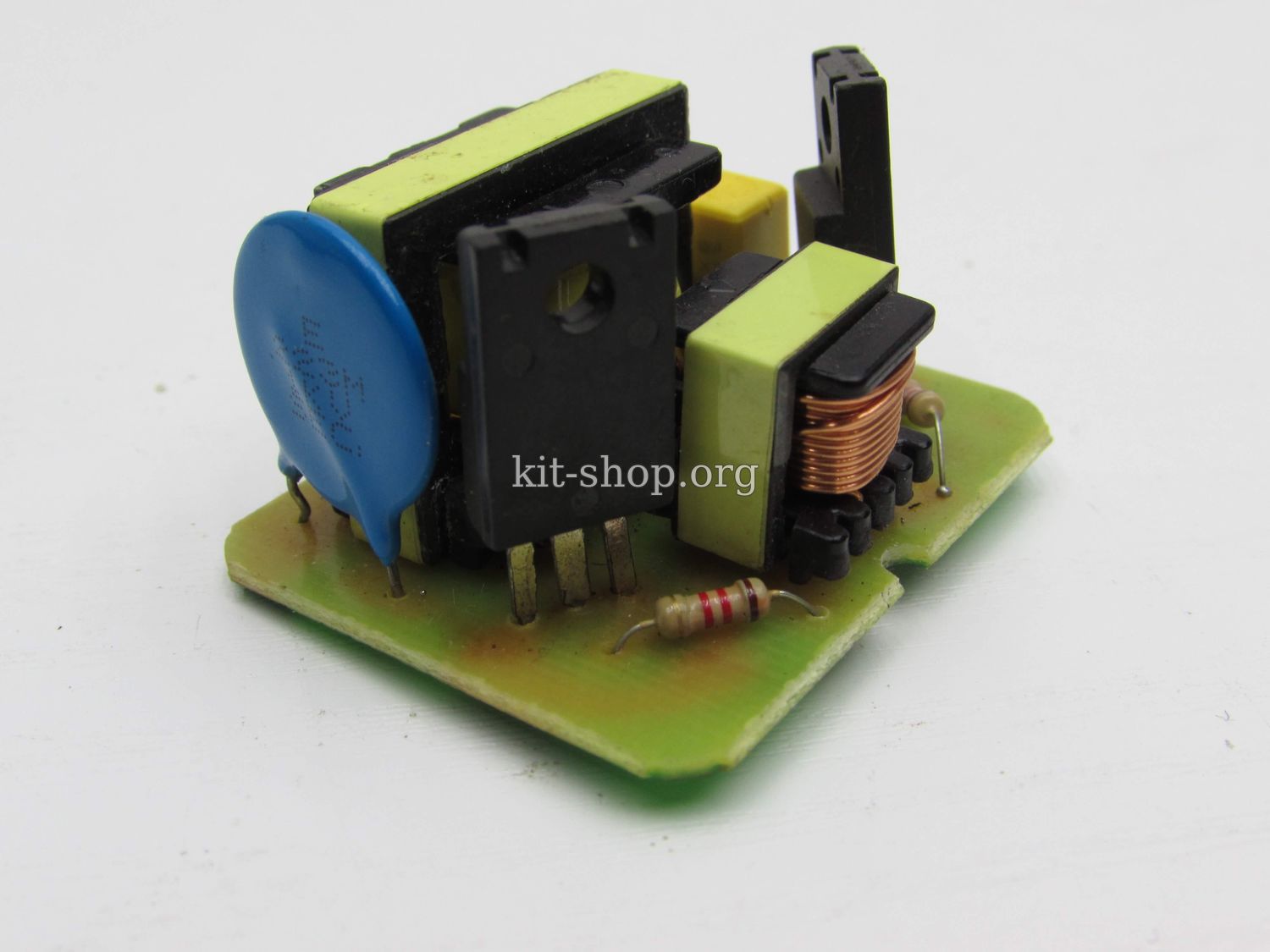

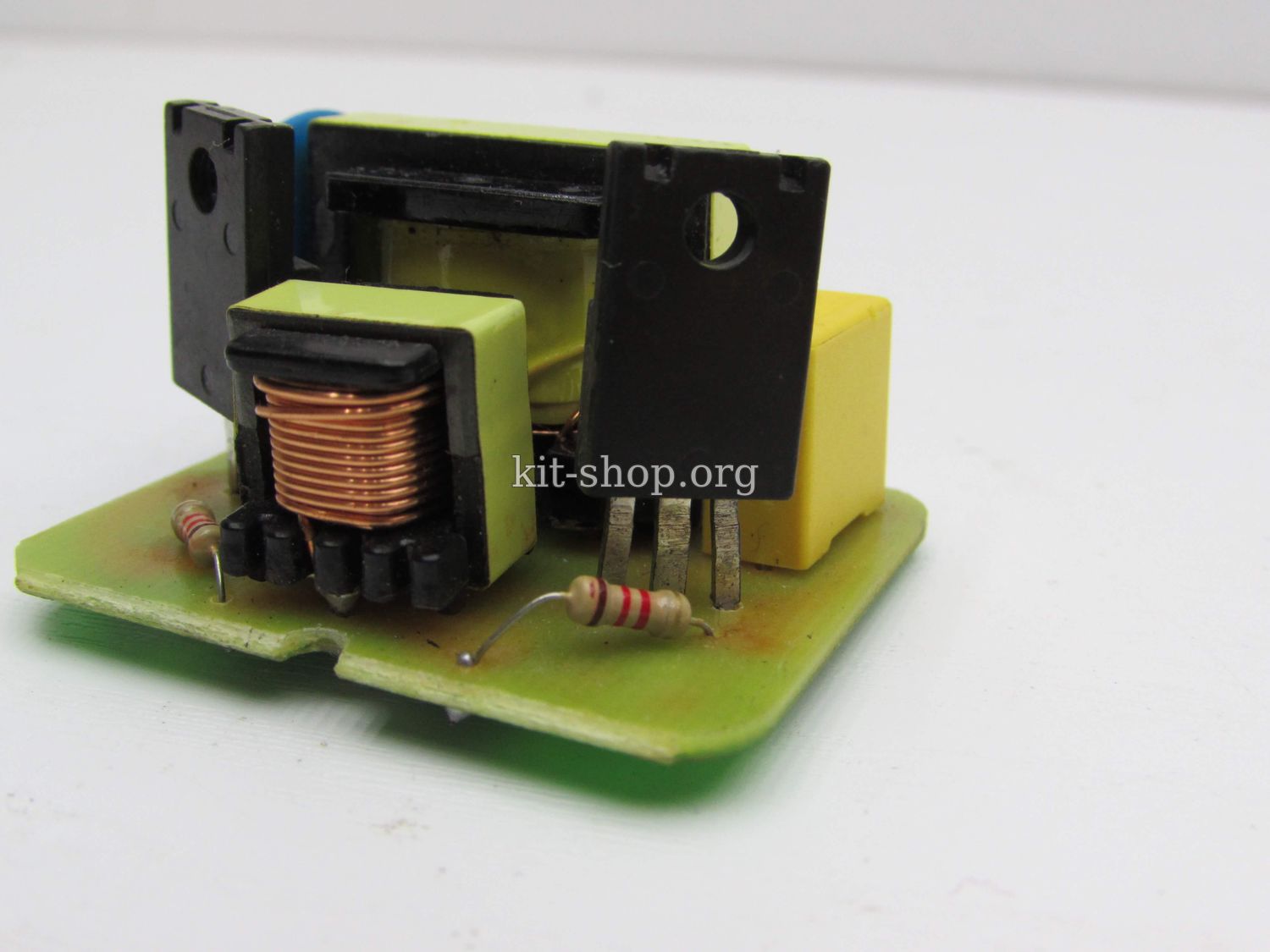

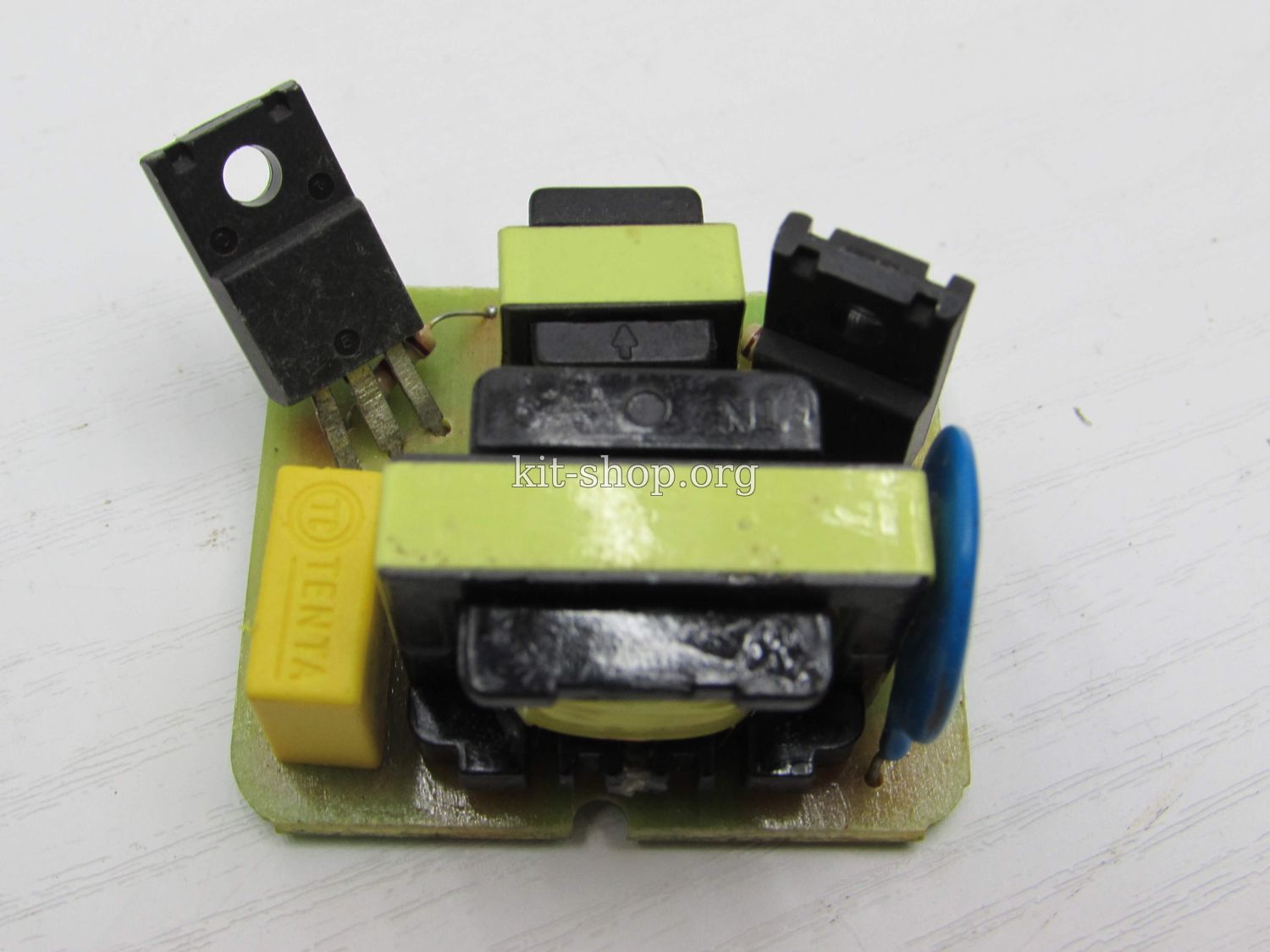

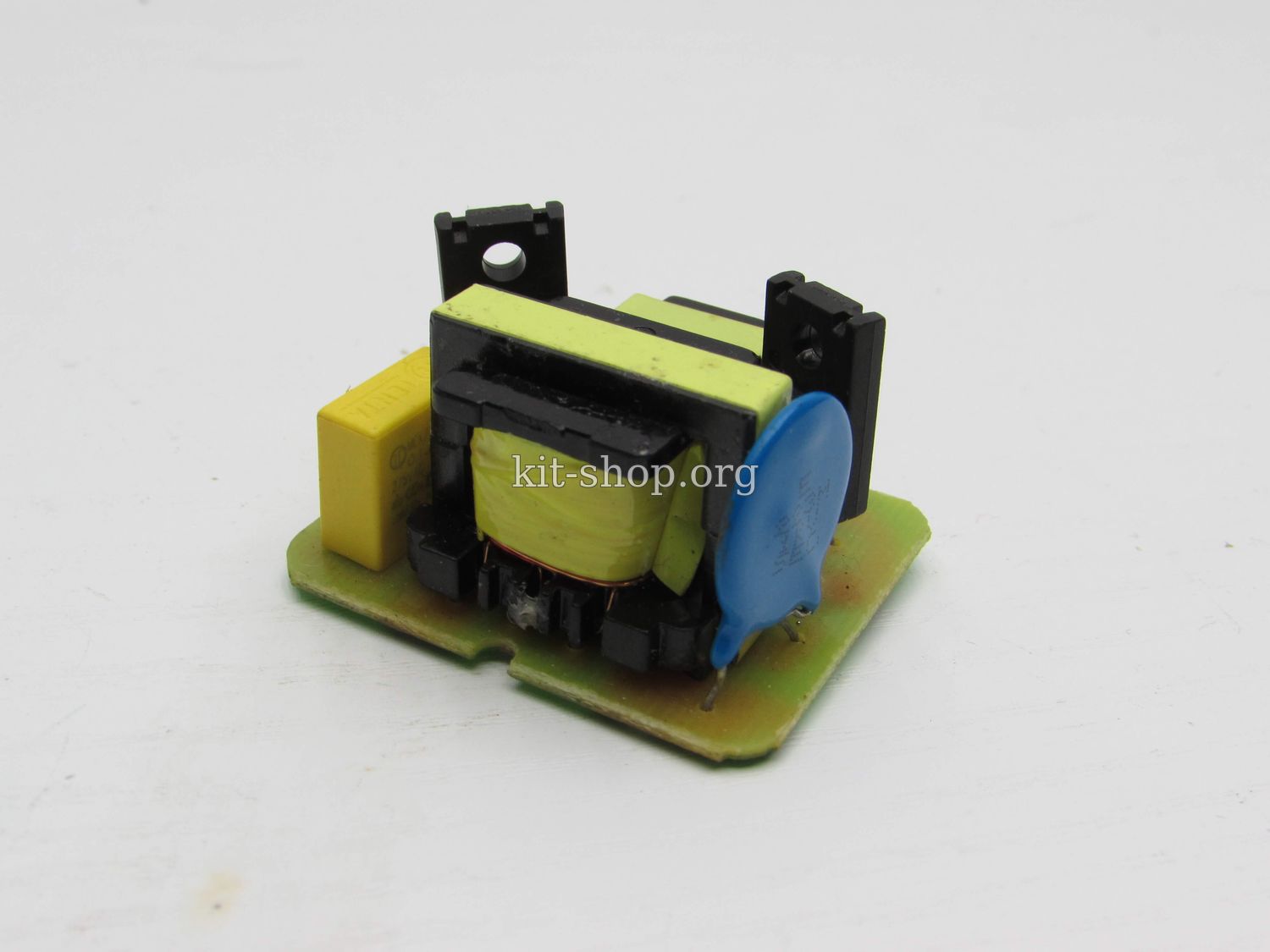

Помимо ключей на плате имеется силовой импульсный трансформатор, резонансный конденсатор, дроссель, выходной разделительный конденсатор и два базовых резистора для ключей.



Как уже сказал схема из себя представляет двухтактный автогенератор, т.е. каждое плечо нужно рассматривать как отдельный автогенератор. Первичная обмотка с конденсатором образуют параллельный колебательный контур, рабочая частота около 68кГц.

Ниже параметры заявленные производителем

Проверим каждый пункт и устроим дополнительные тесты, но сперва оценим качество платы.

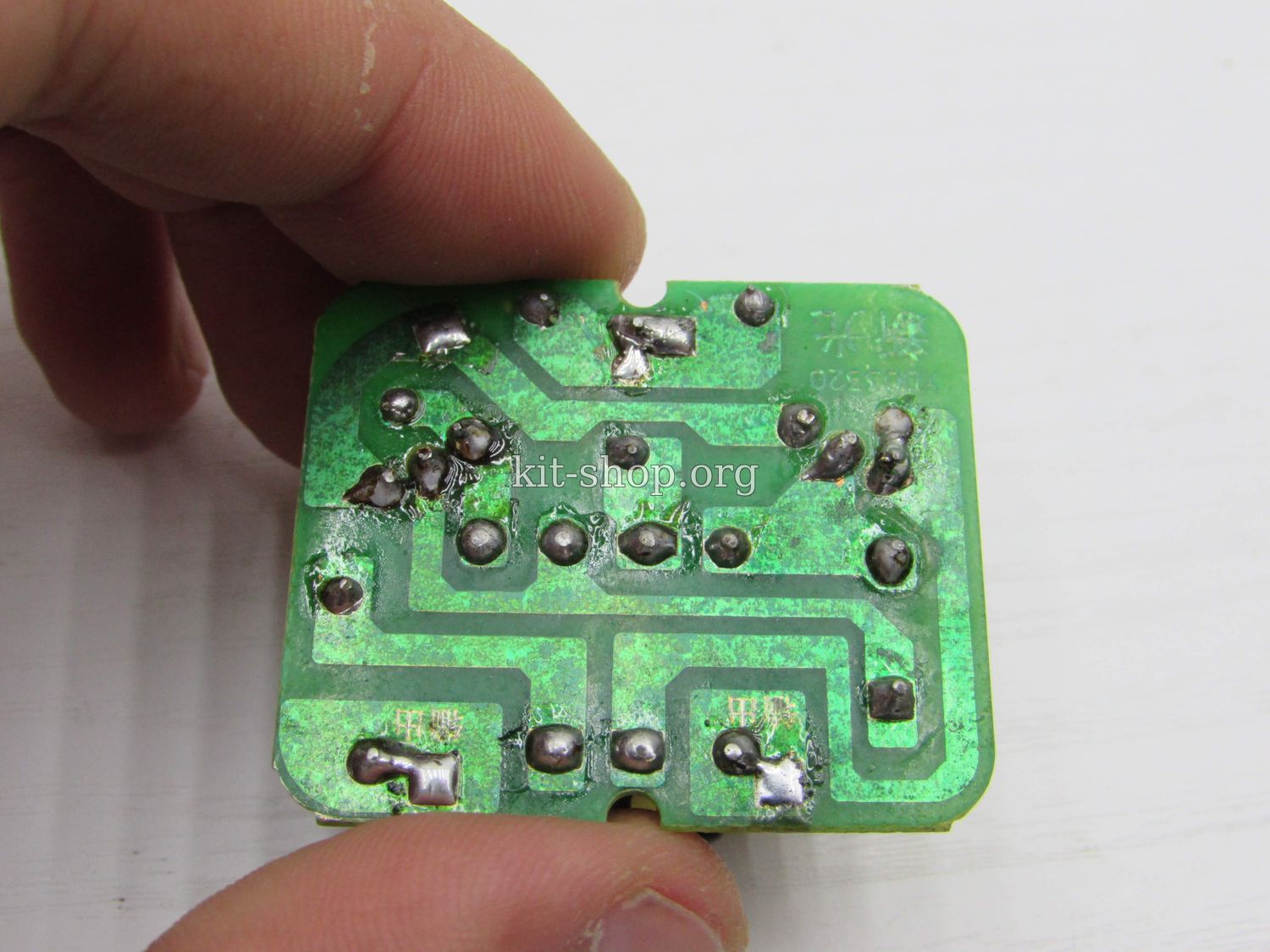

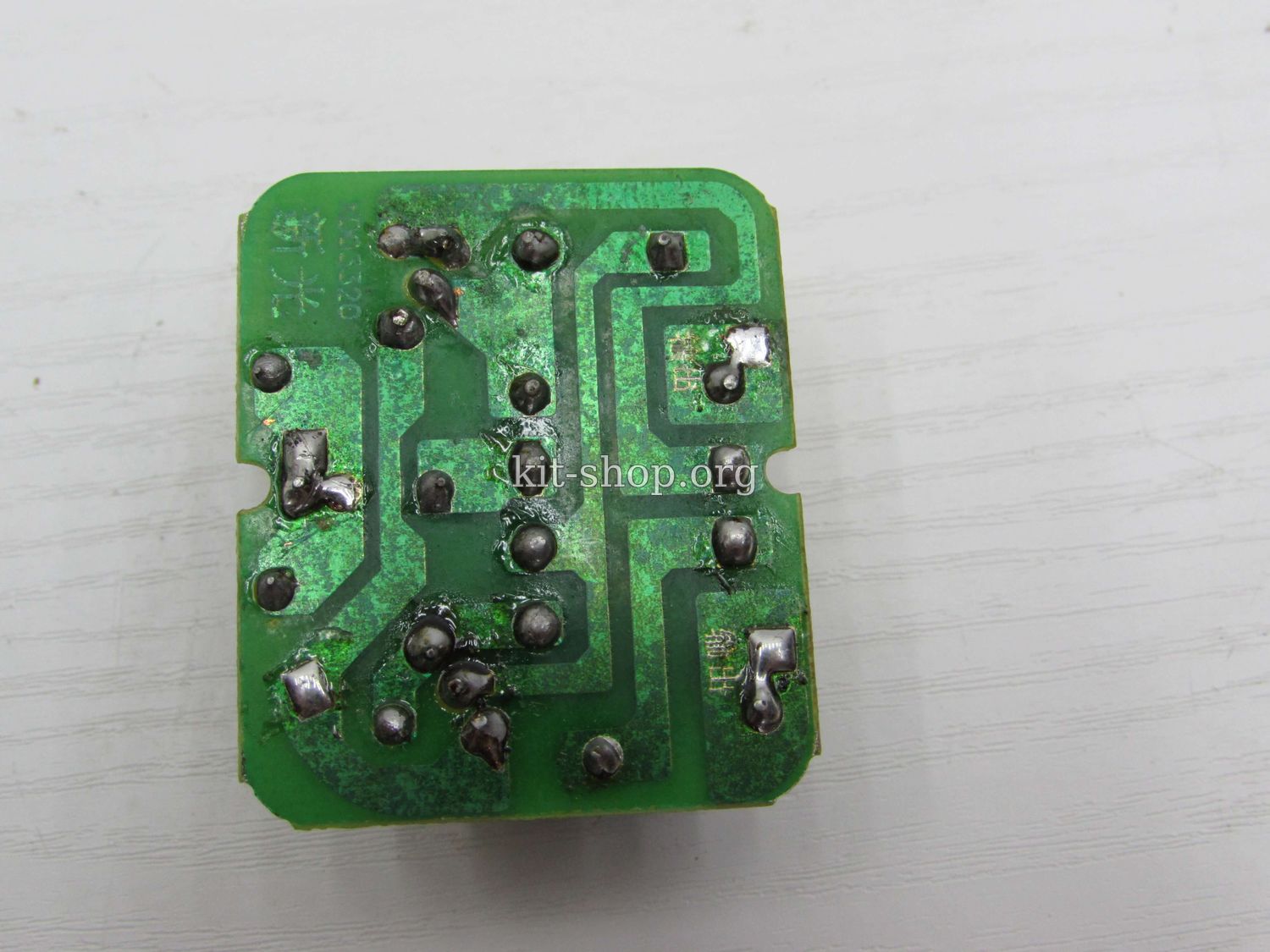

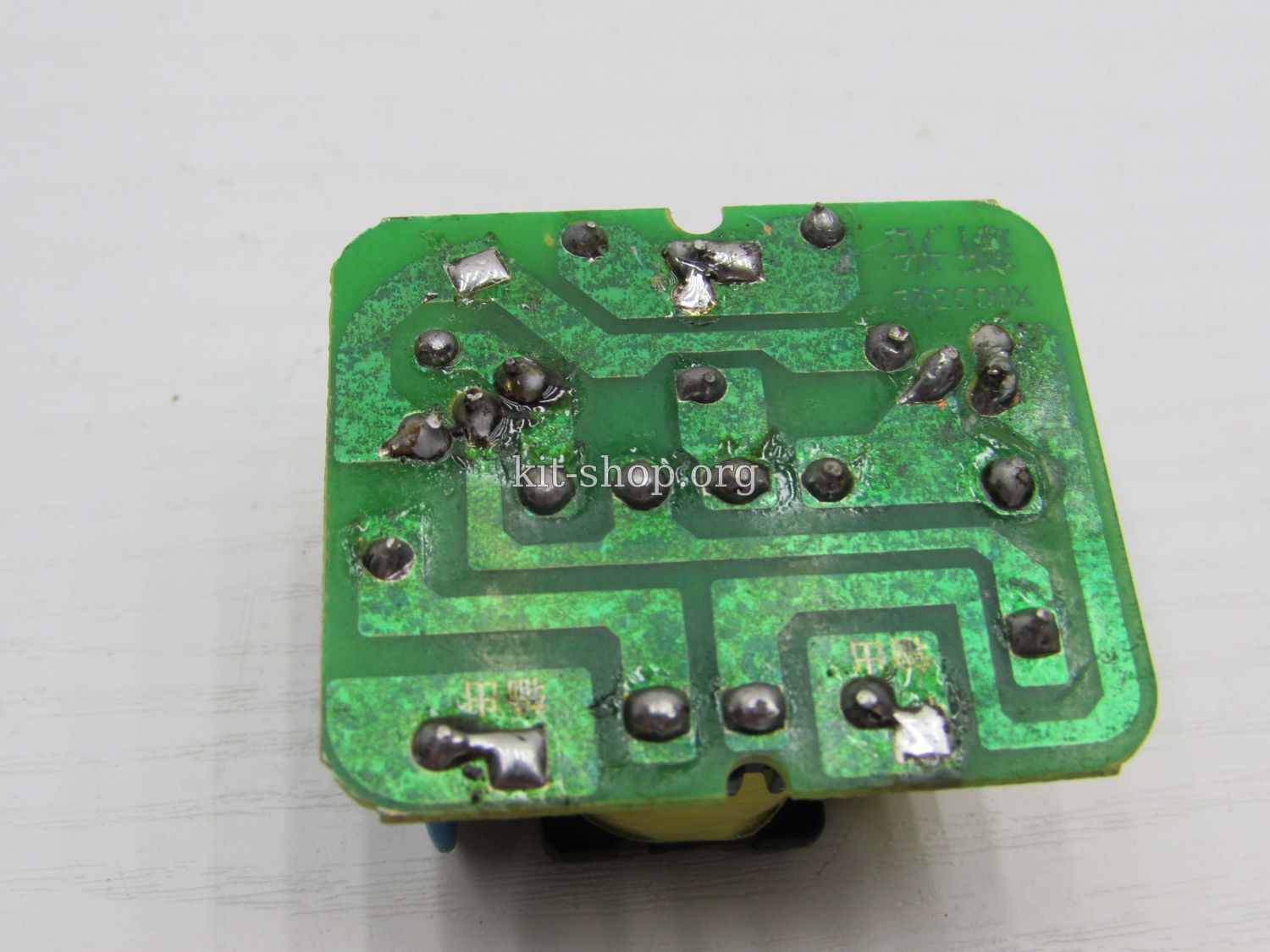

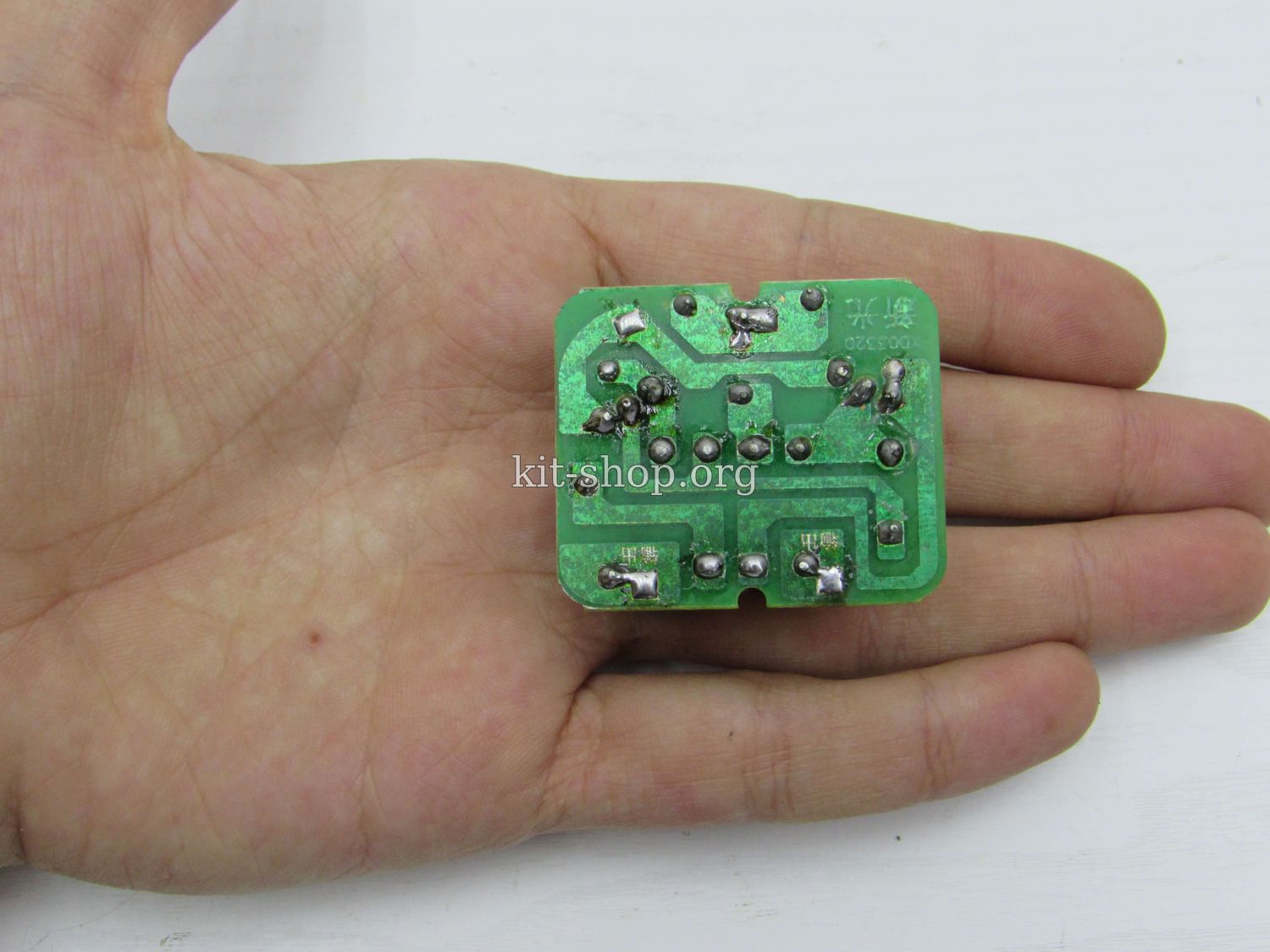

Омерзительно-гнилая плата, возможно пролежала на складе с конца прошлого века.

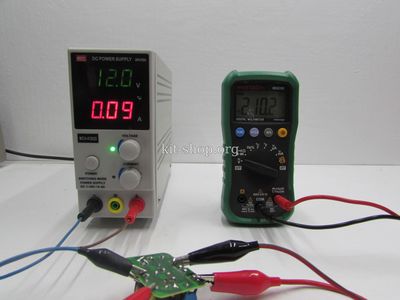

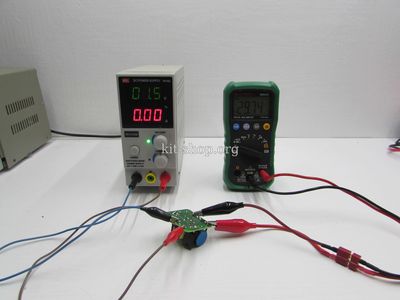

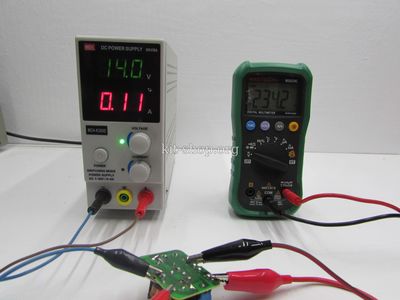

1) Выходное напряжение при входном 14 Вольт

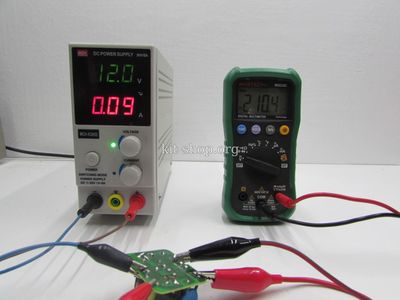

2) Выходное напряжение при  входном 12 Вольт

3) Производитель заявляет минимальное входное напряжение 3 Вольт, на самом же деле инвертор работает и от меньшего напряжение (1,5 В и ниже), обусловлено это тем, что ключи тут биполярные и для возникновения генерации достаточно иметь напряжение, которого хватит для срабатывания ключа (около 0,7 Вольт)

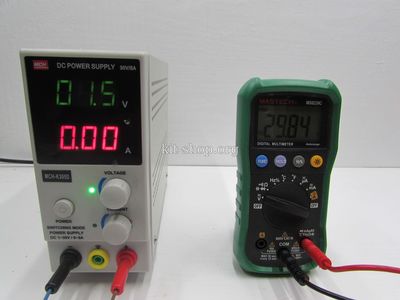

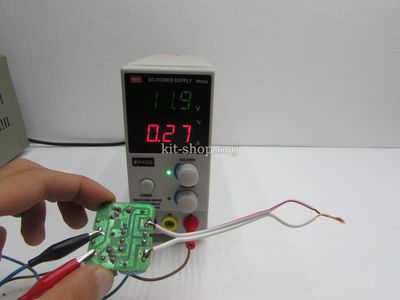

При входном напряжении 1,5 Вольт (напряжение одной пальчиковой батарейки) на выходе получим около 30 Вольт.

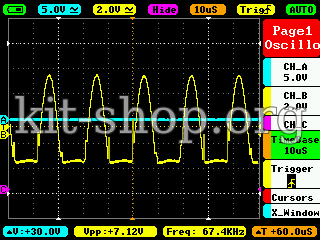

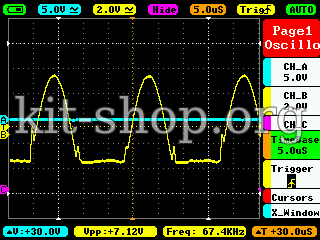

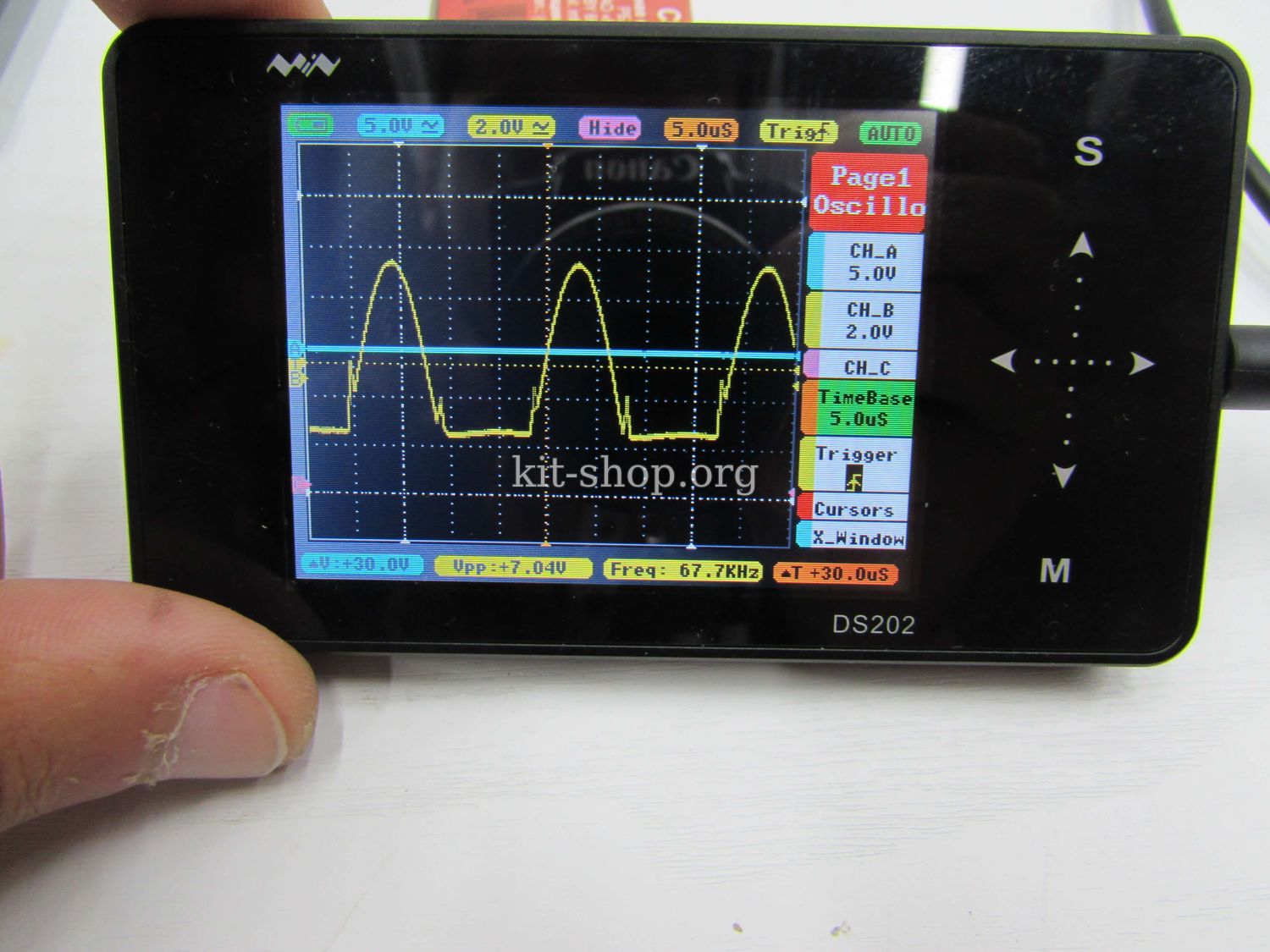

4) Форма импульсов на базе одного из ключей



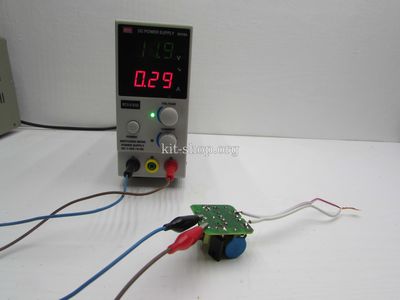

5) Ток холостого хода зависит он входного напряжения, при 12 Вольтах около 90мА, при 14-и уже 110.



6) Выходная мощность

Входные параметры

Напряжение - 12В
Ток - 1,5А

Потребляемая от источника мощность - 18Вт

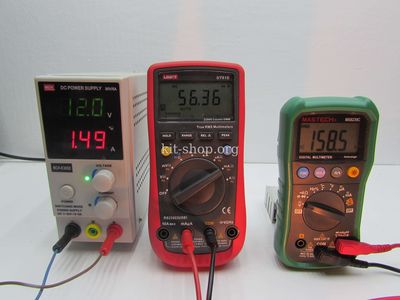

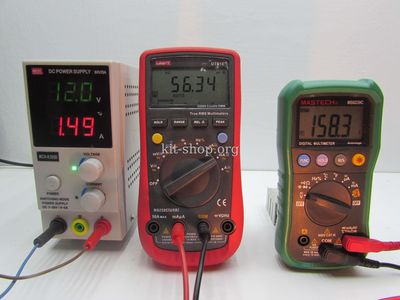

Выходные параметры (первый мультиметр показывает ток потребления на выходе, второй - выходное напряжение)

Напряжение - около 160В
Ток - 56мА



Мощность на выходе чуть меньше 9 Ватт

С учетом сказанного КПД около 50%, реальная выходная мощность 9 Вт, в том случае, если входное напряжение 12 Вольт, это в несколько раз меньше, чем заявляет производитель.

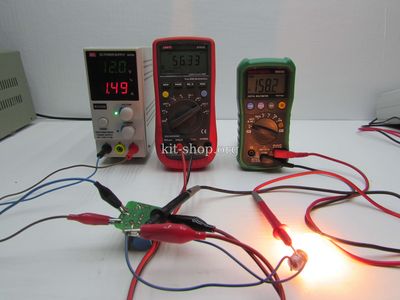

В ходе этого теста использовалась лампа накаливания от гирлянд, мощность лампы 20Вт, даже с такой нагрузкой выходное напряжение просело больше, чем на 60 Вольт!

Погрешность тестов не более 5%

Коротких замыканий на выходе схема не боится, выходной разделительный конденсатор играет роль балластного ограничивая ток.

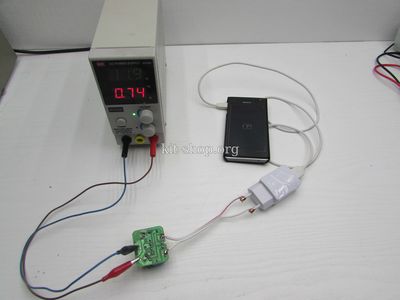

При выходной частоте в 68кГц крайне рискованно подключать к этому преобразователю активные нагрузки, даже зарядки для телефонов, в последних стоят выпрямительные диоды рассчитанные на сетевую частоту  50Гц, а тут аж 68.000Гц, я же подключил зарядку ради теста, да работает, но неизвестно как долго будет работать.

А кому лень читать статью, можете посмотреть подробный ролик с тестом.
