Предлагаю на ваш суд обзор карманного осциллографа MDS120M, производитель обещает полосу пропускания 120 МГц, частоту дискретизации 500 MSps и встроенный генератор на 1 кГц, 10 кГц, 100 кГц, 1 МГц.
Характеристики:
- Дисплей: Разрешение 320x240, размер 50mm x 40mm
- Импеданс:x1: 1 МОм / x10: 10 МОм
- Аккумулятор:18650 литиевая батарея
- Автоматическое выключение: в течение 15 минут
- Мест для хранения сигналов: 2500
- Размер: 124 х 80 х 35 мм
- Аналоговая полоса пропускания:120MHz
- Вертикальное разрешение:8 bits
- Вертикальная точность: ± (5% + 0,2 дел.)
- Автоматическая установка нуля во время измерения постоянного тока
- Диапазон временной развертки:6 нс / дел ~ 50 с / дел
- Режим сканирования: Авто / Покадровый / Нормальный
- Триггер: Нарастание / Падение
- Максимальная частота дискретизации в реальном времени:500MSps
- Вертикальный диапазон чувствительности:x1: 50 мВ/дел ~ 10 В/дел; x 10: 500 мВ/дел ~ 100 В/дел
Приехал осциллограф в фирменной коробке, на обратной стороне есть краткие характеристики.
Комплект поставки, осциллограф, щуп, кабель для зарядки, сумка на завязочках и инструкция.
Корпус прибора выполнен из пластика. Высота 12.5 см.
Ширина немногим больше 8см, толщина 3,5 см, на нижнем торце расположен механический выключатель.
По бокам корпуса резиновые вставки, за одной из них скрывается порт USB для зарядки и только для зарядки, связи с компьютером через USB нет.
На верхней части корпуса разъем для подключения щупа и петелька выхода генератора.
На тыльной стороне откидывающаяся ножка. Аккумулятор хоть и заявлен как 18650, но увы не съемный.
Экран довольно яркий и в меру крупный для такого корпуса.
Комплектный щуп из разряда нонейм. Если судить по вкладышу, то теоретически для этого мультиметра должны подходить модели Р6150 и Р6200, но вот что положили конкретной в мой пакетик непонятно.
На самом щупе никакой маркировки, которая бы помогла определить его модель нет.
Помимо самого щупа в комплект положили два колпачка, отвертку для регулировки и пять пар цветных колец для маркировки, при наличии всего 1 входа кольца это скорее про эстетику, чем про функционал.
На самом щупе все стандартно, провод 1 метр, переключатель делителя 1х-10х
Есть возможность регулировки компенсации.
Управление
За управление отвечают 18 кнопок и небольшое экранное меню.
Управление довольно простое и понятное, кнопки отвечают за следующие операции:
ОК — Подтверждение действия переход в режим смещения осциллограммы относительно сетки.
Стрелки вверх/вниз (вокруг кнопки Ок) — Увеличение/уменьшение диапазона напряжения Вдел
Стрелки влево/вправо — Увеличение/уменьшение времени развертки
Стрелки вверх/вниз (правые) — перемещение маркера синхронизации по экрану.
Menu — Вызов меню настройки
F1 — вызов левого экранного меню
F2 — вызов правого экранного меню
Save — сохранение экрана в память.
AC/DC — Закрытый/открытый вход, используется для измерения постоянной или переменной составляющей сигнала
Х1/Х10 — Программная компенсация делителя щупа. Позволяет пояснить осциллографу что на щупе включен делитель и уровень измеряемого напряжения при отображении нужно умножать на 10.
50% — Установка привязки к нулю позиции или уровня триггера.
Trig — Переключение режима триггера Auto/Single/Normal
Edge — Выбор направления срабатывания триггера по нарастанию или спаду
Stop — Заморозка экрана.
Auto — По идее осциллограф должен автоматическая установить значение напряжения, частоты развертки и триггера для лучшего отображения сигнала, но увы работает это только на хорошем, чистом сигнале и желательно от 1.5 вольт в противном случае все приходится накручивать самому.
Меню аппарата тоже довольно простое и умещается буквально на 1 экран.
Из интересного:
Wavefrom — библиотека сохранений. Для ориентации позволяет просмотреть все сохранения в виде миниатюр.
После выбора конкретное сохранение можно посмотреть более детально. Кнопки F1/F2 доступны, так что можно просмотреть все параметры сигнала, которые были известны в момент сохранения, а вот масштабировать сигнал увы нельзя.
Gen Out — Настройка встроенного генератора, можно выбрать один из 4-х вариантов частоты для меандра 1/10/100кГц или 1МГц
Voltage/Time — пункты меню повторяю левое и правое меню, вызываемое по кнопке F1/F2 разница только в том, что кнопками выбирают 1 из доступных значений который будут показываться в левом и правом окошке внизу экрана, а этими пунктами можно выбрать значения, которые будут отображаться в отдельном окне поверх осциллограммы.
Левое и правое меню кнопок
А теперь немного внутреннего мира.
Корпус держится за счет четырех винтов и при разборке аккумулятор выпадает прямо в руки. Оказалось, что он никак не закреплен и держится только за счет выступа на обратной стороне корпуса и давления платы.
Тут же в углу платы нас встречает надпись ET120M погуглив эту маркировку узнаем, что так называется осциллограф TOOLTOP ET120M, который выглядит как брат близнец этого MUSTOOL, а еще есть осциллограф KKmoon DS0120M и судя по его внешнему виду это третий братишка из семьи этого MUSTOOL.
Основной контроллер GD32F407 (168 MHz)
АЦП mxt2088, даташит есть только на китайском, но вроде как это аналог AD9288 и если это так, то это всего лишь 2 канала по 100MSps, а никак не заявленные 500MSps.
На плате есть одинокое реле, слышно, как оно щелкает при переключении в диапазон 50mV на деление.
На обратной стороне платы только площадки под кнопки.
Немного тестов.
С генератором у меня на данный момент туго, так что кое-что посмотрим с помощью модуля на AD9833, а кое-что так сказать на подручных средствах.
Для начала Arduino + генератор AD9833
Снимал на видео и немного промахнулся с балансом белого, так что прошу сильно не пинать на зеленоватый фон.
Синус 1 КГц
Он же 1 МГц

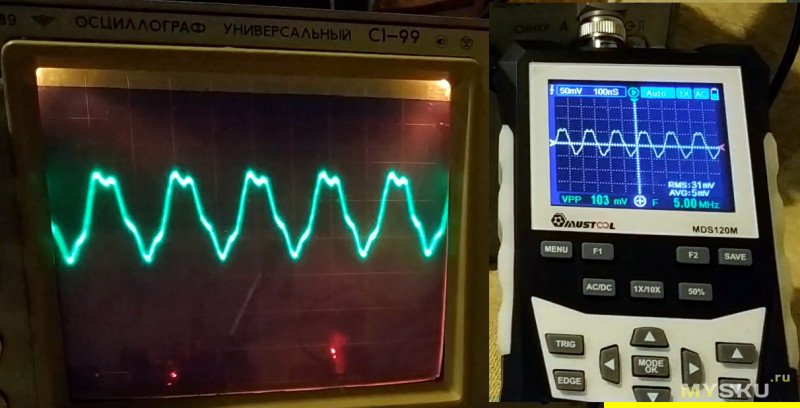

И снова синус 5 МГц
С синусом и генератор и осциллографы справились нормально, теперь посмотрим на меандр.
1 КГц
10 КГц

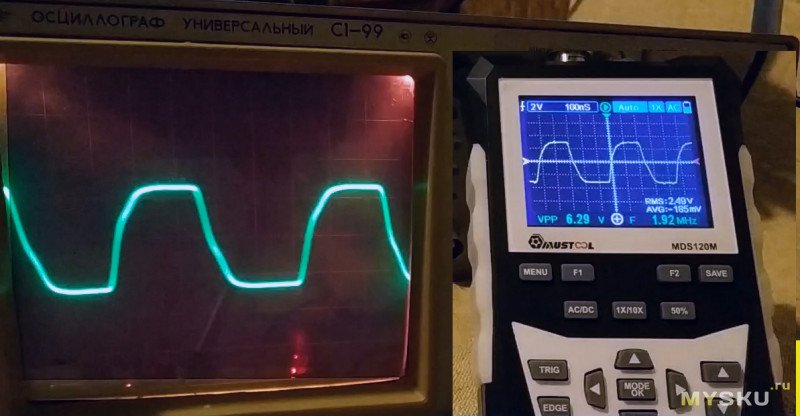

2 МГц тут уже сигнал на меандр не особо и похож, но все-таки.
6 МГц на такой частоте генератор не справляется, зато хорошо видна разница в работе осциллографов, на аналоговом видно паразитный сигнал в виде наложения, а на цифровом просто смещения сигнала примерно на половинку деления вправо/влево
Треугольник 100КГц
Треугольник 1 МГц, сигнал уже становится ближе к синусу.

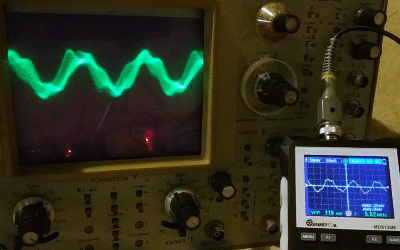

А вот на 6 мегагерцах выползает вот такое.
А теперь немного реальных измерений
Буду мучить материнку. Для начала часовой кварц.
Дроссель питания DDR2 памяти.
Осциллограмма чтения БИОСа при запуске материнки.

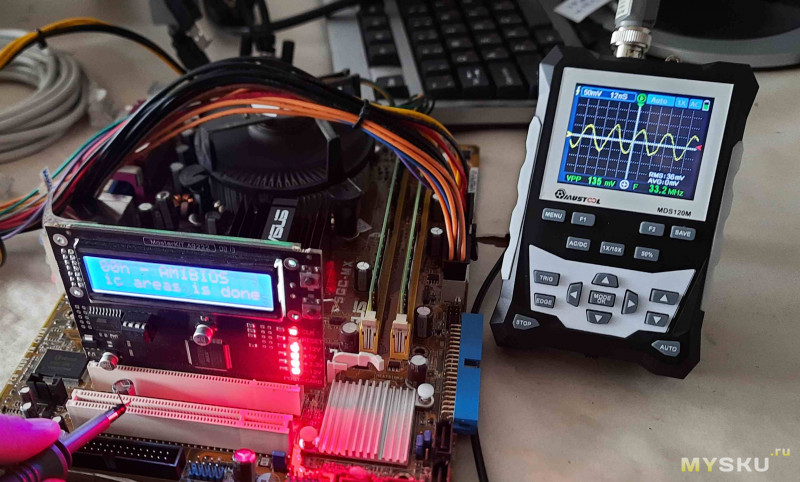

Теперь попробуем что-то более высокочастотное, например тактовая порта PCI 33 МГц. График есть, а вот расчетная частота 33.2 МГц.
А теперь еще чуть подниму частоту, Тактовая порта PCIE 100МГц.
График получился, но уже как-то корявенько он выглядит, и не совсем стабильно отображается, когда пытаешься увеличить интервал что бы сжать график осциллограф срывает, и на экране получается бред. Также на этом примере у меня не заработала автонастройка, пришлось все накручивать руками.
Небольшие выводы: Какой-то не однозначный приборчик получился. С одной стороны даже с учетом вранья про частоту выборки осциллограф более-менее берет предел в 100 МГц и это хорошо, а с другой сохранение скриншотов только в память это грустно, а еще и довольно простой функционал расстраивает. Но при это как карманный вариант, по-моему, не плох, можно ковырять блоки питания и даже пытаться замахнутся на материнку компьютера или принтера.
