    Мультиметр-ручка PeakMeter PM8211

    Мультиметр-ручка PeakMeter PM8211


    Всем привет!

    Небольшой обзор на мультиметр Peakmeter PM8211 в форме ручки (pen-type).
    Мультиметр неплохой, простенький, достаточно качественный.

    Обзор, тест и разборка под катом.


    Мультиметр неплохой, позволяет измерять постоянное и переменное напряжение и ток, осуществлять прозвонку и тест диодов. Из особенностей: наличие NCV (non contact voltage detection), подсветки дисплея и проверяемой зоны, удержание результатов (HOLD), а также ручной/автоматический выбор поддиапазона измерения.

    Характеристики:
    Brand: Peakmeter
    Model: PM8211
    Type: pen type digital multimeter
    Maximum display: 1999
    DC Voltage Range: 200mV/2V/20V/200V/600V
    DC Voltage Resolution: 0.1mV/0.001V/0.01V/0.1V/1V
    AC Voltage Range: 2V/20V/200V/600V
    AC Voltage Resolution: 0.001V/0.01V/0.1V/1V
    DC Current Range: 20mA/200mA
    DC Current Resolution: 0.01mA/0.1mA
    AC Current Range: 20mA/200mA
    DC Current Resolution: 0.01mA/0.1mA
    Resistance Range: 200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ
    Resistance Resolution: 0.1Ω/0.001kΩ/0.01kΩ/0.001MΩ/0.01MΩ
    Fuse Protection: Fuse FF250mA/250V
    Sampling Rate: about 3times/second
    Display: 3.5" LCD Display
    Power Supply: 2 * 1.5V AAA Batteries (not included)
    Item Weight: 139g
    Item Size: 22.5 * 4 * 2.5cm
    Package Weight: 257g
    Package Size: 25 * 8.5 * 5.5cm

    Характеристики табличкой


    В комплекте мультиметр с несъемными щупами, сумочка.

    Описание органов управления ручкой-мультиметром

    Размеры ручки-мультиметра около 225 х 40 мм. Длина щупа около 1 м.


    Мультиметр PeakMeter PM8211 поставляется в небольшой продолговатой коробке

    Полезной информации минимум, внешний вид и пиктограммы функций. Масса упаковки с устройством около 250 г

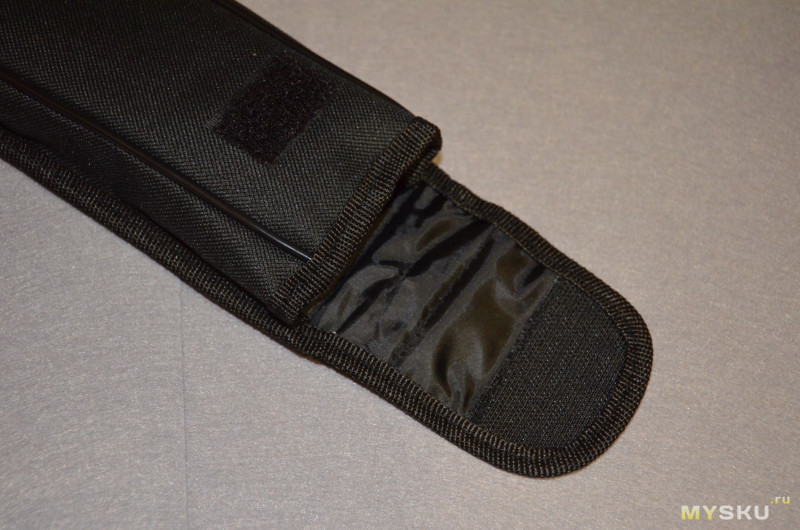

    Внутри коробки яйцо в утке, утка в зайце, заяц в шоке чехол, внутри чехла мультиметр.


    Чехол кстати неплохой, удобный. Можно даже носить в большом кармане, а уж в сумке с инструментами точно будет удобно

    В чехле есть отделение для инструкции

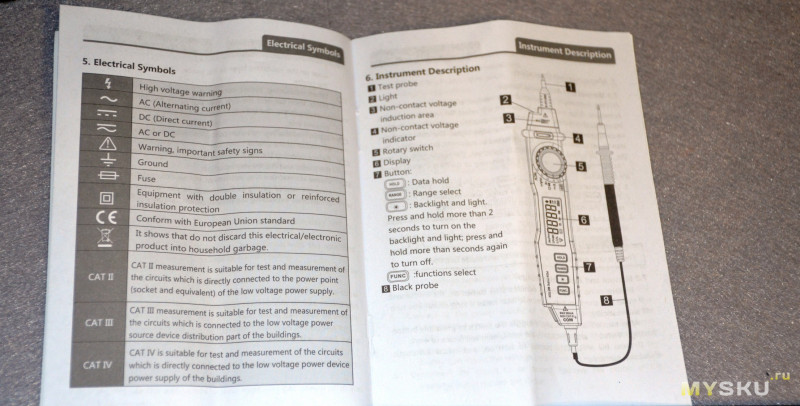

    Несколько фотографий инструкции

    Размер мультиметра: 225мм, но плюс торчащий ввод провода щупа

    Красный щуп, который расположен на конце корпуса мультиметра имеет защитное колечко.
    Также рядом расположен светодиод подсветки.


    Для выбора режима работы, а также выключения используется селектор в виде колесика.
    Режимов всего 4 (постоянное и переменное напряжение, измерение сопротивления/прозвонка/диодный тест, измерение постоянного и переменного тока, неконтактный датчик напряжения ), плюс положение OFF

    Также на корпусе рядом с дисплеем есть четыре кнопки: Hold (для удержания показаний после измерения), Range (выбор подрежима), подсветка, функциональная клавиша.

    Ввод провода щупа (черного, Common).

    Щуп вполне обычный, привычный.

    Длина около 1 м.

    Присутствует маркировка (до 10А, до 1000 В).

    Обратная сторона корпуса

    На обороте есть наклейка с моделью, описанием питания и предохранителя

    Батарейный отсек закрыт крышкой под винт

    Для питания требуется две батарейки типа ААА.


    Длина щупа около 14 см


    На щупах присутствуют наконечники. В зависимости от типов работ можно пользоваться ими, как дополнительной защитой (от КЗ), так и снять, если нужны щупы-«иголки».

    Внешний вид щупов с/без наконечников

    Отличается маркировка категорий работ: 1000В без наконечника и 600В с наконечником

    Устанавливаем батарейки, включаем. На фото индикация дисплея при включении.

    Мультиметр готов к работе

    Прозвонка замыканием щупов

    В руке мультиметр держать удобно, несмотря на 22 сантиметра длины корпуса

    Пользоваться удобнее. Главное во время измерения развернуть дисплеем к себе


    Разборка мультиметра Peakmeter PM8211
    Разбираем корпус.

    Первое, что бросается в глаза — ввод провода щупа (с уплотнителем). Провод заведен в отверстие в печатной плате.

    Основной чип — типа капля. Остался мною неопознанным.

    Подстроечные резисторы VR1 и VR2

    Предохранитель в цепи один, 600В/250мА.

    Снимаю плату дальше

    Четыре кнопки.

    Селектор режимов.


    Датчик NCV в виде плоской антенны.

    Маркировка платы


    Мультиметр в работе оказался универсальным и удобным практически для всех видов работ. Удобно осуществлять контроль приборов и установок «на бегу».

    Да и стационарно на рабочем месте мультиметр оказался удобным.


    Провел небольшое сравнение точности измерений по всем режимам.

    Собираю стенд с резистором и источником питания Б5-71/1м, мультиметром GW Instek GDM-8256, подключаю щупы.

    PeakMeter PM8211 автоматически выбирает диапазон измерения (AUTO).
    Для начала измерение напряжения. Установил 10В. Измеряет корректно. У GW Instek GDM-8256 чуть больше разрядность и точность.

    Следующий режим — измерение сопротивления. Магазин резисторов имеет общее сопротивление около 6 Ом.
    Разница в показаниях GDM-8256 и PeakMeter PM8211 всего 0,05 Ом.

    В этом же режиме — прозвонка.

    Для удобства, можно включить режим прозвонки кнопкой Range — на дисплее появляется индикация звукового сигнала. Мультиметр начинает пищать при прозвонке.

    Переключаю на измерение тока. Режим ограничен 250мА.
    Подаю в цепь 0.1А. Вернее получается около 95мА.
    GDM-8256 показывает 95.52мА, PeakMeter PM8211 показывает 94.2мА. Погрешность 0,001А, что весьма и весьма неплохо.

    Работа NCV.
    Собственно говоря, все просто. Подносим щуп к предполагаемому месту, мультиметр думает секунду и при обнаружении поля начинает пищать. Чувствительность небольшая, около 3-5 см при наличии тока в искомом проводе.

    Кстати, про подсветку. Включается отдельной клавишей, горит несколько секунд, причем не только дисплей, но и светодиод около щупа.

    Светодиод подсвечивает рабочую область.


    В целом неплохой и недорогой мультиметр PeakMeter PM8211, весьма удобный для тех, кто привык к подобному форм-фактору. Мультиметр честно отрабатывает заложенное в него, правда функционал не богатый. Может стать удобный подспорьем в работе.





    lexus---08



    https://mysku.ru/blog/china-stores/59922.html
