Ещё один мультиметр из семейства MASTECH со своими достоинствами и недостатками. Прибор достоин того, чтобы его рассмотреть более внимательно.
Смотрим, в каком виде присылают.
Коробка именно под эту серию.
На обратной стороне характеристики.
Перехожу к тому, что внутри.
Мультиметр с приспособой был в плотном «пропупыренном» полиэтиленовом пакете.
В комплект поставки входят:
— мультиметр
— щупы
— термопара
— переходник-адаптер
— инструкция
— гарантийный талон.
Инструкция на английском – ксерокопия формата А4 (3 страницы на двух листах).
А это ссылки на сканы инструкции к мультиметру: 1,2,3. Возможно, кому-то пригодятся.
Переходник-адаптер.
А вот и мультиметр. Размером небольшой.
Выглядит очень аккуратным. Чуть меньше средних размеров.
Взвесил. 230г. (с батарейками).
Подставка откидывается около 70 градусов.
Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы. Но вот кнопку «FUNC.» я бы выделил другим цветом (допустим сиим), соответственно и надписи на переключателе, на которые она влияет.
Что куда вставлять, тоже всё понятно. Возможно измерение при помощи клещей, но это дополнительная опция.
Разрядность дисплея: 2000 отсчётов с плавающей точкой.
Контрастность цифр хорошая, на четыре с плюсом. Пять не поставил только потому, что видел один прибор с более контрастными цифрами.
Щупы обычные. Видел и лучше, чаще хуже. Длина 81см от кончика до кончика.
Для щупов паркинга нет. Но есть противоскользящие ножки.
Возможности дисплея избыточны по отношению к возможностям прибора.
Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 15 минут он подаёт четыре писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку или крутануть переключатель.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой, которая совмещена с откидывающейся подставкой.
Крышка крепится при помощи двух полноценных винтов.
Два винта с одной стороны и два зацепа с другой.
В ответной части под винты две бронзовые втулки.
Чтобы поменять предохранитель, необязательно разбирать мультиметр.

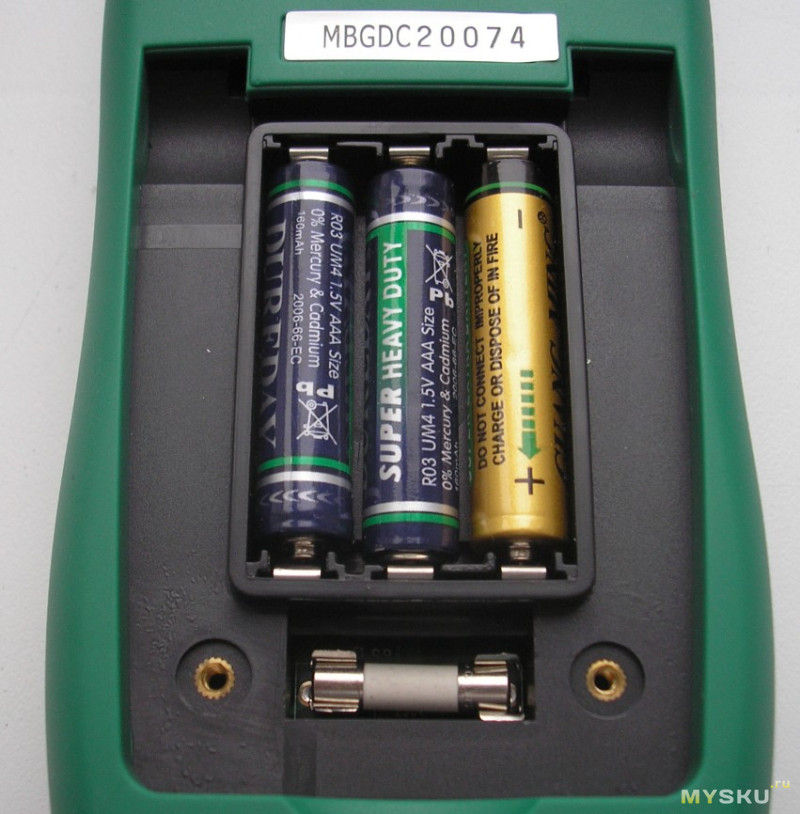

Батареи формата ААА считаю плюсом. В комплект поставки не входят.
Чтобы определить плюс с минусом, надо смотреть на отсвет. Это не совсем хорошо.
Контактные площадки хорошо подпружинены.
Можно перевернуть без крышки. Батарейки не выпадут.
Перехожу к разбору.
«Силиконовый» чехол вживлён в каждую половинку. Изначально был с запахом. Через некоторое время запах выветрился.

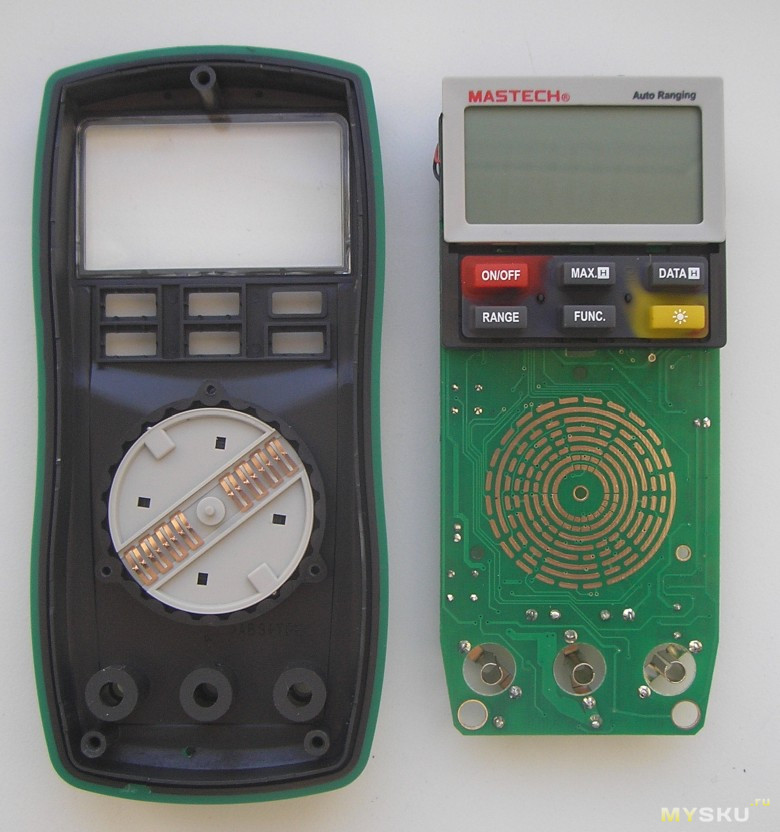

Откручиваю три самореза.
Затем открутил ещё 3 самореза крепления переключателя.
Чтобы снять дисплей, открутил ещё два самореза.
Если посмотреть на отсвет, видно, что контактные площадки в смазке.
Внутри 7подстроечных резисторов. Предназначение каждого непонятно, они не подписаны.
Можете разглядеть всё более детально.
Пайка без замечаний. В качестве «мозга» микросхема типа клякса. Ну очень аккуратная «клякса».
По токовому входу стоит предохранитель на 200мА 250В. На 10А предохранителя нет. Его заменяют печатные проводники:)
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.
Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора всевозможных функций.
«ON/OFF». Включение/Выключение прибора.
«MAX H». Измерение максимальных значений с отложенной фиксацией.
«DATA H». Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку.
б) Повторное нажатие возвращает прибор в нормальный режим работы.
«RANGE». Переключение в ручной режим измерения.
а) Кратковременное нажатие отключает автоматический режим измерений.
б) Следующее нажатие переключает поддиапазоны.
в) Длительное нажатие возвращает в режим авто.
«FUNC.». Переключение функций.
а) В режиме измерения напряжения и силы тока нажатием этой кнопки производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры производит переключение между градусами Цельсия и Фаренгейта.
в) А также производится переключение между режимами прозвонки цепей и проверки полупроводников.
«☀» Подсветка.
Удерживание кнопки чуть более секунды включает подсветку. Отключается автоматически через 16 секунд.
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 200mV/2V/20V/200V +-(0.8%+3); 600V +-(1.0%+3).
Реальная погрешность измерения минимум в два раза меньше допустимой. Но есть нюансы. Напряжение менее 10мВ измеряет очень плохо. Этим измерениям доверять нельзя. Не понравился поддиапазон 600В. А ведь это именно тот диапазон, на котором измеряется напряжение сети.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 15 до 2.000Гц.
Есть ещё пара особенностей:
1. Поддиапазон 200мВ появляется только в ручном режиме измерения.
2. Менее 10 мВ измеряет очень плохо.
Измерил напряжение в сети предприятия.
Образцовый показал 239,8В. MASTECH показал 235В. Это и есть поддиапазон 600В.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 200mV/2V/20V/200V/600V +-(0.7%+2).
Постоянку измеряет очень хорошо. Точность измерения намного выше заявленной.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 200µA/2000µA/20mA/200mA +-(1.2%+3); 2А/10A +-(2.0%+10)
Тоже неплохо, хотя немного хуже, чем при измерении постоянного напряжения.
При превышении предела измерений сигналит (пищит).
Перехожу к измерению сопротивления.
Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 200Ω+-(1.0%+3); 2kΩ/20kΩ/200kΩ/2MΩ +-(1.0%+1); 20MΩ +-(1.0%+5).
Очень хороший результат. Погрешность измерения доли процента.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность на сайте магазина:
Capacitance: 20nF+-(4.0%+10); 200nF/2µF/20µF/200µF/1000µF +-(4.0%+3).
На поддиапазоне 20nF измеряет плохо. На остальных пределах замечаний не имею.
Ёмкости измеряет быстро, без тормозов.
Заявлено, что мультиметр измеряет ёмкости только до 1000мкФ. В действительности измеряет до 2000мкФ, но свыше 1000мкФ погрешность не нормируется.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «FUNC.». При прозвонке диодов на разомкнутых щупах 1.57В. Светодиоды не подсвечиваются:(
При прозвонке цепи тормознутости не заметил. Для тех, кому критичен этот показатель, посмотрите видео.
В режиме пищалка 0.45В. Это реально измеренные показания.
Может измерять температуру.
Термопара стандартная К-типа.
Температуру досконально проверить не смогу. Проверил нескольких точках.
Не понравилось то, что при включении измеряет в Фаренгейтах. Каждый раз надо переключаться.
Температура подмышки.
Сделал замер в кипящей воде.
Основное я всё исследовал. Решил вернуться к измерению переменного напряжения.
Скачал схему из Интернета.
Проанализировал. За коррекцию измерений переменного сигнала отвечает VR2. Немного крутанул по часовой стрелке. Вращение по часовой стрелке увеличивает показания мультиметра. Сверил с образцовым счётчиком. Теперь меня всё устраивает. На других поддиапазонах измерения переменного напряжения погрешность измерения тоже изменилась. Но всё находится в пределах класса. Там, где раньше мультиметр занижал, теперь немного завышает приблизительно на туже величину. Но более важным для себя считаю точность измерения именно сетевого напряжения.
По поводу остальных подстроечников. Информация не проверенная. Не стал вмешиваться в отлаженный механизм, чтобы проверить. Просто проанализировал схему и положение переключателей. Возможно, кому-то мои выводы пригодятся.
VR1 – общая регулировка. С неё обычно начинают настраивать прибор после замены «мозга». Влияет на всё.
VR2 – переменка.
VR3, VR4 –температура.
VR5 – ёмкость (общая).
VR8 – 200/2000 µF.
VR9 – nF.
Ещё раз повторю, информация не проверенная.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Аналоговая шкала отсутствует.
•Не может прозванивать светодиоды.
•Плохо измеряет ёмкости менее 10000пФ.
•В качестве «мозга» микросхема типа «клякса».
•Нет предохранителя на 10А.
Плюсы:
•Есть подсветка шкалы.
•не тормозит при прозвонке.
•Автоматический выбор пределов измерения с возможностью отключения функции.
•Автоотключение. Прибор выключится через 16 минут.
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
• Батареи питания типоразмера ААА.
•Это MASTECH.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал. Для кого указанные недостатки некритичны, можно смело брать.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
