Здесь описан порядок модернизации магнитофона Маяк 233, чтоб он мог работать в качестве bluetooth колонки, принимать FM радиостанции и воспроизводил мелодии с USB носителей и SD карт.
За основу взята плата из этого обзора.

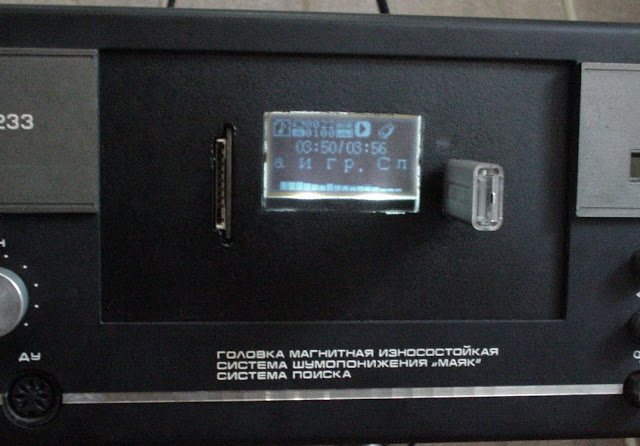

Во эта плата в Маяке:
Теперь более подробно о модернизации:
Вначале нужно открутить верхнюю крышку магнитофона и удалить лентопротяжный механизм и "лишние" платы.
Значит я удалил (они мне больше не понадобятся):
1) Лентопротяжный механизм, вместе с электродвигателем, счетчиком расхода ленты и прочим
2) Устройство управления режимами (А11)
3) Генератор стирания и подмагничивания (А3)
4) Усилитель воспроизведения (А8)
5) Усилитель записи оконечный (А5)
Далее нужно переделать плату управления (А12):
Для управления режимами было решено использовать не родные кнопки декодера, а вывести управление на плату управления режимами магнитофона.
Для этого сначала с выключателей я снял "пружинки" и удалил пластины, чтобы кнопки не фиксировались при нажатии. После этого выключатели собрал назад, а лишние пластины выбрасил:
После сборки передняя панель выглядит так:
За основу взята плата из этого обзора.
Во эта плата в Маяке:
Вначале нужно открутить верхнюю крышку магнитофона и удалить лентопротяжный механизм и "лишние" платы.
Значит я удалил (они мне больше не понадобятся):
1) Лентопротяжный механизм, вместе с электродвигателем, счетчиком расхода ленты и прочим
2) Устройство управления режимами (А11)
3) Генератор стирания и подмагничивания (А3)
4) Усилитель воспроизведения (А8)
5) Усилитель записи оконечный (А5)
Далее нужно переделать плату управления (А12):
Для управления режимами было решено использовать не родные кнопки декодера, а вывести управление на плату управления режимами магнитофона.
Для этого сначала с выключателей я снял "пружинки" и удалил пластины, чтобы кнопки не фиксировались при нажатии. После этого выключатели собрал назад, а лишние пластины выбрасил:

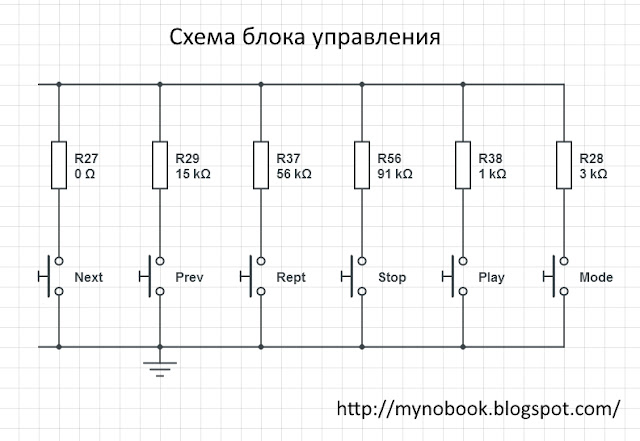

Следующим шагом я сделал так, чтоб коммутация на плате управления соответствовала схеме кнопок управления на декодере:

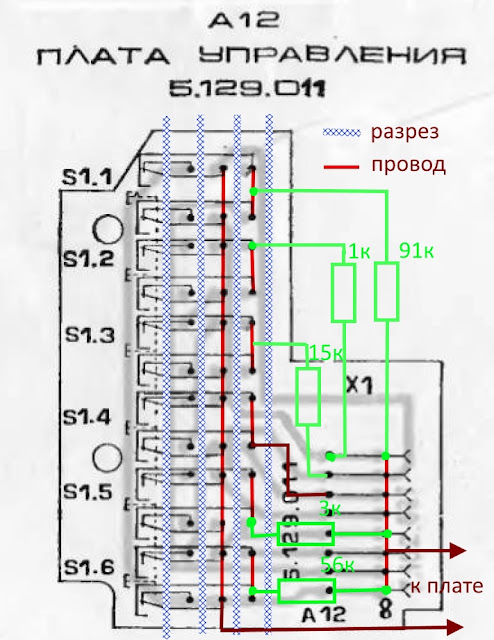

Для этого на плате монтажным ножом под линейку я сделал 4 разреза (до текстолита) отсоединив таким образом контакты выключателей от дорожек и скоммутировал по новому при помощи проводков и резисторов:
Плату управления при помощи двух проводов подключил параллельно кнопки "Next" (единственной кнопке подключенной без сопротивления) платы декодера и убедился, что все кнопки на плате управления работают как им и положено.
Плата была внедрена в магнитофон следующим образом:
На место крепления лентопротяжного механизма при помощи 4х винтов с гайками прикрутил лист гетинакса с просверленными отверстиями под плату декодера и переднюю панель:
После этого прикрутил плату декодера, отрегулировав необходимое расстояния между текстолитом и платой при помощи гаек:
Самое ответственное занятие передняя декоративная панель. Ее я изготовил из оргстекла со сломанного лотка бумаги от принтера HP1200 (на картинке он новый и красивый, я же использовал поломанный и поцарапанный):
Для этого я вырезал пластину по размеру немного превышающую размер подкассетника, просветлил 4 отверстия под крепежные винты и с помощью монтажного ножа и пары надфилей пропилил отверстия под SD карту и USB порт.

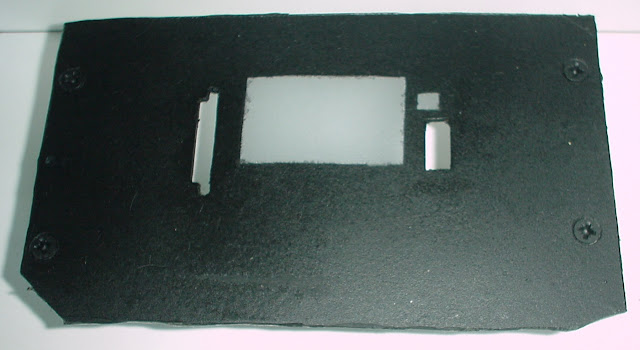

Далее, предварительно заклеив место под индикатор и инфракрасный порт (я использовал обычный скотч), покрасил переднюю панель матовой черной аэрозольной краской. Получилось вот так:
После сборки передняя панель выглядит так:

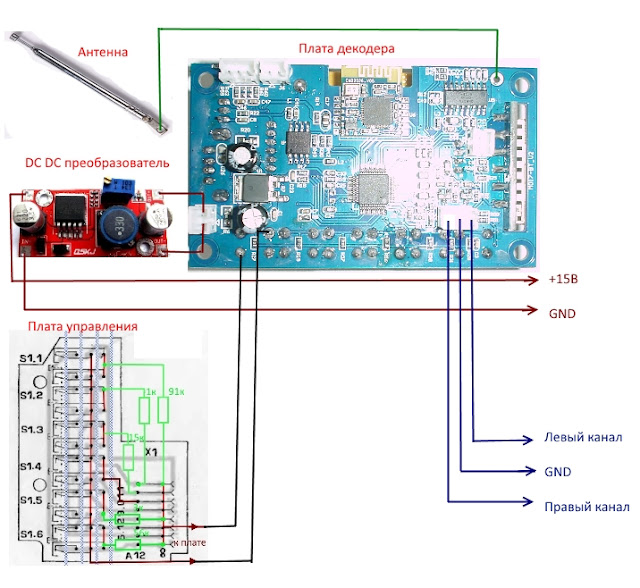

Ниже представлена схема подключения платы декодера к магнитофону. Для питания решено было использовать напряжение +15В блока питания Маяка 233, подключив их через DC-DC преобразователь, купленный на ebay за 1$. На входе преобразователя 15В, на выходе подстроечным резистором выставлено 12В.
Согласно схемы управления декодером одна кнопка подключена к схеме напрямую, через резистор с нулевым сопротивлением (другими словами перемычкой). Переделанная плата управления магнитофона Маяк 233 подключена параллельно этой кнопке.

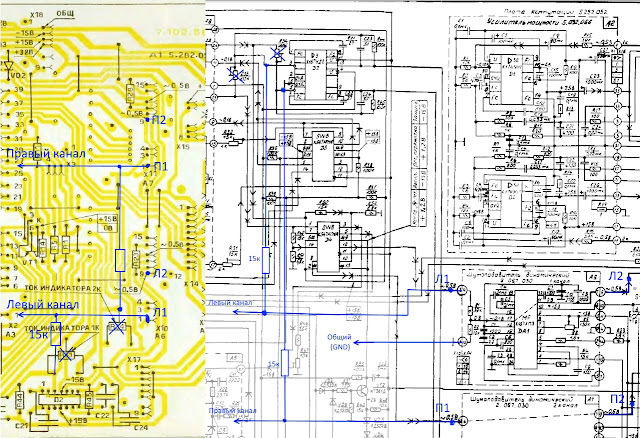

Так, как я в магнитофоне платы шумоподавителей решил оставить, то сигнал левого и правого каналов подключил на их входа (точки Л1 и П1). Можно обойтись и без этих плат, подав сигнал после плат шумоподавителей (точки Л2 и П2 соответственно).
Чтобы работал индикатор уровня канала, сигналы левого и правого каналов, через резисторы 15кОм подключил на вход предварительного усилителя платы индикации, собранного на микросхеме K157УД2, расположенной на основной плате магнитофона. Переменные резисторы (согласно схемы R33 и R34) я выпаял, чтобы отключить от схемы микросхемы коммутации сигнала.

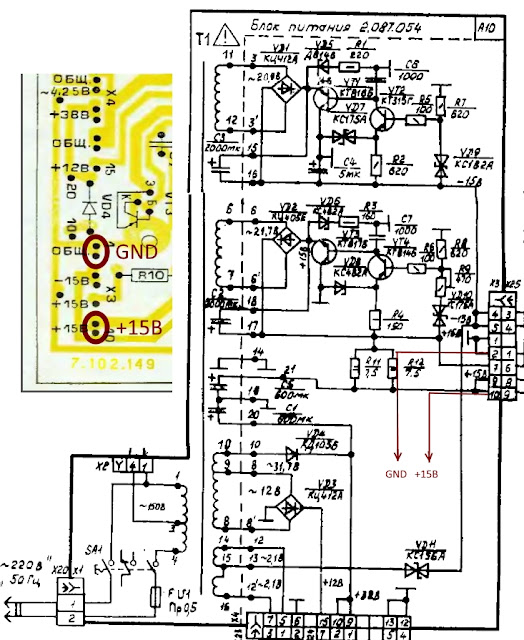

Напряжение питания 15 В берется с платы блока питания магнитофона:

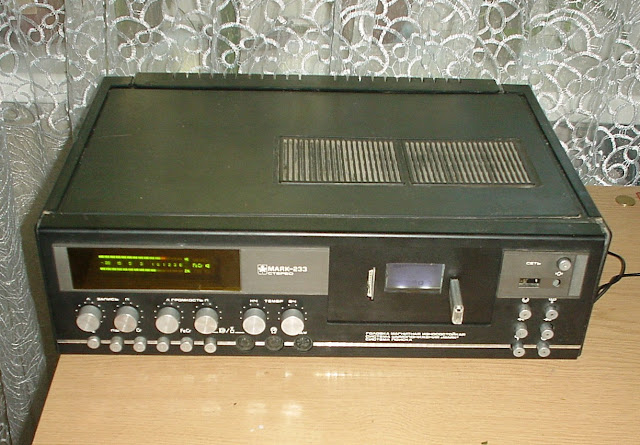

На этом модернизацию магнитофона Маяк 233 можно считать законченной. Вот фото конечного устройства:
