Компьютеры и ТВ боксы производства компании Minix мне уже неоднократно попадались в обзорах, но вот у меня на столе компьютер от этой фирмы впервые. Я неоднократно читал неплохие отзывы о устройствах этого производителя, но также через меня прошло и относительно много компьютеров других фирм, потому мне вдвойне интересно было сравнить, реально ли Minix чем-то лучше, или нет.
Осмотр, разборка, тесты, сводная таблица, выводы.
Начну я классически, с технических характеристик.
Система: Windows 10
Процессор: Intel Pentium N4200 1.1 ГГц (2.5ГГц в турбо режиме)
Графика: Intel® HD Graphics 505
Память: SO-DIMM 1.5V 2 слота, предустановлено 4 ГБ
SATA — 1 х M.2
Флеш память — eMMC 32ГБ
LAN — Gigabit LAN
WiFi — 2.4/5 ГГц
Экран: HDMI + mini Display Port
Внешние интерфейсы: 3x USB 3.0, USB Type-C
Аудиовыход — 3.5мм джек, Optical S/PDIF
Габариты: 139 x 139 x 30
Масса: 410гр
Параметры вывода видео.
HDMI 1.4 до 4K при 30 Гц, Mini DP (DisplayPort) до 4K при 60 Гц и USB Type C до 4K при 60 Гц, предположительно возможно подключить до трех мониторов.
Первое что замечаешь при получении, коробка действительного большого размера, хотя глядя на заявленные размеры компьютера так не подумаешь.
Буквально все стороны упаковки содержат какую нибудь информацию, как полезную, так и просто рекламную.
ТВ бокс плотно лежит в мягком лотке, внутри также присутствует лоток, в который сложено все остальное. Внешне может показаться, что все просто ссыпано в кучу, на самом деле видимость хаоса создают инструкции, которые лежат как попало, так как остальное также уложено в свои ячейки.
Комплект поставки можно назвать довольно большим:
1. Компьютер Minix NEO N42C
2. Блок питания
3. Сменные вилки к блоку питания
4. VESA крепеж
5. HDMI кабель
6. S/PDIF адаптер
7. Четыре резиновые ножки
8. Четыре винтика
9. Инструкция и рекламный буклет.
1, 2. Инструкция довольно объемная, много чего написано, но мало что понятно, так как на английском. Также в комплекте был небольшой буклет, где перечислены все модели за последние пару лет.
3. HDMI кабель довольно толстый, в меру твердый.
4. VESA крепление, два варианта монтажа, VESA 80 и 100.
1. Блок питания довольно габаритный и ощутимо тяжелый. В какой-то момент у меня даже закралось подозрение что он с обычным трансформатором :)
2. Заявленные параметры — 12 Вольт 3 Ампера, 36 Ватт. Для данного компьютера просто с огромным запасом, даже при полностью нагруженном компьютере еле теплый. Допускаю, что вполне можно не только питать сам компьютер, а и несколько внешних жестких дисков и попутно заряжать смартфон от USB порта компьютера.
3. В комплекте дали три варианта сменных вилок, но две из них у нас смысла не имеют, потому оставим евровилку.
4. Также в комплекте был адаптер для подключения оптического S/PDIF устанавливаемого в разъем наушников.
Но больше удивил меня остальной комплект. Если стойку с винтиком я еще мог понять, она может пригодиться для установки SSD, то зачем нужны четыре одинаковых винтика и четыре резиновые ножки…
Корпус компьютера изготовлен из пластмассы, смотрится строго и аккуратно, цвет черный, матовый. Но какой же он маркий, следы от рук будут почти моментально.
Все четыре стороны корпуса чем-то заняты.
1. Спереди отверстие светодиода индикации режима работы.
2. Сзади: Разъем питания, Ethernet, mini Display Port, HDMI, USB Type-C, 3.5мм аудио + оптический S/PDIF при установке адаптера.
3. Слева три USB 3.0 разъема и кнопка питания
4. Справа вентиляционные отверстия, кнопка сброса
Расположение разъемов и их количество нареканий не вызывает, хотя еще один USB не помешал бы. Но есть небольшое замечание по поводу кабеля питания, разъем установлен довольно глубоко в корпусе, потому вставлять штекер желательно так, чтобы внутрь уходила и часть изоляции штекера.
Есть информация, что USB Type-C порт данного компьютера также можно использовать для вывода видео, потому теоретически можно получить три монитора.
Взаимное расположение разъемов по сторонам корпуса.
Снизу корпуса четыре резиновые ножки, голографическая наклейка Windows и наклейки с серийным номером и пр.
В VESA крепеж компьютер устанавливается плотно, но делать это лучше аккуратно, так как рамка довольно жесткая.
Уже когда я разобрал компьютер, то понял, зачем в комплекте дали четыре одинаковых винтика. Точно такие же винты крепят корпус. Дело в том, что для установки SSD необходима разборка компьютера, потому в комплекте идут четыре запасные ножки и четыре винтика, непривычно.
Корпус разбирается легко, отклеиваем четыре ножки, выкручиваем четыре винта и снимаем дно. Никаких защелок или мешающих элементов корпуса нет.
Продолжение разборки.Плата компьютера фактически закреплена теми же винтами, что держат половинки корпуса, потому после открывания её можно беспрепятственно вынуть из корпуса.
Внутри сразу виден предустановленный модуль памяти и WiFi адаптер производства Intel. Выше видна батарейка питания часов
.
Всего в компьютере четыре разъема расширения, два для установки ОЗУ, один для WiFi модуля (подписан) и один для SSD, причем SSD может быть как 80мм длиной, так и 60, хотя в описании было заявлено только насчет размера 2280.
Крепеж для платы также уже установлен, получается, что тот что дали в комплекте, также является запасным.
WiFi антенн две, обе небольшого размера и приклеены к верхней части корпуса в районе передней панели. Подключены к плате при помощи разъемов, разъемы при этом зафиксированы герметиком.
Модуль памяти самый обычный, производства Самсунг, судя по дате производства указанной на наклейке, новый.
Так как снизу больше ничего интересного нет, то перейдем к верхней стороне платы. Здесь уже компонентов побольше, причем довольно ольшую часть платы занимает система охлаждения.
Конструкция сделана так, что весь горячий воздух сразу выбрасывается за пределы корпуса. Хотя понятие «горячий» в данном случае весьма условно, так как воздух скорее теплый.
К слову о системе охлаждения, регулировка оборотов вентилятора весьма продуманная, да и сам вентилятор очень тихий даже в режиме максимальной мощности. При включении компьютера вентилятор несколько секунд работает на полную мощность, но потом полностью выключается и включается уже при ощутимой нагрузке. Вернее включается он скорее всего и раньше, но на очень низких оборотах.
На сайте cnx-software был измерен уровень шума в сравнении с популярным Voyo Vmac Mini
Уровень шума (дБА)
Окружающий шум (он же Тишина) 38,5 до 38,9
MINIX NEO N42C-4 Холостой ход 39,1 до 39,5
MINIX NEO N42C-4 Стресс-тест 39,7 до 40,4
Voyo Vmac Mini — бездействует 52,3
Voyo Vmac Mini — Стресс-тест 52,5 до 57,5
1. В процессе разборки выяснилось, что светодиодов индикации включения поставили аж три штуки, синий в рабочем режиме, зеленый в спящем, за что отвечает третий светодиод, я так и не понял.
2. Разъем подключения аудиовыхода.
Кнопка включения питания, левее виден разъем неизвестного назначения.
В противоположной стороне платы (по диагонали), вторая кнопка, перезагрузки. И также здесь расположен дополнительный разъем, правда уже более понятного назначения. По крайней мере имеющий внятное наименование контактов.
Слева от кнопки находится четырехконтактный разъем подключения вентилятора, а еще левее двухконтактный разъем подключения батареи.
Чтобы снять вентилятор, пришлось выкрутить два винта и отклеить часть тканевого скотча. Для охлаждения применен вентилятор AB6305HX-E0B, применяемый также в ноутбуках HP ProBook 6360 и 6360B, потому проблем в случае необходимости замены не возникнет.
Еще четыре винта, и снимаем целиком всю систему охлаждения.
Маленькая, но весьма существенная разница в сравнении с почти всеми китайскими компьютерами, которые мне попадались до этого. В качестве термоинтерфейса применена термопаста, а не теплопроводящая резина. Правда термопаста довольно густая.
На всякий случай упомяну, разборку я произвожу уже после тестов, чтобы результат был более корректным.
Вот теперь можно нормально рассмотреть все, что установлено на плате.
SoC N4200 на базе ядра Apollo Lake, довольно известный и выпускающийся уже около года. Производитель компьютера зачем-то по краям дополнительно приклеил пару полосок двухстороннего скотча.
Система охлаждения мне понравилась, но вот что точно стоит отметить, это наличие нормальной защиты по практически всем внешним интерфейсам (элементы подписанные как ESD и FB). Сделано действительно правильно, я подобное редко встречаю даже у фирменных устройств.
Стабилизаторы питания и прочая электроника.
Коротко о ключевых компонентах.
1. Некий микроконтроллер MINI58ZDE на ядре Cortex-M0, расположен около кнопки включения.
2. ANX7428 rонтроллер порта USB-C jn Analogix
3. ALC662, аудио чип.
4. RTL8111, контроллер гигабитной сети.
1. eMMC флеш память от Самсунга
2. Чип NCT5569D, назначение неизвестно.
3. RT5074 — многоканальный стабилизатор напряжения
4. Входной коммутатор питания.

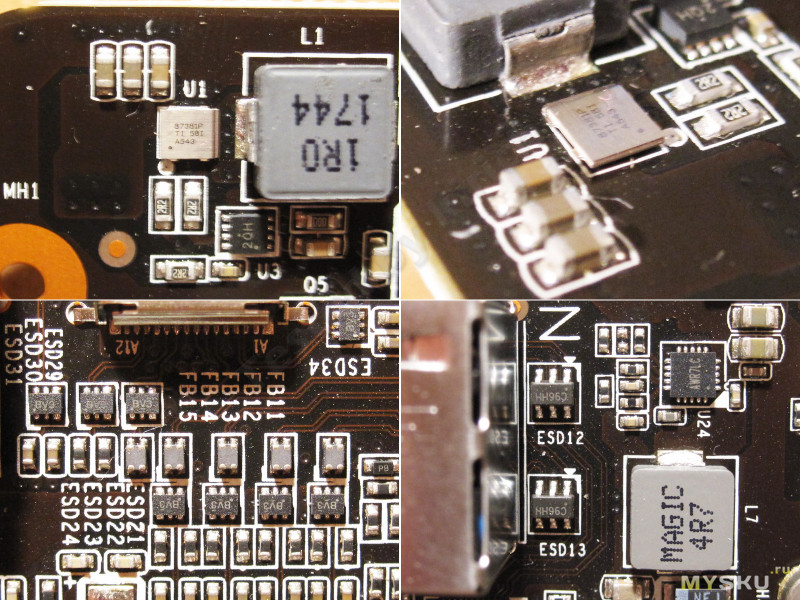

1, 2. Также на плате обнаружена транзисторная сборка CSD87381P в любопытном корпусе.
3, Элементы защиты немного поближе.
4. Причем установлены они даже в цепи Ethernet разъема.
