Мал клоп, да дорог. Тест мультиметра-осциллографа UniT UT81B
Как гласит древнефиникийская пословица - осциллограф - это очень круто. И не смотря на то, что эти граждане баловались человеческими жертвоприношениями, с ними нельзя не согласиться. Тем более, что за жертвоприношения они все же ответили - Карфаген был разрушен.
Продолжая древнюю мысль, можно заметить, что портативный осциллограф - это еще круче. Правда, тут есть нюанс. Покупая обычный прибор, вы платите только за его функциональные характеристики - чем они лучше, тем дороже стоит осциллограф, оно и понятно. А вот в случае с портативной версией, вы должны заплатить еще и за то, что весь этот функционал запихали в ограниченное пространство. И чем это пространство ограниченее, тем дороже оно будет стоить. В общем - чем меньше, тем дороже. А стоит ли оно того? Давайте-ка попробуем пораскинуть мозгами на эту тему.
Первый пациент, которого мы будем изучать в этом контексте - мультиметр-осциллограф UniT UT81B.
Коробочка:
Внутри коробочки еще одна, мягкая:

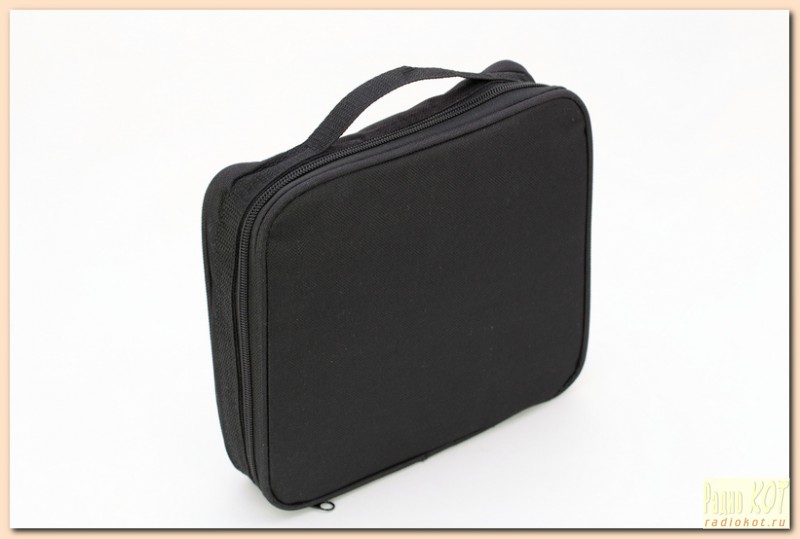

 Удобная штуковина для переноски и хранения прибора. Закрывается на молнию, ручка в наличии. Открываем чемоданчик и смотрим, как там все внутри устроено:
 Красиво, душевно, хорошо! Вытряхиваем все это на ровную горизонтальную поверхность и смотрим комплектацию:

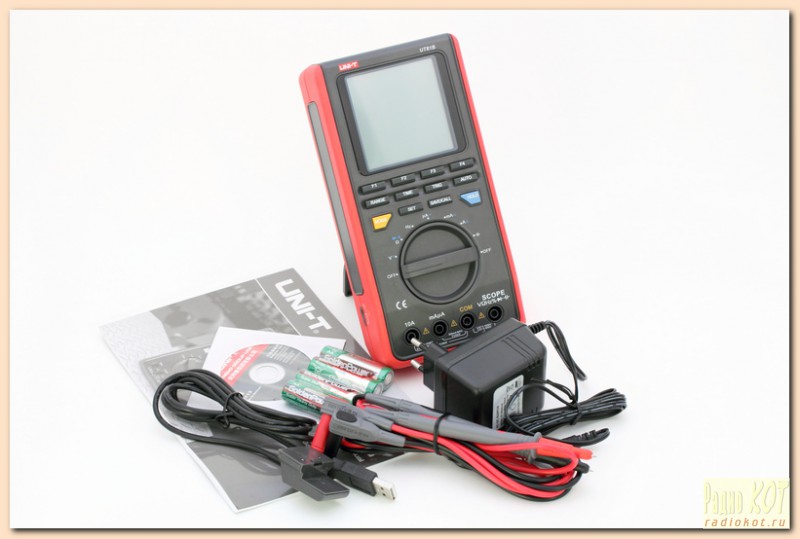

 В комплекте: сам прибор, блок питания к нему, комплект щупов, USB кабель для подключения к компьютеру, мини CD с софтом, инструкция и - да, батарейки входят в комплект!
Ну, теперь рассмотрим все поближе. Сначала - сам приборчик.
 Разумеется, все элементы управления мультиметром сосредоточены на передней панели. Равно как и гнезда для подключения щупов.

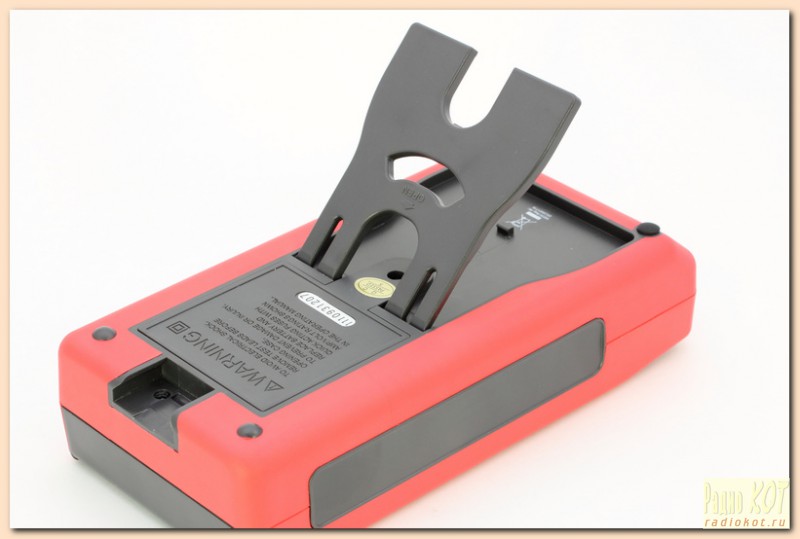

В задней части располагается подставка, батарейный отсек:

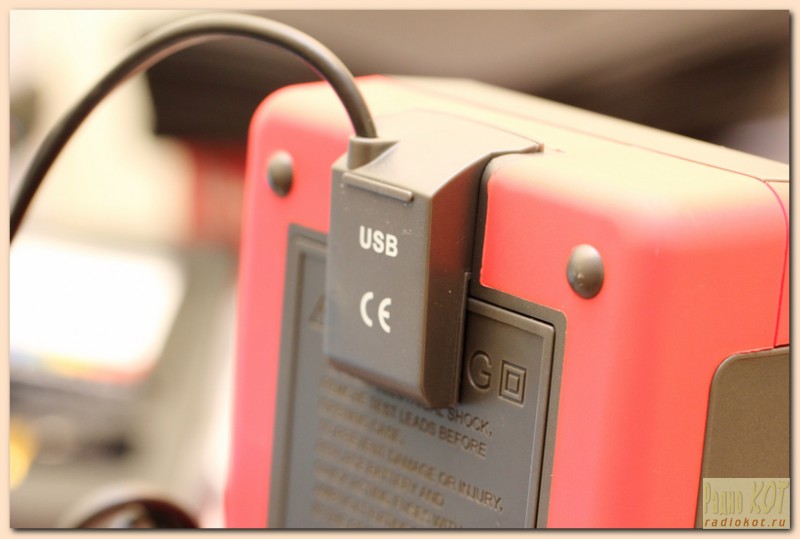

  А еще такая хитрая штука, как оптический канал связи с компьютером:

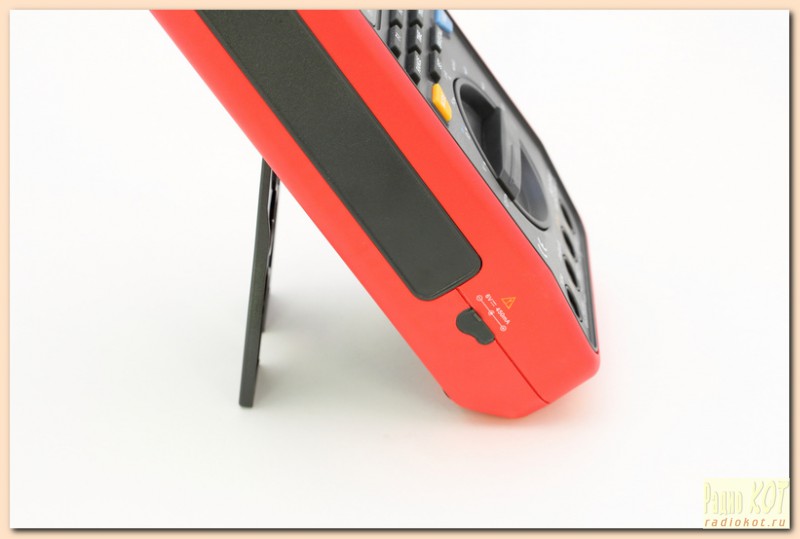

 Пока не забыл, скажу сразу - подставка очень неудобная. У нее отсутствуют какие-либо стопорные механизмы и она совершенно свободно болтается, будучи освобожденной от фиксирующих защелок. Таким образом, прибор довольно сложно установить на ровную гладкую поверхность. Как говорится в известном анекдоте - "Конечно, неудобно, ноги-то на льду разъезжаются". То есть угол наклона стоящего на столе прибора призодится подбирать не по лучшей видимости экрана или доступности элементов управления, а таким образом, чтобы подставка не отъехала и мультиметр не грохнулся на стол. В общем - не продумано. Хоть бы резиновую полоску наклеили на кромку подставки - уже было бы гораздо лучше.

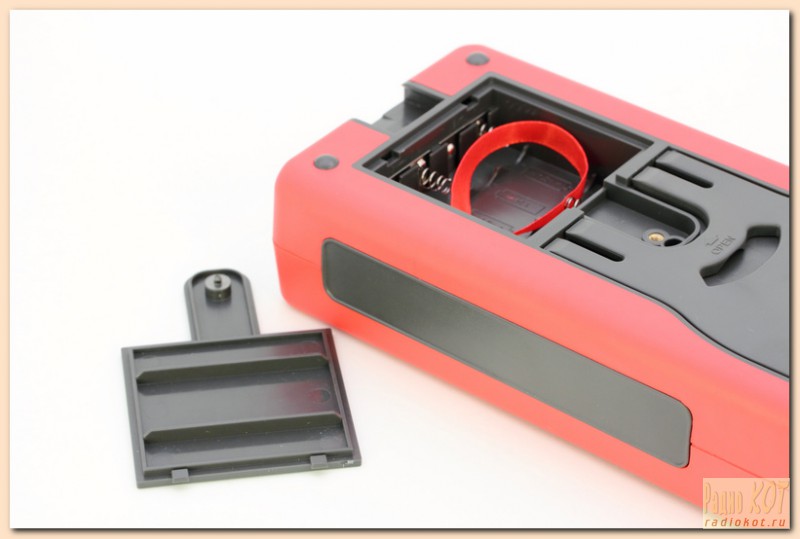

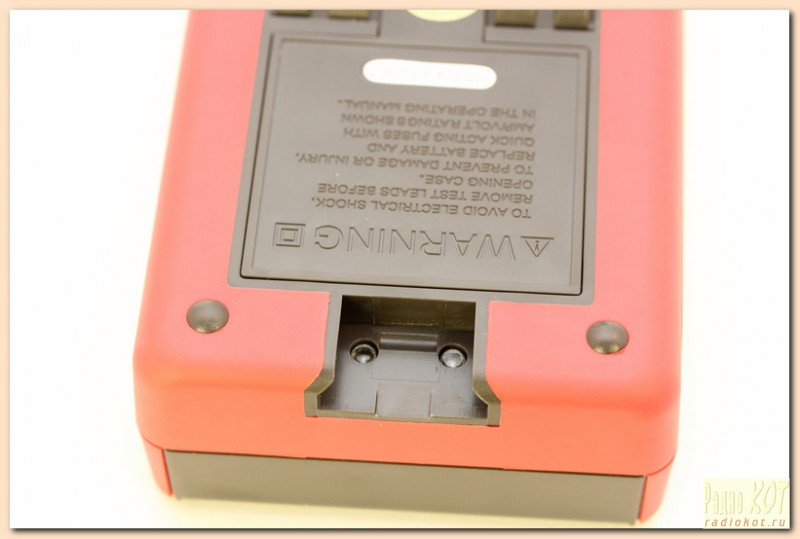

Батарейный отсек, он и в Гондурасе батарейный отсек - ничего примечательного в нем нет. Ленточка для извлечения батарей есть, стопорная шайба винта крышки отсека тоже, тут все удобно.
На боковых стенках прибора нет ничего примечательного. Да вообще ничего нет, кроме разъема внешнего питания, предусмотрительно закрытого резиновой заглушкой.
 Кстати, сам разъем питания - не стандартный.
 Он значительно длиннее. С одной стороны - это хорошо - случайно выдрать его из разъема не получится. С другой - если по какой-то причине разъем даст дуба, найти замену будет затруднительно.

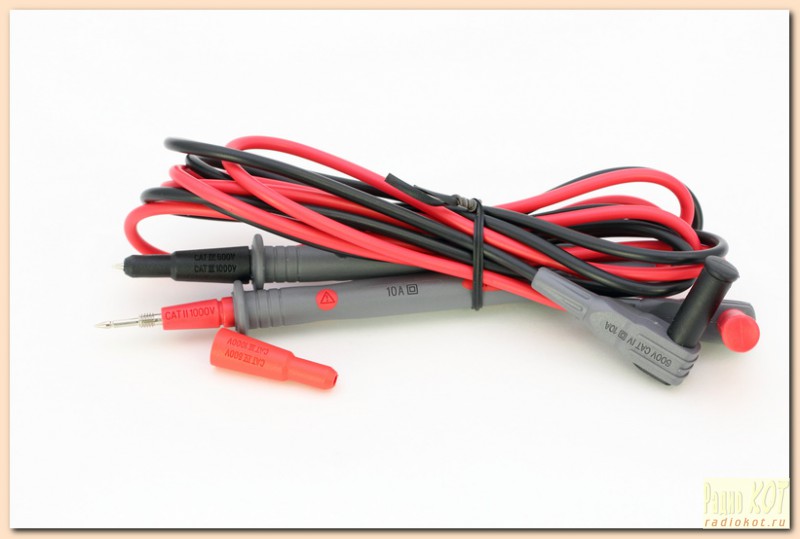

Щупы мультиметра:
 Ничего выдающегося, просто добротные щупы, на которые, можно накрутить "крокодилы", сняв пластиковые накладки.
Кстати, о крокодилах - почему-то на разных сайтах комплектация этого прибора разнится. Иногда крокодилы входят в комплект, иногда - нет. С чем это связано - не знаю. Возможно, производитель со временем расширил комплектацию и стал включать крокодилы в комплект.
А теперь наша постоянная рубрика - анатомический театр для любозначтельных.
В этот раз, между прочим, я даже не совершу ничего крамольного, разобрав приборчик. Согласно инструкции, это действие является штатным в случае необходимости замены предохранителей - они находятся внутри и отдельного доступа к ним не предусмотрено.
Лады, откручиваю все болты, которые смог найти, задняя крышка прибора свободно снимается:

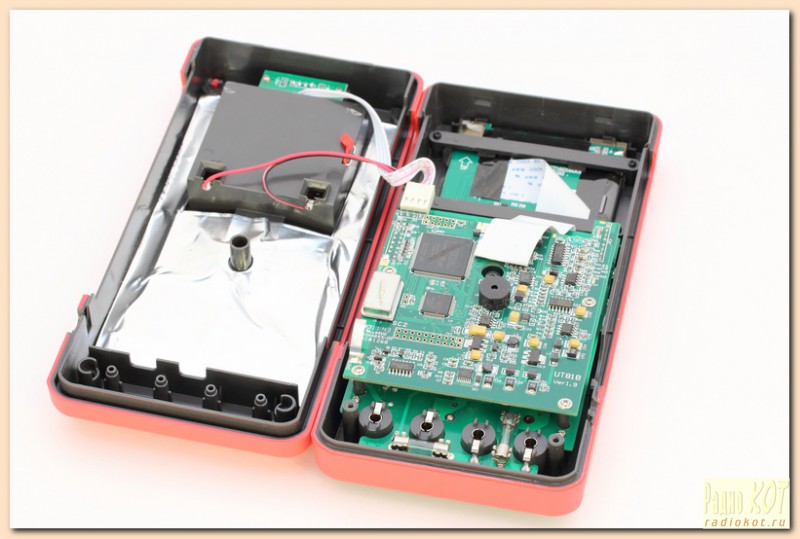

 Внутренности мультиметра представляют собой трехслойный бутерброд:

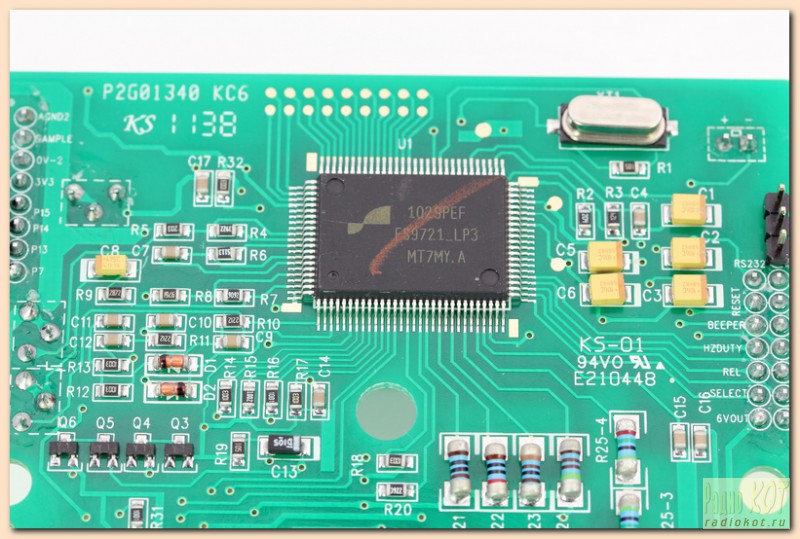

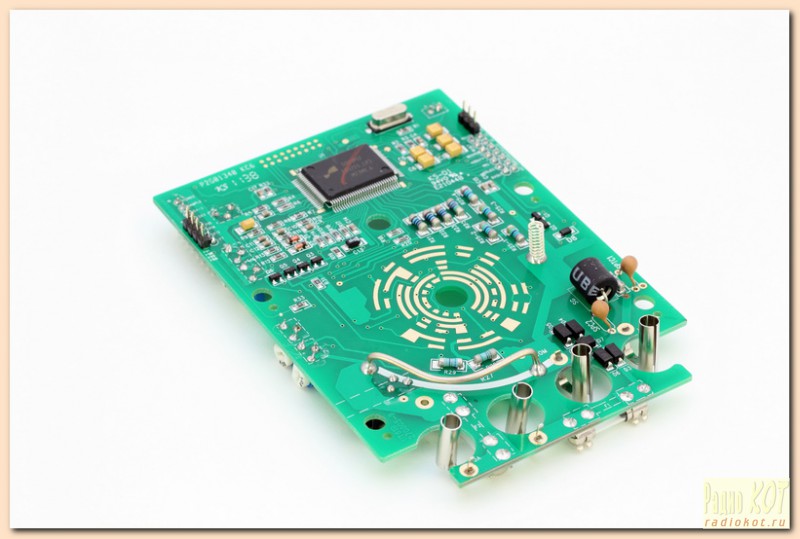

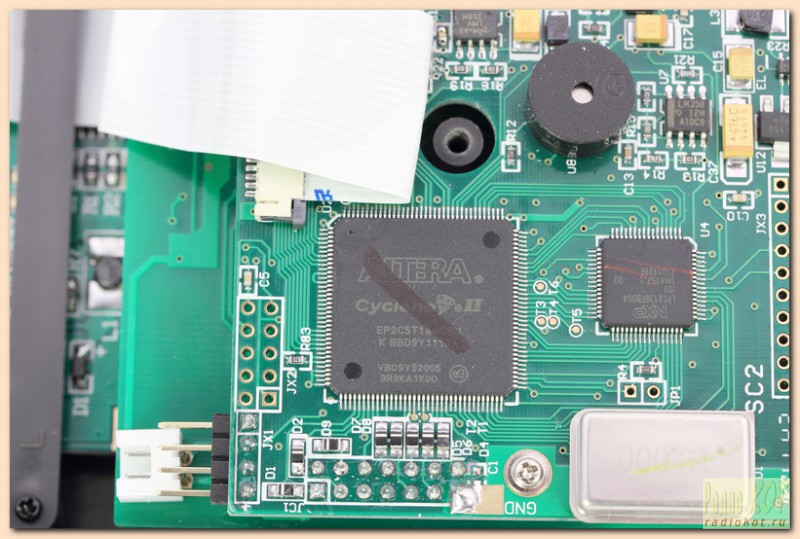

 На первом слое - колбаса в виде ПЛИС Altera Cyclon II и управляющего ею контроллера от NXP:

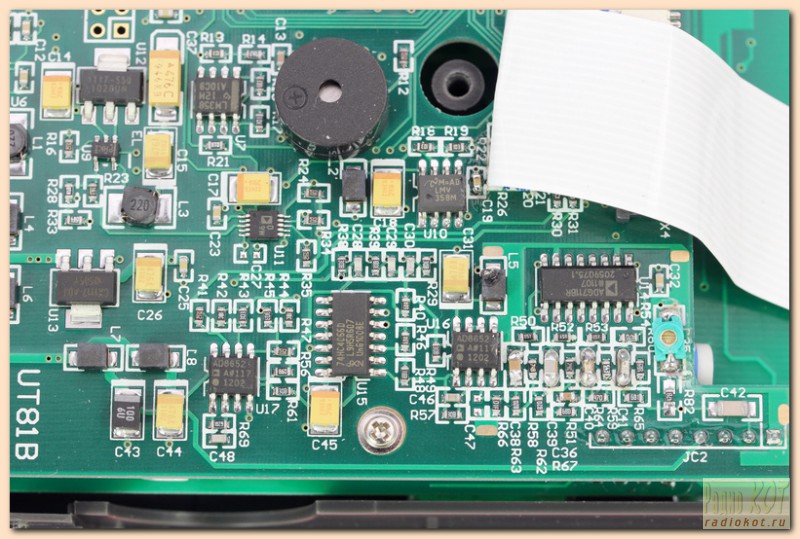

 Ну и всякая мелочевка, типа ОУ, АЦП и прочего:

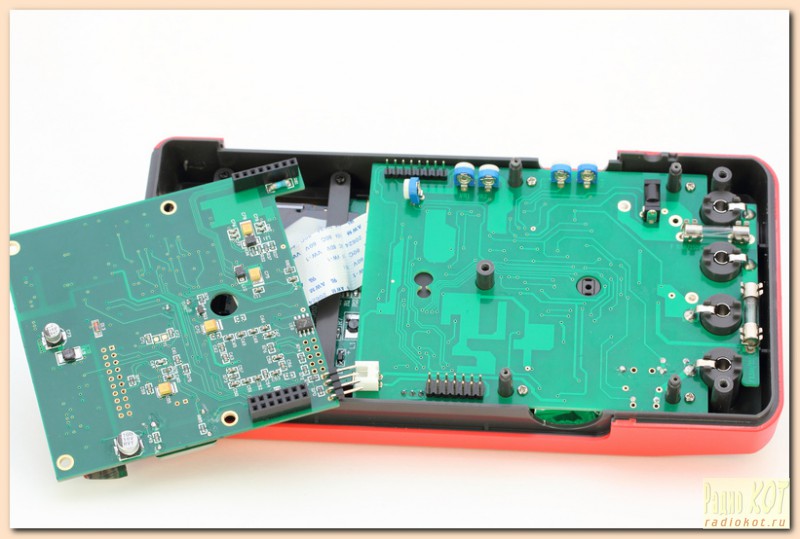

 Если снять верхнюю плату, под ней окажется следующий слой:
 Оборотная сторона второго слоя выглядит так:

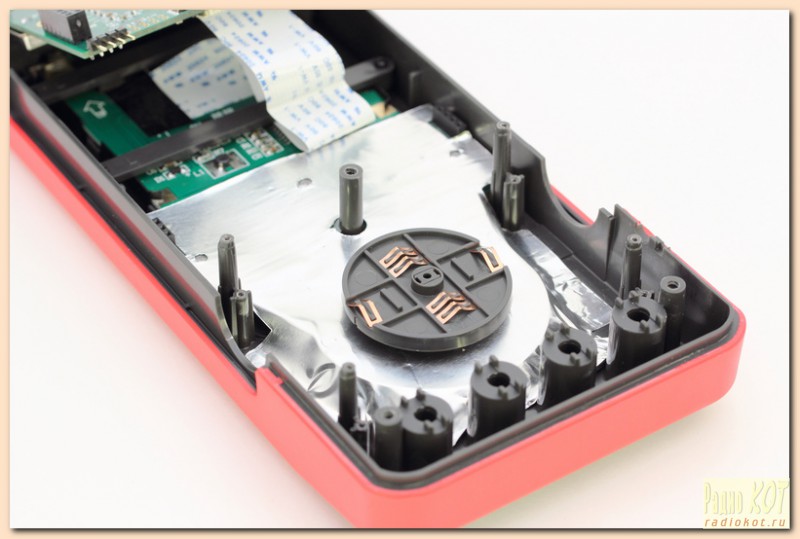

  Под ней - переключатель режимов работы мультиметра и третий слой - собственно плата ЖКИ:
 Что ж, по качеству сборки лично у меня претензий никаких совершенно. Все очень аккуратно, надежно собрано, обе крышки корпуса экранированы. Сам корпус не скрипит, не "дышит" и лежит в руке эдаким монолитным кирпичем. Между прочим, машинка довольно тяжелая - полкило чистого веса с батарейками.
Отлично, переходим непосредственно к тестам, пробежавшись быстренько по основным ТХ прибора:
Мультиметр:
• Разрядность шкалы мультиметра: 4000 отсчетов
• Постоянное напряжение: 400mV/4V/40V/400V/1000V: ±(0.8%+8)
• Переменное напряжение: 4V/40V/400V/750V: ±(1%+15)
• Постоянный ток: 400µA/4mA/40mA/400mA/4A/10A: ±(1.5%+8)
• Сопротивление: 400Om/4kOm/40kOm/400kOm/4MOm/40MOm: ±(1%+5)
• Емкость конденсаторов: 40nF/400nF/4µF/40µF/100µF: ±(3%+8)
• Частота: 10Hz – 10MHz: ±(0.1%+3)
Осциллограф
• Полоса пропускания : 8MHz
• Интерфейс: USB
Габариты 200мм x 100мм x 48мм
Вес 498г
Разумеется, интереснее всего протестировать осциллограф - с него и начнем. В качестве источника сигналов я использовал уже неоднократно проверенный функциональный генератор ATTEN ATF20B.
 Ставим на выход двойную амплитуду 2В и частоту 500Гц, синус.

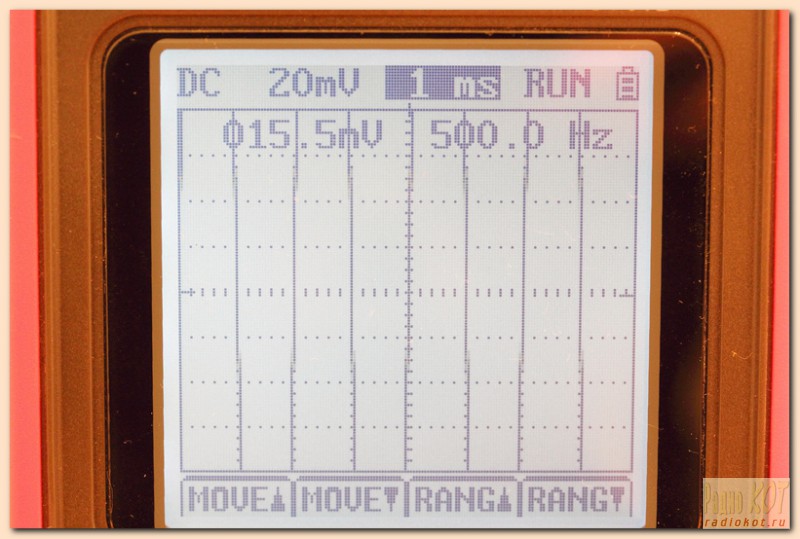

 Мультиметр показывает что-то невразумительное:

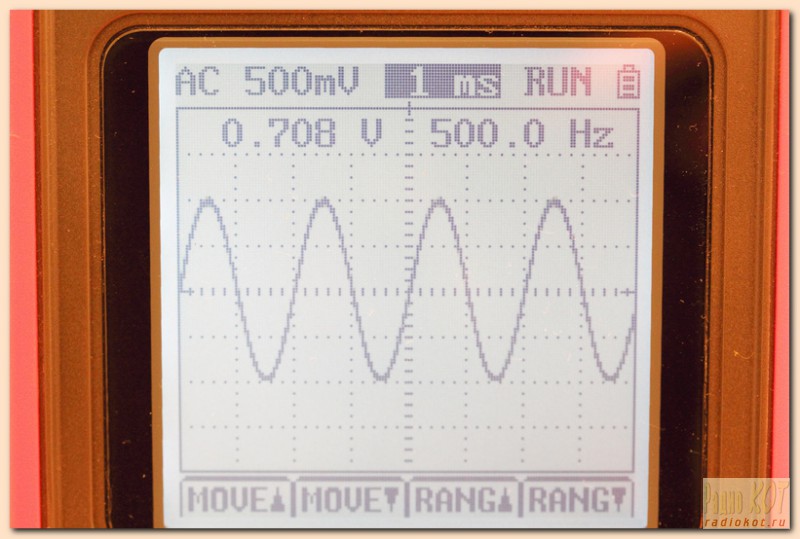

 Но у нас есть волшебная кнопочка AUTO, которую я и нажал - помогло:
 Надо осциллограммой расположились показания вольтметра переменного тока и частотомера.

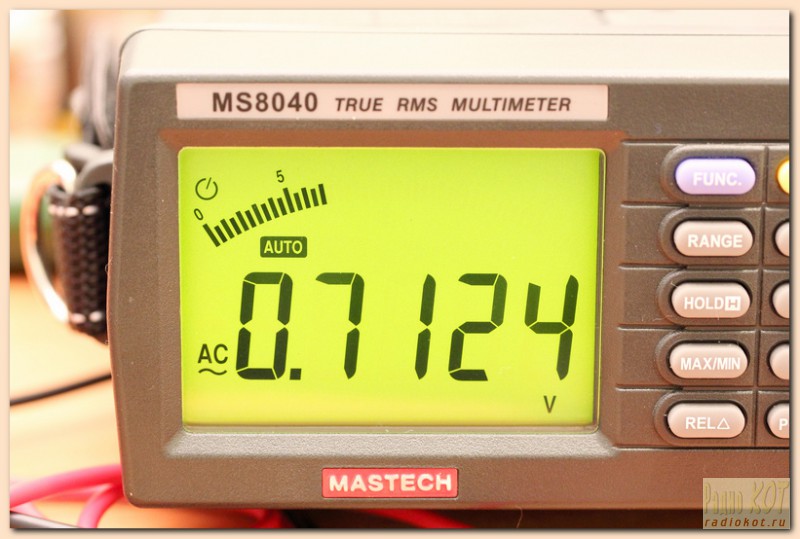

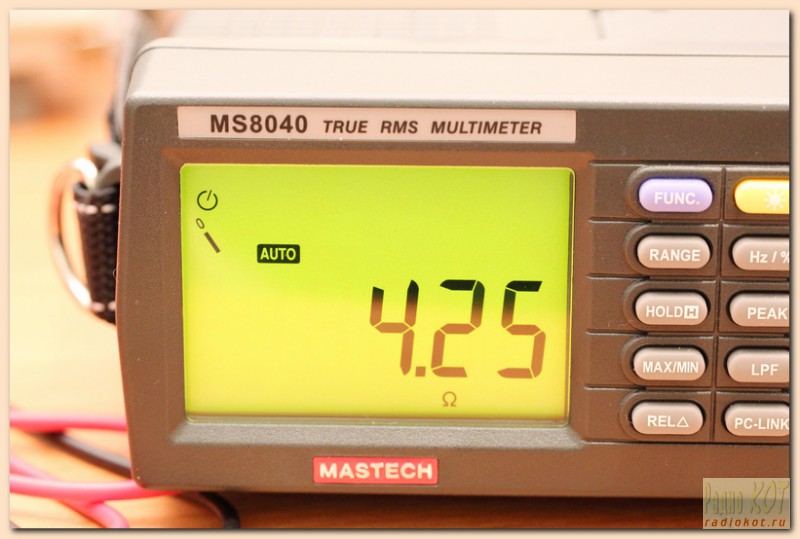

Для контроля я воспользовался цифровым мультиметром Mastech MS8040:
 Пока вроде все неплохо. А теперь, как обычно, я буду увеличивать частоту сигнала, пока что-нибудь не изменится, ну и в конце - традиционные пляски на костях.
1КГц:

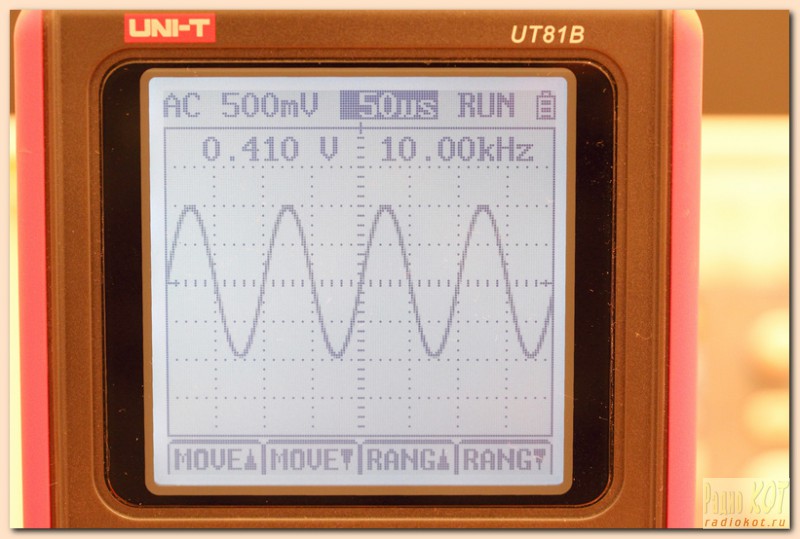

 10КГц:
 Вольтметр как-то поплыл. На контрольном пока все хорошо:

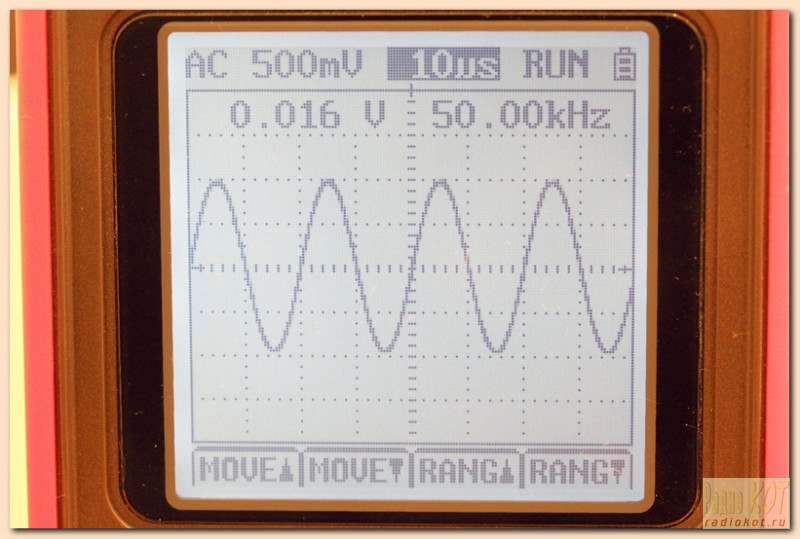

 50КГц:
 Все, вольтметр сдох окончательно и величину сигнала можно оценить только по сетке осциллографа. Контрольный, правда, тоже начал подвирать, но не настолько:
100КГц:

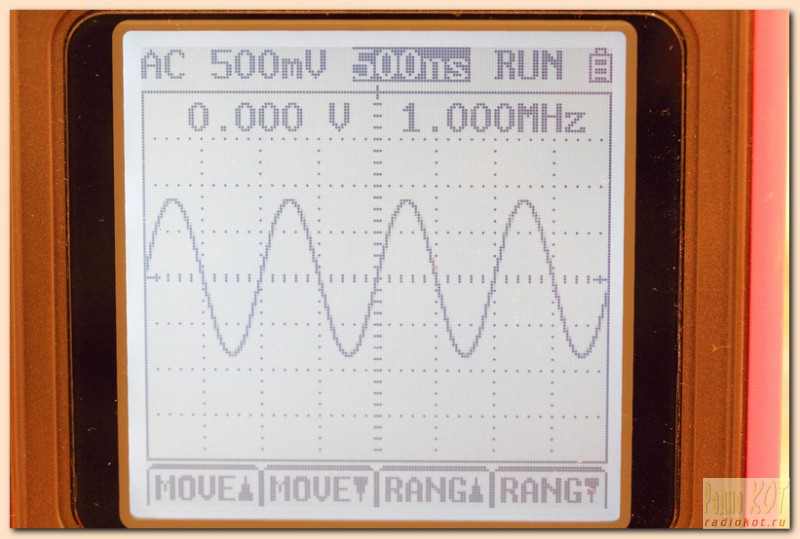

 1МГц:
 Теперь уже поплохело осциллографу, но частотомер держится молодцом.

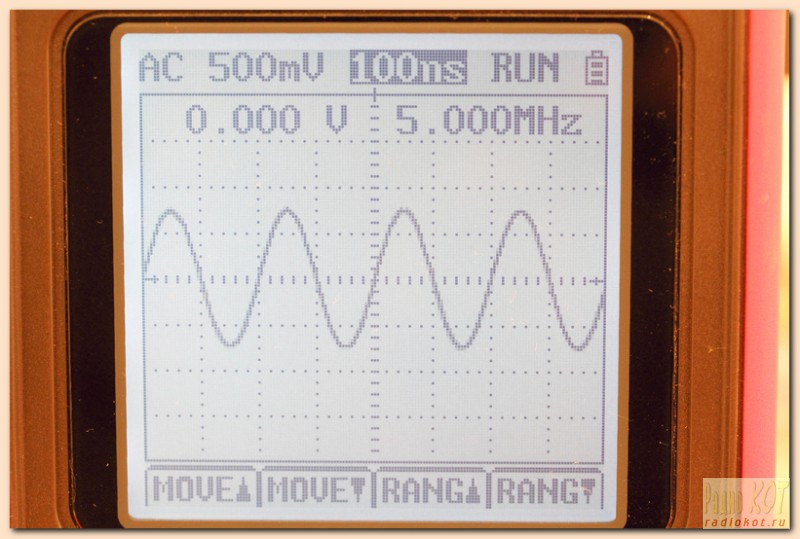

5МГц:

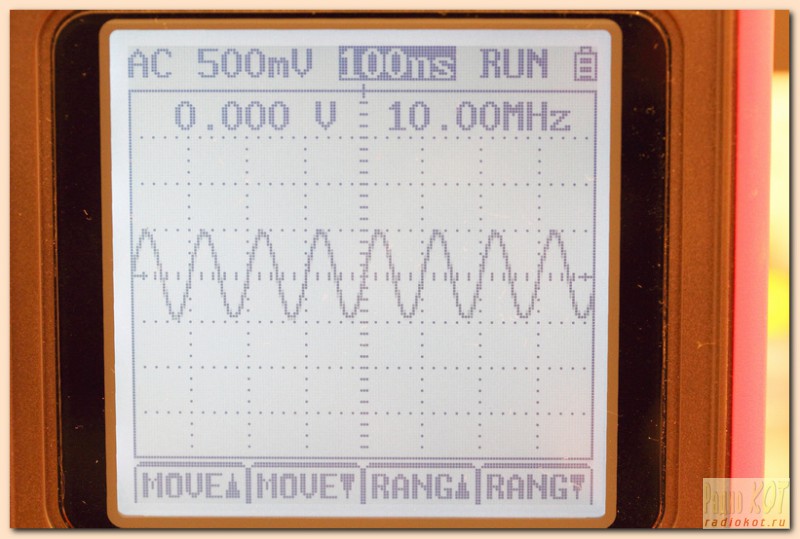

 10МГц:
 Ну и в качестве издевательства - 15МГц:
 Не смотря на то, что завяленная полоса частотмера - 10МГц, как видите, он справился с частотой значительно большей. Но это был предел его возможностей. При увеличении частоты еще на 1 МГц, частотомер отказался работать, сказав, что это уже слишком.
Теперь немного прямоугольного сигнала:
100КГц:

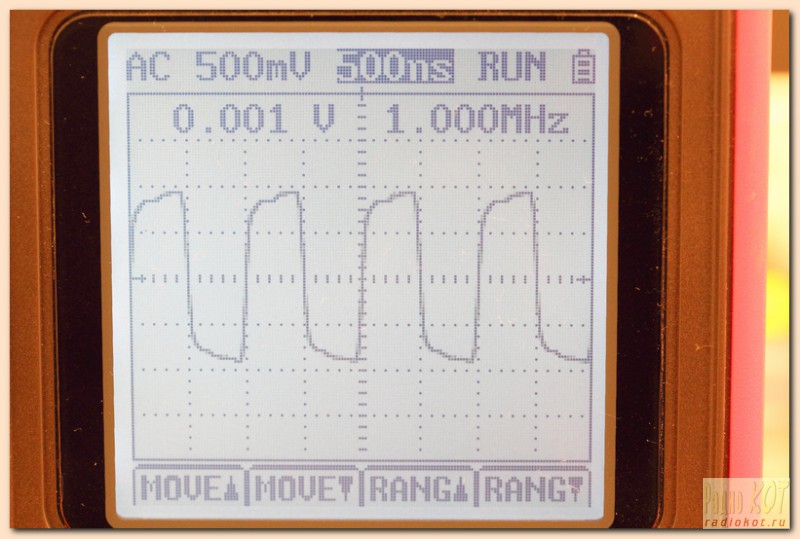

 1МГц:
 Ну, в общем и целом, можно сказать, что осциллограф - не самая сильная сторона данного прибора. В диапазоне сигналов до 1 МГц он худо-бедно справляется со своими обязанностями, правда, как-то уж ощутимо корежит форму прямоугольника. Но вот после 1МГц он уходит в несознанку и начинает бормотать что-то несуразное.

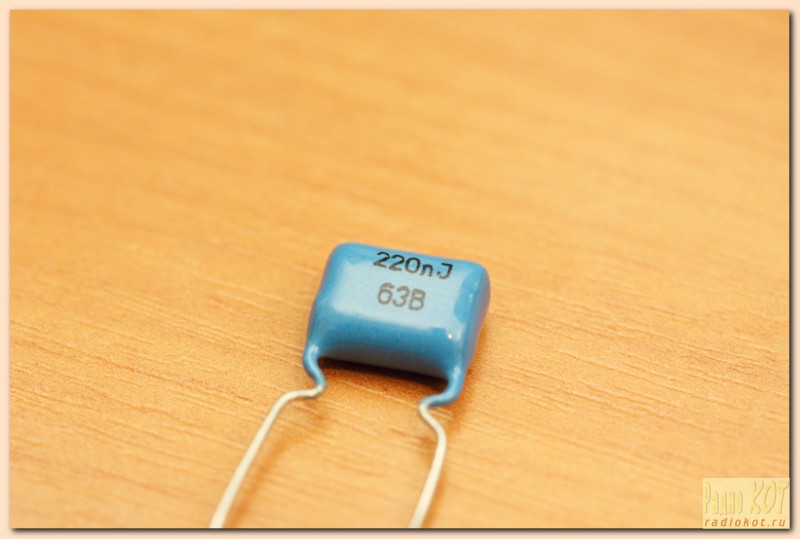

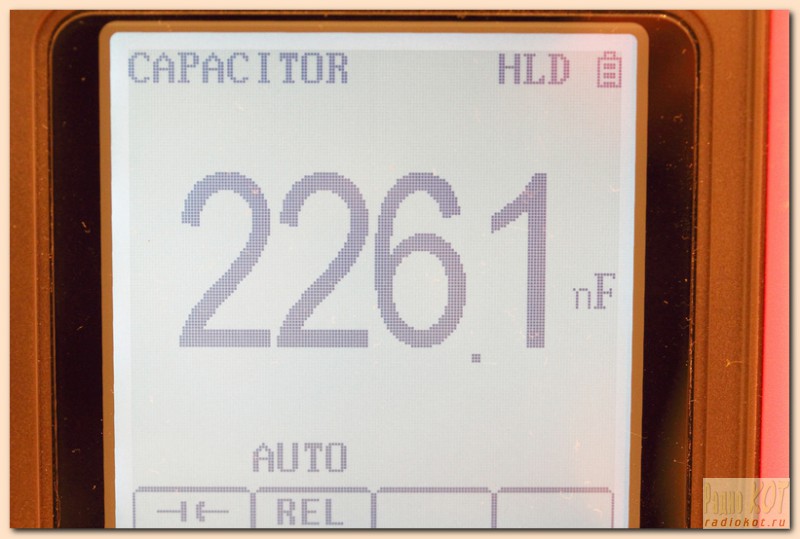

Для чистоты эксперимента я измерил величину случайно оказавшихся на столе резистора и конденсатора:
     Ну, тут вроде особых претензий нет - все измеряется с приемлимой погрешностью.
Что еще хочется отметить по результатам работы с прибором. Явно недостаточная яркость и контрастность экрана. По началу, приходилось изрядно напрягать глаза, чтобы что-то рассмотреть через глянцевый пластик, закрывающий ЖКИ. Да, с одной стороны, мы уже избаловались цветными, констрастными дисплеями компьютеров, наладонников, цифровых осциллографов и обычный, черно-белый ЖК экран выглядит на их фоне весьма бледно. С другой стороны, общаясь с контрольным мультиметром, я совершенно не напрягаю глаза и подстветка к него куда как ярче. Это даже на фотографиях хорошо видно.
Но у нас же есть еще одна замечательная функциональная особенность - наш мультиметр можно подключить к компьютеру через USB порт и вообще забыть про штатный дисплей.
Для сего действа надо установить прилагающийся софт с компакт-диска, что и было сделано секунд за 30. Никаких лишних вопросов - все происходит молча и стремительно.
Запускаем программу:
 Чтобы начать работу с мультиметром, надо соединить его с компьютером входящим в комплект кабелем

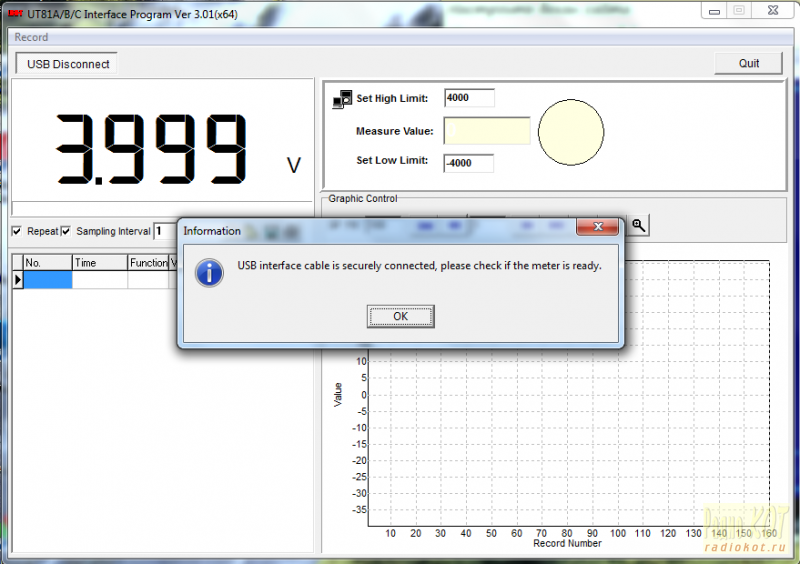

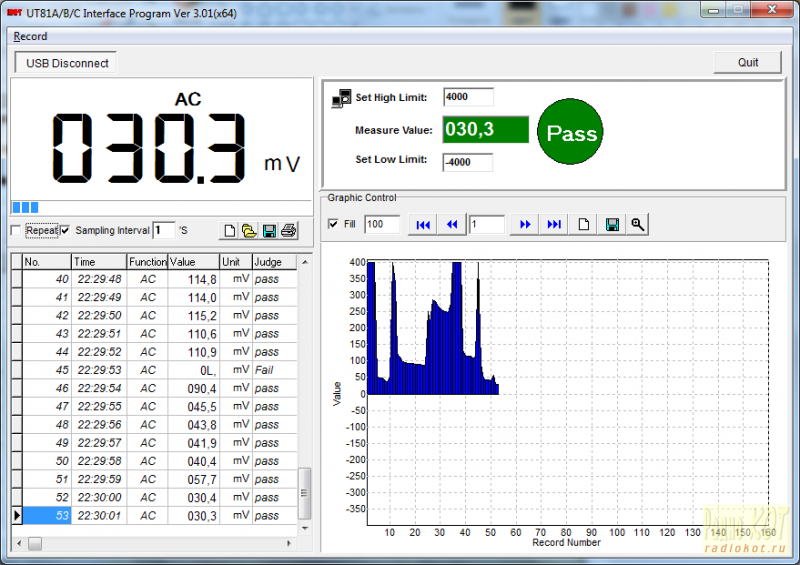

 И нажать на кнопку USB connection. В первый раз у меня что-то пошло не так:
 Сначала я подумал, что программа не желает работать с моей 64-разрядной версией Windows 7, но все оказалось несколько проще. Собирая прибор, я неправильно воткнул внутренний разъем USB коннектора. Сделав все как надо и снова нажав на кнопку, тут же был получен положительный результат:
  Красота. Очень удобно, особенно, когда нужна записать изменяющийся сигнал или мониторить какой-то параметр, изменения которого произойдет неизвестно когда. Все параметры пишутся в обычный текстовый файл, который потом можно скормить кому угодно - хоть Excel-ю и построить потом красивые графики.
Ну, пожалуй хватит. Еще чуть-чуть про цену и все. На момент написания статьи, цена данного прибора колебалась в пределах 8-9 тысяч российских рублей. Ну, исключая, конечно, некоторые одиозные магазины, где его предлагали за 15 тысяч. Цена, на мой взгляд, высоковата. Ну если только вам не нужны позарез какие-то специфические его функции, коих у него конечно много, но вот работают они как-то не очень.
Как я говорил в начале - это только первый прибор из семейства компактных осциллографов, продолжение следует.
Итого:
Плюсы: широкая функциональность, компактный размер, полоса частотомера превышает заявленную производителем, качественная сборка, подключение к ПК.
Минусы: довольно узкая полоса пропускания вольтметра и осциллографа по сравнению с завленной, несколько завышенная цена, бледный, трундочитаемый дисплей, непродуманная подставка.
Большое спасибо магазину repairbaza.ru за предоставленное на тестирование оборудование.
