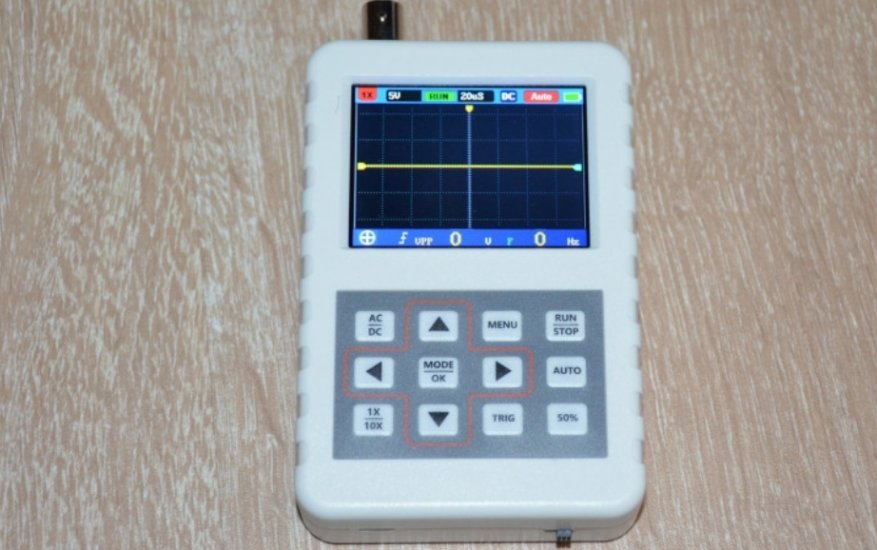

Достаточно сложный выбор стоял между карманным осциллографом (30MHz) и портативным USB осциллографом-приставкой. Забегая вперед, скажу что выбрал карманный FNIRSI, так как он более удобен для первичной диагностики.
Для первичной диагностики блоков и узлов РЭА искал компактную связку оборудования для тестирования. Я перебрал огромное количество мультиметров, в том числе со встроенными функциями осциллорафа, OTG-USB осциллографы, дорогие и брендовые модели, а также переносные и стационарные. Последние обеспечивают полный функционал. но разматывать переноску и развертывать весь инструмент стараюсь только при крайней необходимости. А вот провести быстрый тест цепей и выходных параметров оборудования можно и с помощью вот такого карманного «малыша».

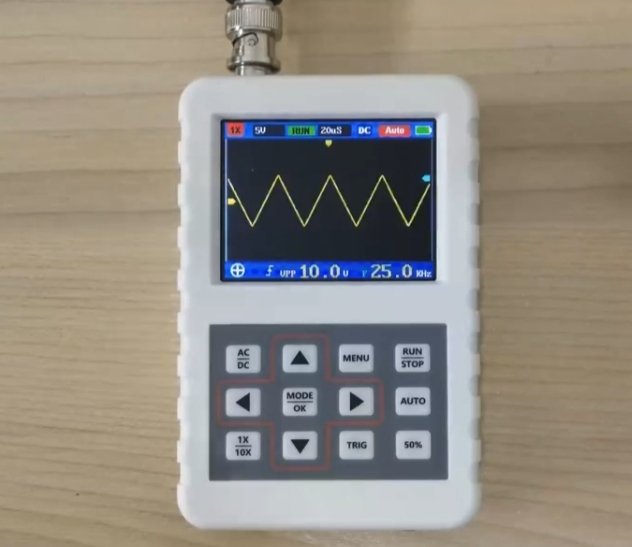

В отличие от предыдущей версии, в данной модели FNIRSI 2031h появился «разогранный» АЦП аж на 200 семплов в секунду. Это обеспечивает комфортное отображение сигналов в полосе до 30 МГц.

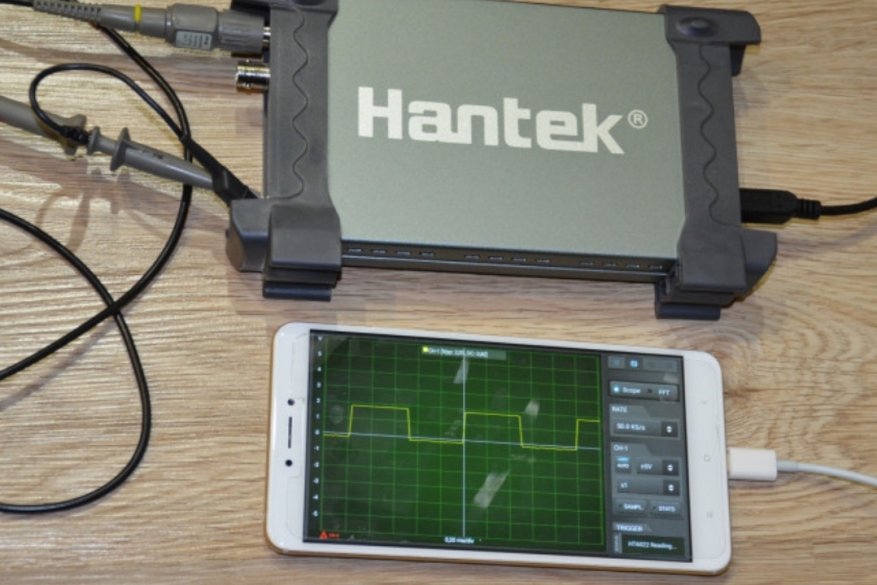

Если сравнивать с осциллографом-приставкой, например, с Hantek 6022BE, то даже при использовании мобильного телефона с OTG и приложения, использовать такую приставку не очень удобно.
Да, каюсь, пользовался и такой связкой, когда не было другой возможности. Но!
Hantek 6022BE не обеспечивает заявленные 20 МГц, и особенно сильно зависит от пропускной способности шины USB2.0.

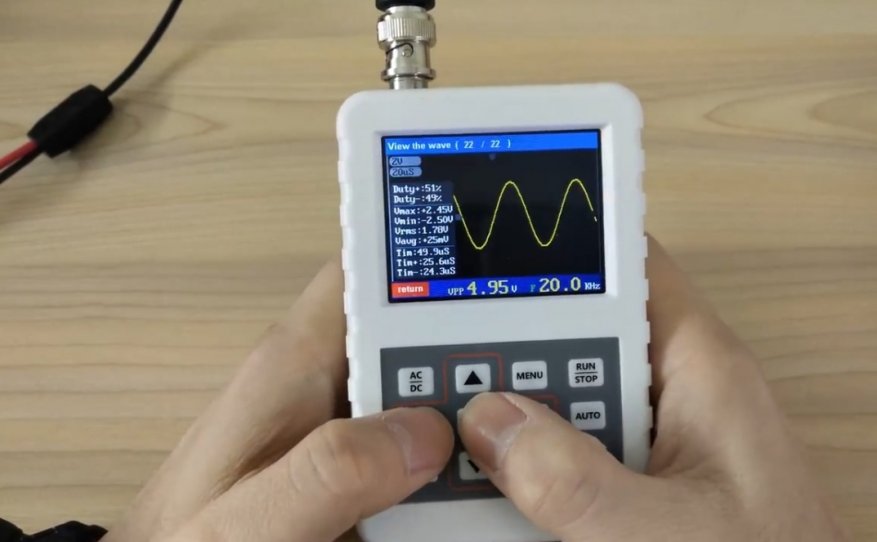

А модель FNIRSI 2031h обеспечивает отображение (и измерение) базовых параметров сигнала, таких как амплитуда, частота и скважность, отображение этих значений, сохранение форм сигнала во встроенную память.
Собственно говоря, я ни разу не пожалел о выборе. Осциллограф показывает сигналы (синусоидальной формы) до 30 МГц и служит неплохим пробником.
Чтобы не быть голослосным, я подключить генератор сигналов и провел небольшое тестирование в рабочей полосе устройства.

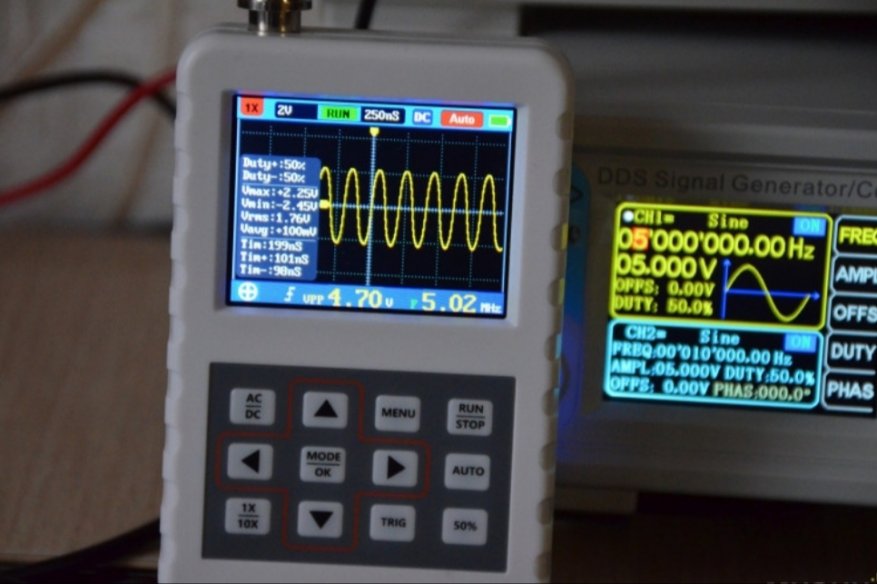

Тест сигнала (Синус) на 5 МГц.

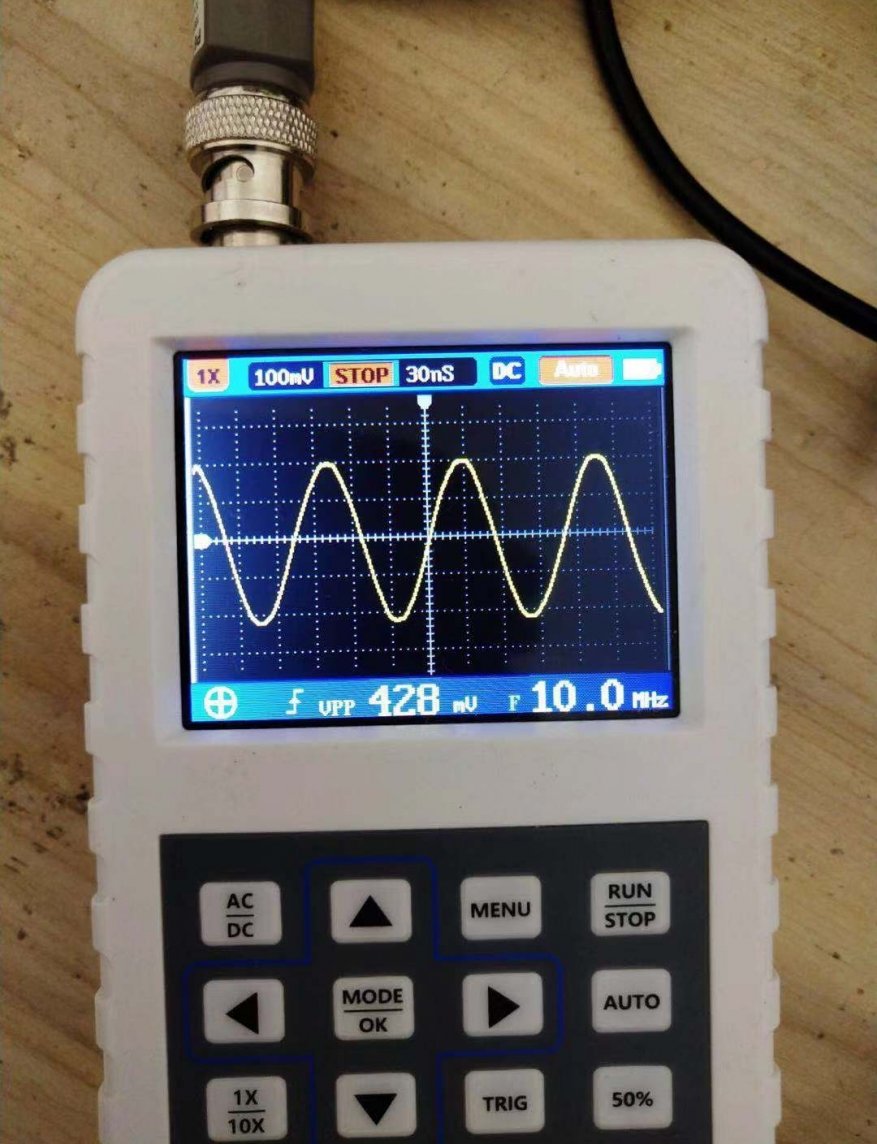

Тест сигнала (Синус) на 10 МГц.
Тест сигнала (Синус) на 15 МГц.

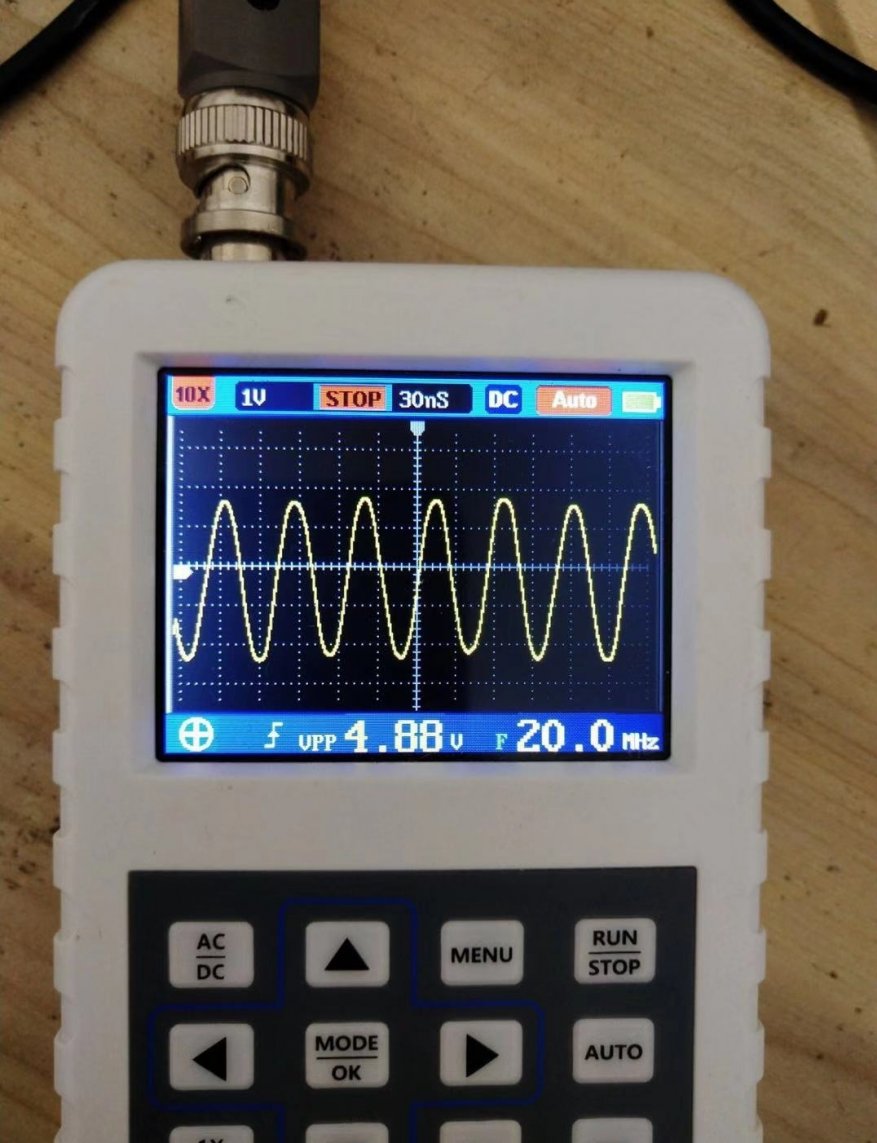

Тест сигнала (Синус) на 20МГц.
Тест сигнала (Пила) на 25 МГц.
Тест сигнала (Синус) на 30 МГц. Это предельная частота рабочего диапазона.

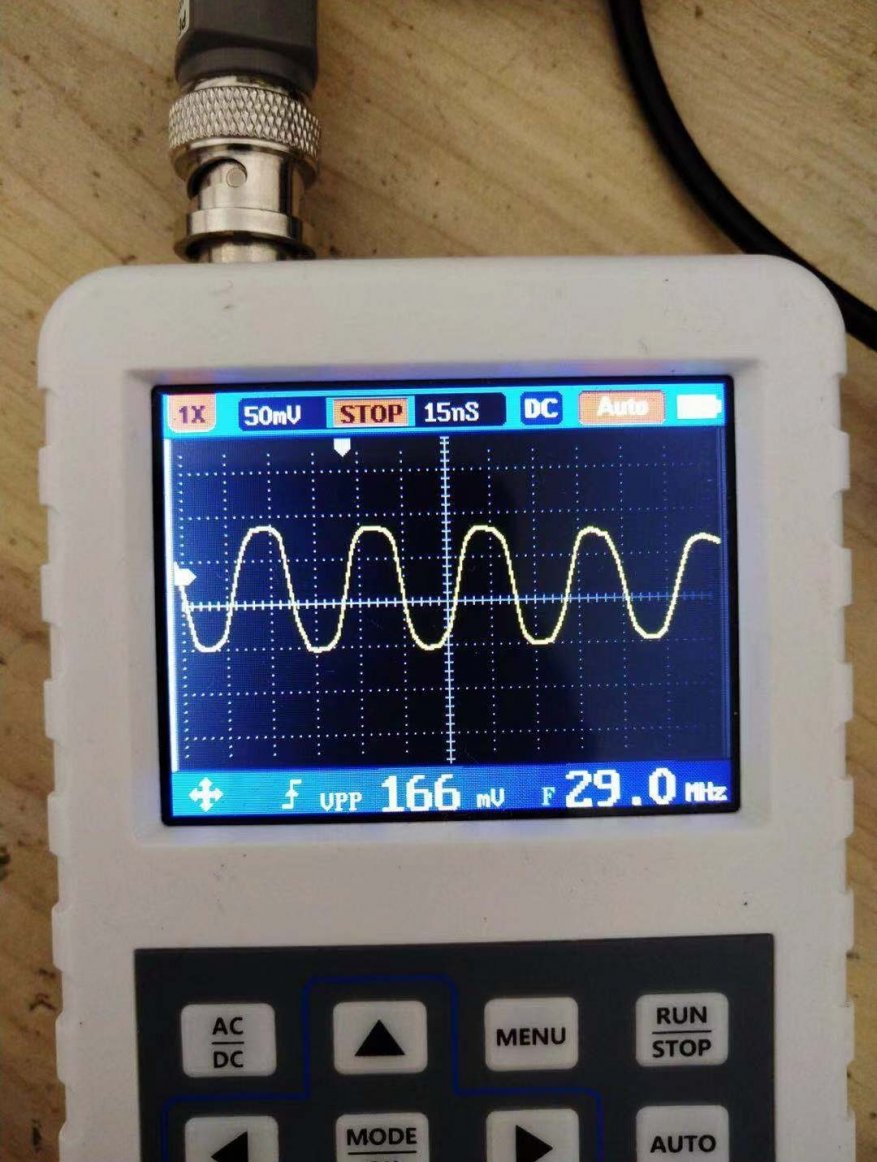

Как видно, осциллограф держится молодцом во всей полосе частот. Отображение пилы, синуса до 25 МГц практически идеальное, амплитуда отображается без искажений. На частотах, близких к 30 МГц (на фото 29 МГц) заметны незначительные искажения амплитуды сигнала, но и даже выше 30 МГц можно использовать данный осциллограф как пробник, отмечая наличие выходного сигнала и работоспособность блоков. А после диагностики можно сходить и за «большим братом» Rigol, который был на заглавном фото.
Небольшой видеоролик с обзором работы
Осциллограф меня порадовал. Хорошо, что китайские устройства развиваются, обретают более быстрые АЦП и более мощные процессоры. Данный осциллограф FNIRSI 2031h на 30МГц отлично подойдет для начинающего радиолюбителя. Это наиболее дешевый вариант с полосой 20....30 МГц. Также подойдет и для настройки акустических систем и аудиоусилителей, проверки автомобильной электрики.
