    Ещё раз про USB осциллограф-приставку Instrustar ISDS210B

    Ещё раз про USB осциллограф-приставку Instrustar ISDS210B


    Двухканальный осциллограф-приставка с генератором сигналов, ГКЧ и анализатором спектра.
    Скриншоты, пытки предельными частотами, расчленёнка и элементы тёплого лампового звука прилагаются.
    Уважаемый Sunrekax опубликовал здесь обзор данного осциллографа. Обзор я почитал, как стал выбирать приставку для возможных вылазок, да и чтобы лишний раз не доставать свой «большой» осциллограф. К тому же, в этой приставке есть генератор сигналов, скромный, но мне пойдёт, и ГКЧ, с помощью которого можно снимать АЧХ всяких усилителей. Решил заказать.

    Через 9 дней курьер СПСР приволок до дома посылку. С наличием отсутствия всегрызущих почтовых крыс повезло, посылка повреждена не была.
    Распаковка
    Сама посылка

    А в ней

    А в коробке





    В комплекте идёт сам осциллограф, два щупа для осциллографа (с комплектом разноцветных колец и отвёрткой для подстройки), щуп для генератора сигналов и неожиданно приличный по длине и качеству usb кабель.
    Прилагается диск с софтом и полезными для любителей изучать технический китайский видюшками.
    Однако лучше сразу скачать свежую версию программы Multi Viranalyzer.

    С одной стороны прибора гнездо usb, индикатор питания, регулировка смещения и амплитуды встроенного dds.

    С другой — входы каналов осциллографа, выход калибратора и выход dds.
    Весит добро ~347 грамм.

    Обещается нам на странице продавца вот что:






    Ставим программу, подключаем приставку, вот что вышло при проверке встроенного dds:
    Простой режим (можно регулировать настройки вращая привычные ручки):

    Профессиональный режим:

    Впрочем, в обзоре Sunrekax это всё описано, imho смысла повторять не имеется.
    Лучше посмотрим, что сей Instrustar реально может.

    Для проверки использовался старший брат, АКИП-4115/5А.

    Что же, подключим его к DDS и начнём пытать пациента.
    Как же без прямоугольных импульсов?









    Как видим, частоты больше мегагерца приводят к сильным искажениям сигнала, хотя от нечего делать можно запустить на 3MHz при обещанных 2.

    Теперь попробуем пилить (к сожалению, не бюджет :) ).
    Простая пила



    Прямая



    Обратная



    Синусоида





    Синусоиду генерировать получается до 30MHz. Неплохо, ибо обещали до 20. :)

    Что же, с генератором сигналов более-менее понятно. Попробуем попытать собственно осциллограф.
    Для этого при помощи завалявшейся атмеги, модуля ad9851, схемы и прошивки со sxem.org и такой-то матери был сколхозен dds.
    Беременным инвалидам сердечных болезней не смотреть!

    Колхозный самопал даже заработал, приступим.
    10Mhz
    ISDS

    АКИП

    20MHZ

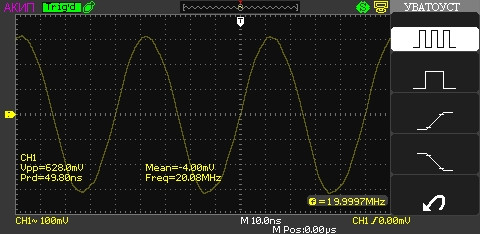

    ISDS

    АКИП

    30MHz
    ISDS

    АКИП

    40MHz
    ISDS

    АКИП

    Вот тут-то ковшик у русского литрболиста ISDS и поломался.
    Дополнительными пытками было выяснено, что поломка происходит в районе 32MHz.
    Граничная частота
    31.5MHz

    32MHz

    Обещанную верхнюю границу на синусоиде ISDS не осилил, что не сильно удивляет. При частоте дискретизации 100MHz особо не разгонишься.

    Обратите внимание, что на частотах больше 10MHz frequency counter у ISDS вольно показывал что-то своё, а не реальную частоту сигнала. Для правильного определения частоты ему нужен сигнал посильнее. Но от встроенного DDS, как ни подкручивал амплитуду, больше 16MHZ он правильно не определял.

    Пробуем посмотреть 2 канала от встроенного dds
    1MHz

    10MHz

    20MHz

    30MHz

    В программе есть также вольтметр, но особой точностью он и на 50Hz не отличается.



    Попробуем применить ГКЧ для построения АЧХ лампового усилителя для наушников.
    Подключаем так


    Запускаем программу в режиме «Sweeper», ставим диапазон от 5 до 20000 герц, в результате получаем:

    Честно говоря, в районе инфразвука результат какой-то слишком хороший. :/

    Есть анализатор спектра. Например, прямоугольник 500kHz:

    И его спектр:

    Вроде бы выглядит правдиво.

    Что же, пациента попытали, теперь можно расчленять.
    Разбирается просто, снимаем бамперы, выкручиваем панели и вытаскиваем плату



    Мозги — на плис Cyclone.

    Её SRAM

    Операционные усилители AD603A на каждом канале

    Двухканальный АЦП MXT2088

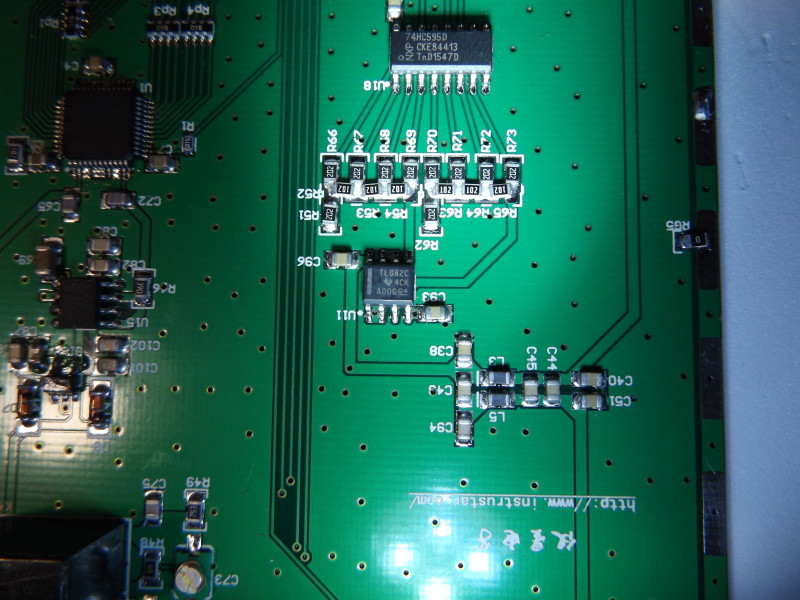

    Выходной ОУ встроенного DDS TL082C, заодно и ЦАП виден



    В целом неплохой осциллограф, есть полезные дополнительные функции, мобилен.
    На заявленных 40MHz, правда, на нём и синусоиду не посмотришь, но если интересующие частоты заметно ниже, то вполне можно использовать.



    Reaper5
