Единое зарядное устройство с питанием от прикуривателя

В наши дни не представляет особого труда приобрести устройство, предназначенное для зарядки какого либо дивайса, с использованием питания от прикуривателя. Между тем, при всем внешнем изобилии, предлагаемом современным рынком нельзя не отметить и наличия некоторых проблем. Так, например, достаточно часто возникает необходимость одновременной зарядки нескольких гаджетов, а универсальные зарядные устройства не только выглядят не эстетично, но способны внести значительную помеху при управлении автомобилем. Кроме того нельзя не признать тот факт, что далеко не все курящие автомобилисты с восторгом воспринимают присутствие на месте привычного прикуривателя раздражающего клубка проводов.

 Исходя из вышесказанного, становится понятным, что задумка, сделать комплексное зарядное устройство более удобным и внешне привлекательным, является далеко не праздной.

 Если говорить о практической реализации такой идеи, то, в данном случае, предлагается спрятать составные части штатных устройств для зарядки телефона (планшета, ноутбука и прочих приборов с возможностью подзарядки через входы USB), а также маршрутного навигатора и регистратора, с обеспечением их питания от прикуривателя через внешний переключатель с двухпозиционной подсветкой.

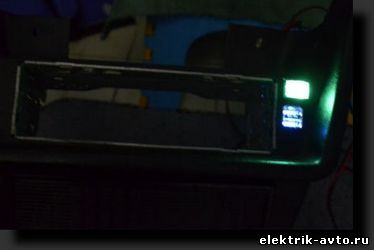

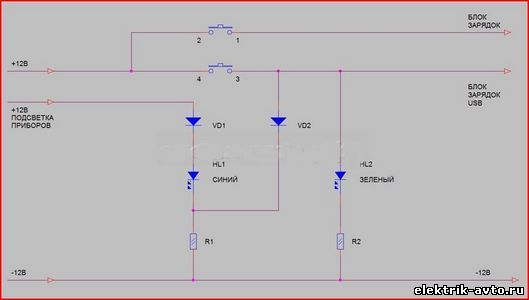

Стандартную кнопку с подсветкой приобрести несложно, однако необходимо учитывать, что обычные кнопки способны светиться либо в любом положении, либо только тогда, когда они включены. Мы же постараемся сделать так, чтобы при включении зажигания кнопка управления зарядными устройствами светилась синим цветом, а при  активации зарядных устройств (переводе кнопки в положение ВКЛ), цвет менялся на зеленый. Для претворения в жизнь такой задумки необходимо реализовать несложную схему, при этом в кнопку внедряется два светодиода на 12В, а в качестве электрического соединителя подойдет обычный шлейф, применяемый в компьютерах. Сопротивления  R1и R2 также должны соответствовать напряжению 12В.

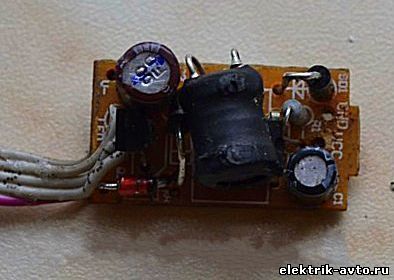

После того как кнопка установлена в выбранном вами месте на торпеде, можно приступать к монтажу зарядных устройств как таковых. С этой целью зарядки разбираются из расчета что от них нам нужны не корпуса, а только платы.

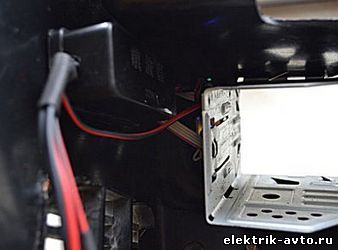

Что касается зарядки для телефона, планшета и пр., то удобнее всего воспользоваться выносным двойным разъемом USB (это позволит одновременно заряжать два гаджета). При желании, его также можно оборудовать подсветкой, тем самым разъемом будет гораздо удобнее пользоваться в темное время суток (можно сделать так, чтобы данная подсветка включалась при активации блока зарядок). Подготовленную плату вновь пакуем в родной корпус и крепим его в подходящем месте под торпедой.

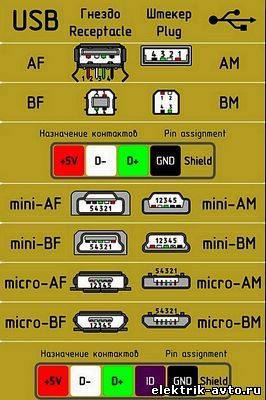

Исходя из типовой схемы распиновки разъема USB, возможно понадобиться соединить выводы D- и D+(белого и зеленого цвета), так как без выполнения этой операции эффекта зарядки может не быть, а телефон будет находиться в режиме соединения с компьютером. Впрочем, бывает так, что данные контакты уже замкнуты на плате адаптера, и нужно учитывать такой вариант.

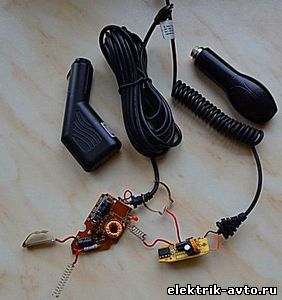

 Далее выполняем подготовку к установке плат от зарядных устройств навигатора и регистратора, для чего, также, извлекаем их из корпусов. Платы соединяем параллельно, а длину выходных жгутов рассчитываем таким образом, чтобы ее хватило до видеорегистратора и навигатора, при пропускании жгутов за приборной панелью.

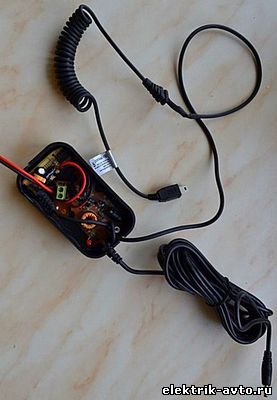

Так как обе платы планируется совместить в одном устройстве, то и корпус нам понадобиться несколько больших размеров. Если не мудрствовать лукаво, можно взять коробочку от использованной губки для обуви.

Подойдет и любой другой корпус главное, чтобы все выглядело аккуратно и было бы удобно крепить корпус к «бороде».

Учитывая сильный нагрев в процессе работы некоторых моделей адаптеров для навигаторов, не помещает просверлить в корпусе несколько отверстий для дополнительной вентиляции. Подключение изготовленного нами комплексного зарядного устройства осуществляем, опять же, через выносной переключатель.

Опасаться того, что мощность изготовленной нами зарядки будет недостаточной, в общем, не стоит.  На практике проверено: при одновременной работе регистратора и навигатора зарядка телефона идет устойчиво.
