Цифровой вольтметр

​​

Товар  можно купить тут

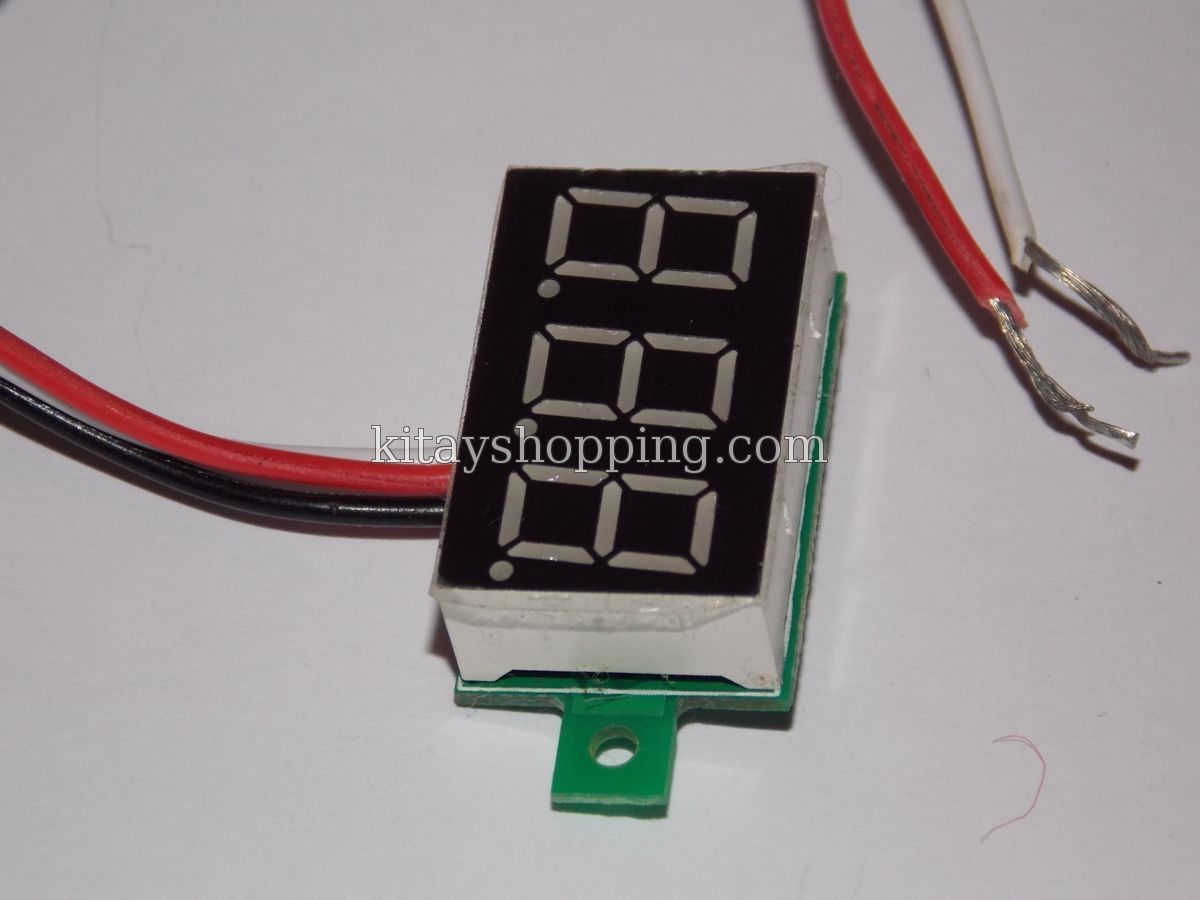

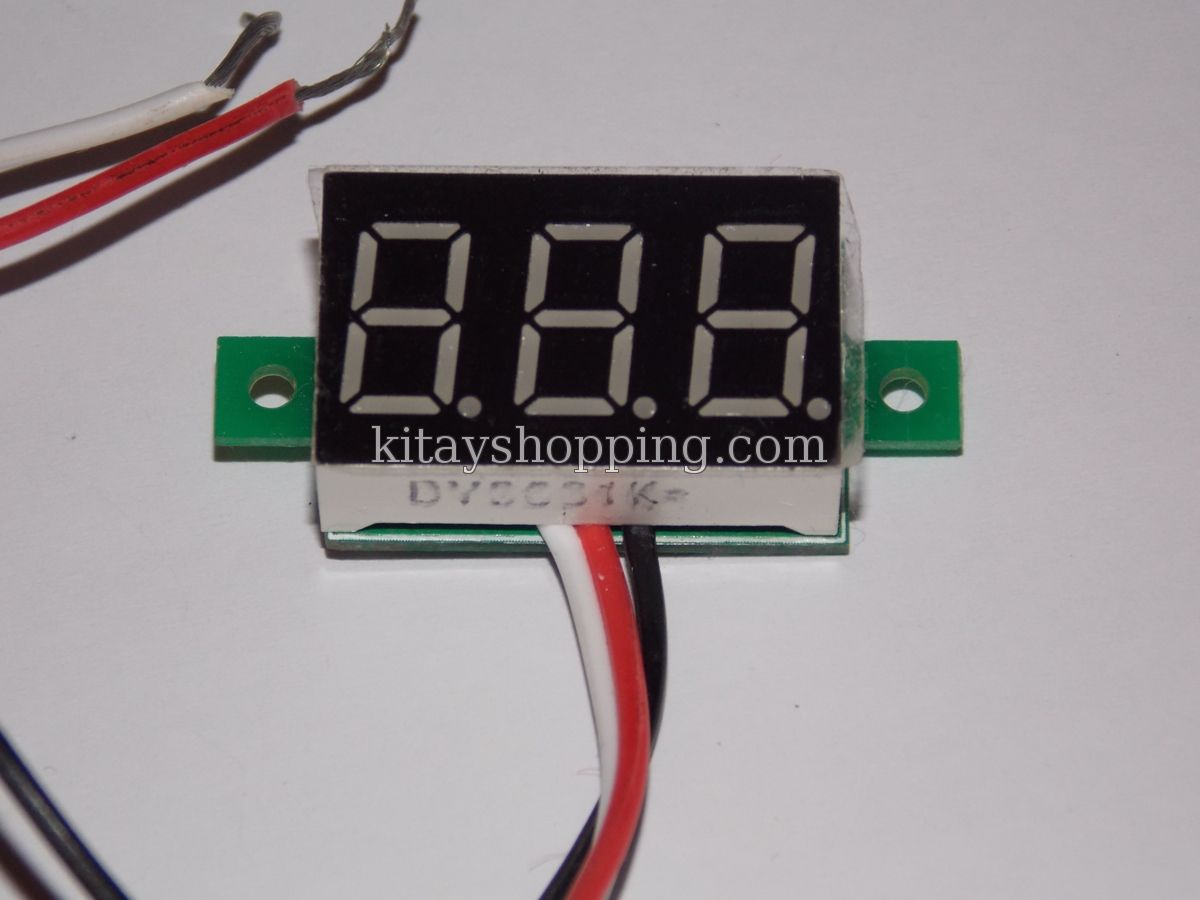

Представляем малогабаритный 3-х разрядный цифровой вольтметр из 7-сегментных светодиодных индикаторов. Цвет свечения красный. Сборка аккуратная, на индикаторы даже установлена защитная пленка, есть «ушки» с отверстиями для крепежа. Размеры 23мм х15мм х10мм (без учета крепежных «ушек»). Имеет широкий предел питающего постоянного напряжения с 3В до 30В, а предел измерения от 0 до100В (постоянного напряжения).

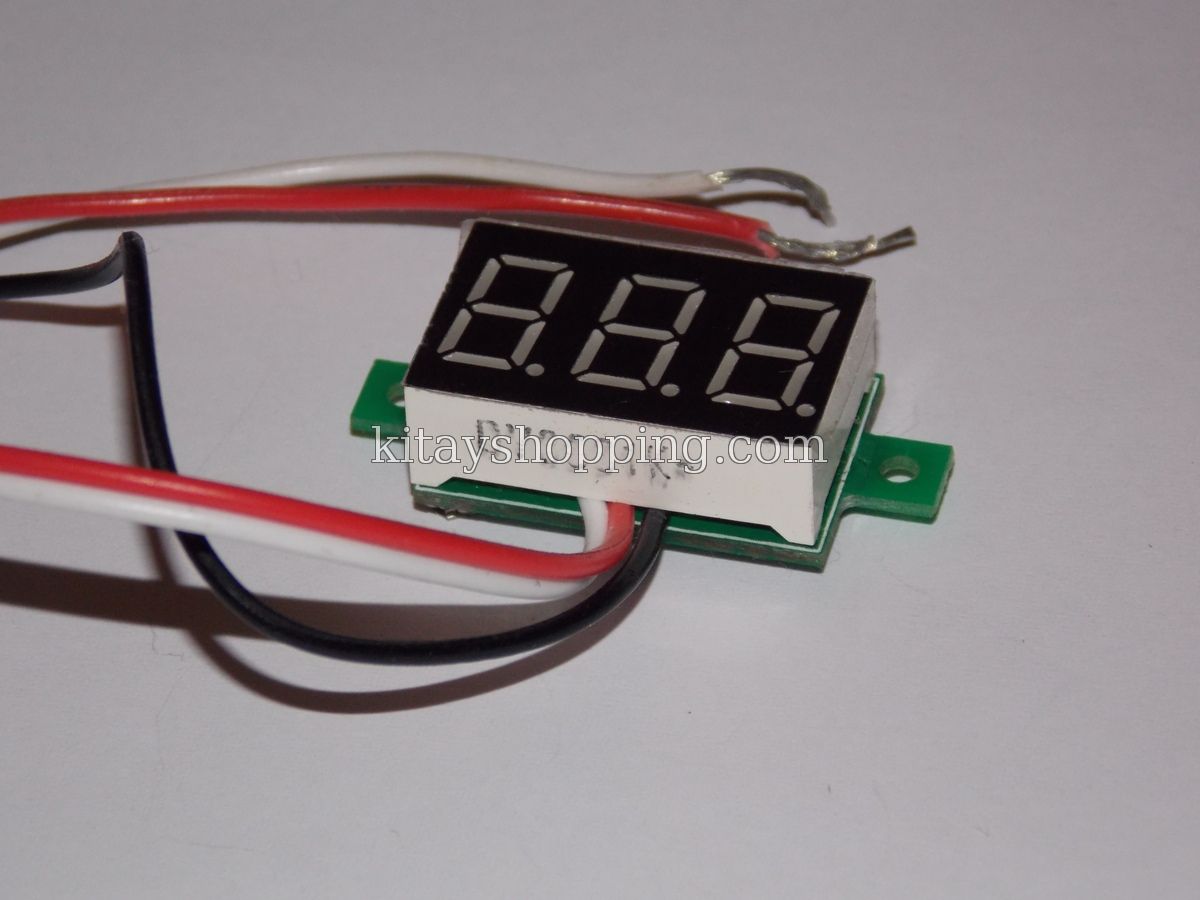

Вольтметр имеет 3 провода: красный – плюс, черный – общий, белый –  измеряемое напряжение.

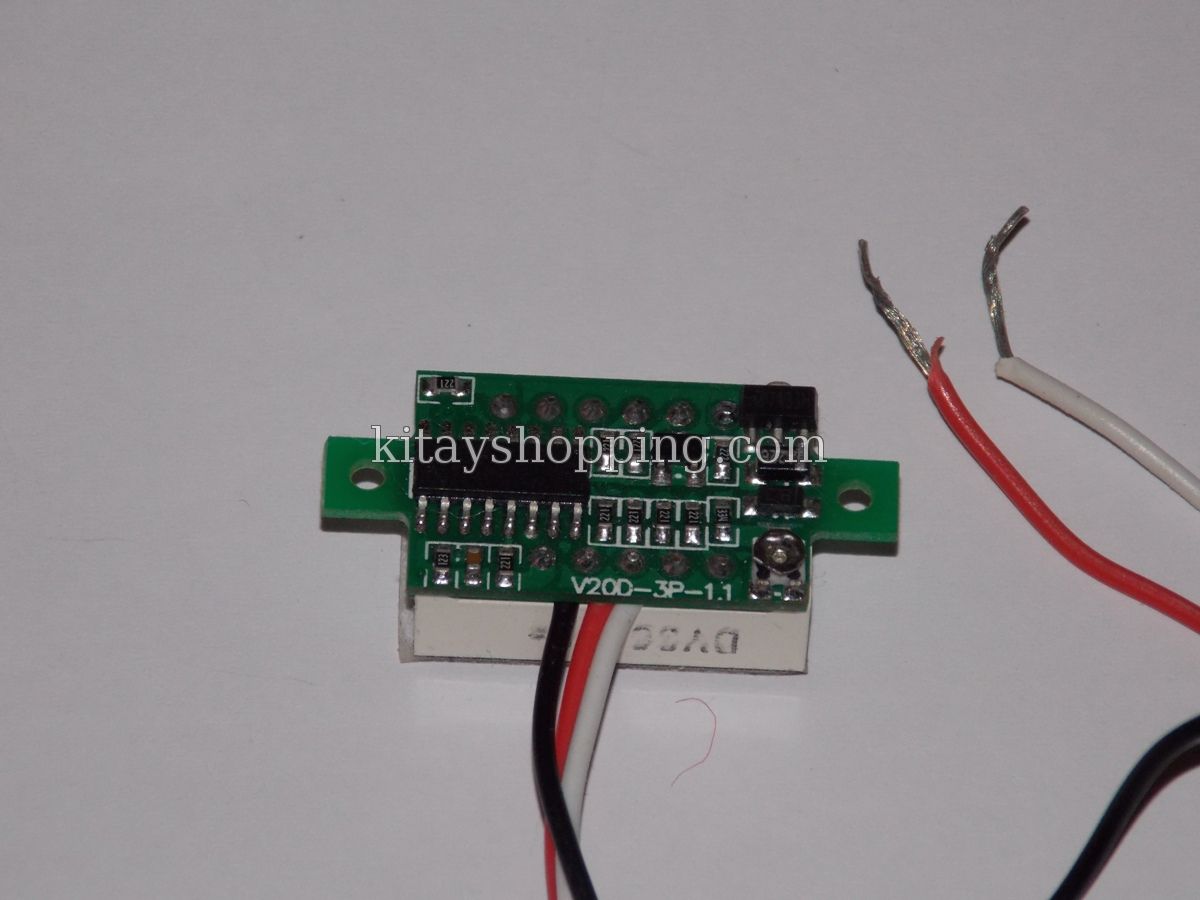

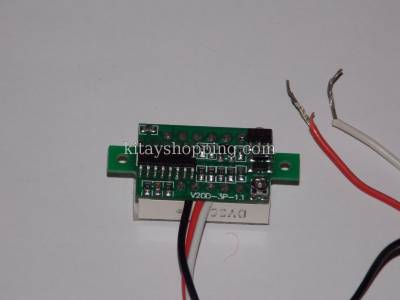

Если заранее известно, что измеряемое напряжение ниже 30В, то белый и красный провода можно объединить. Заявленная производителем точность измерения 1%. На плате есть крошечный переменный резистор для калибровки (если понадобится).

Скорость обновления показаний 500 мсек. Вольтметр предназначен для работы в температурном диапазоне от -10 до +65 град/С. Т.е. если Вы установили его в машине, то при сильных морозах не стоит ожидать верных показаний пока салон не прогреется.

Измерения показали, что сам  вольтметр потребляет 10-13мА в зависимости от количества горящих сегментов.

В продаже имеются аналогичные вольтметры и с другим цветом индикации.

Думаю этот дешевый (около 1.2$) вольтметр найдет свое место в радиолюбительских самоделках.
