Цена: $23.08 с купоном. Брал за $9 с поинтами.

Перейти в магазин

Всем привет! Сейчас цена подскочила вдвое после флеш-распродажи, думаю еще опустится, к тому же, кто ищет — тот найдет ;)
Это не п.18, просто пришло время заменить моего старичка, которому уже больше 15 лет — его можно увидеть в моих предыдущих обзорах. До последнего пользовался, пока не перестал работать режим амперметра. Выбирал из нескольких моделей с автоматическим диапазоном измерений, остановился на этом. Вкратце — отличная модель за свои деньги, подробнее — под катом. Обзор будет короче, чем обычно =)

Знаю о чем многие подумали. По любому обзор проплачен, ведь есть другие площадки, где электроника стоит дешевле. Да есть, не буду конкретизировать, т.к. и антиреклама не приветствуется, просто скину эти скрины

Дополнительная информация

Похожий по функционалу, были обзоры, цена хорошая

Но как всегда всё через одно место. Оказывается картинки и описание не соответствуют реальности, грубо говоря продавец сообщил о том, что если не отменить заказ, может прийти «Huelec» и не факт, что это будет мультиметр. Всего-то не те картинки и описание, с кем не бывает? Да практически ни с одной другой площадкой.

И снова муки выбора

В очередной раз плюнув и окончательно психанув, полез в бэнггуд, нужна была самая дешевая модель с максимально возможной функциональностью для своей цены. Рассматривал два варианта, собственно, сабж и ANENG AN8002 с 3 знаками после запятой при измерении значений до 10 и ценой в 14$ без учета купонов и поинтов. Красота же(на момент выбора он был дороже).

Но меня подкупила кнопка «MAX» в BSIDE ADM02 и было решено приобрести его.

подтверждение покупки

За трек не стал доплачивать, но общий срок доставки можно высчитать, опираясь на сегодняшний день. Отправлено 4 мая, получено 10 июня.
По традиции черный пакет

Пенополиэтилен

И коробка практически без опознавательных знаков

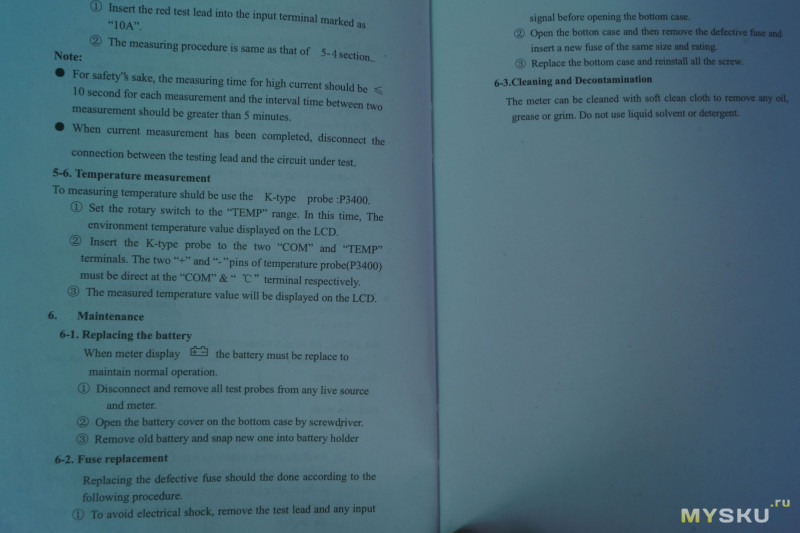

Макулатура

Внешний вид и комплектация

Сабж упакован в резиновый чехол, который полностью закрывает заднюю часть и довольно плотно прилезает к передней.

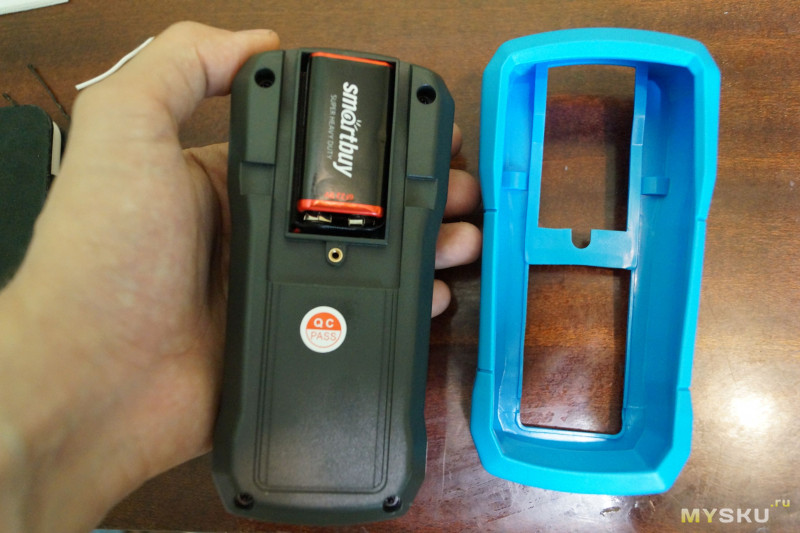

Вот тут было небольшое разочарование — думал уже все производят с питанием от нескольких АА батарей. Металлическая втулка под болтик — это хорошо.

Измерения

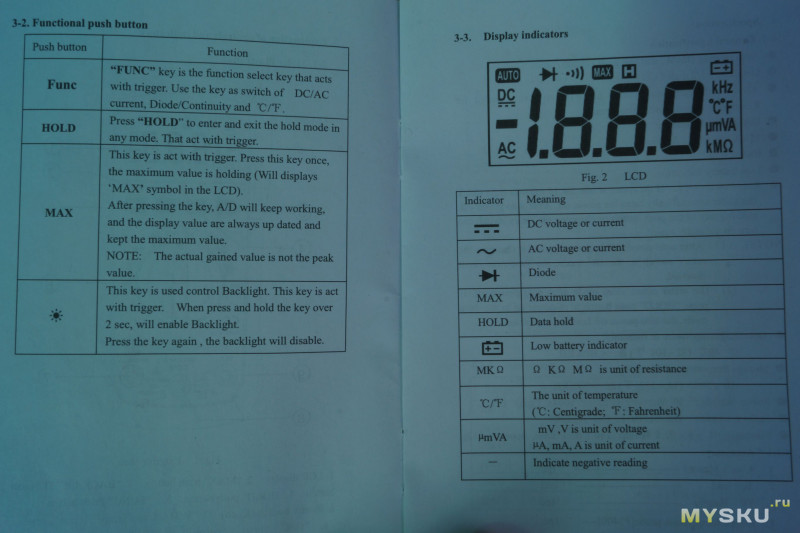

Пройдусь по кнопкам:
Функциональная — работает, начиная с режима диод/прозвонка, переключает темперутуру C/F, в режимах измерения силы тока переключает тип напряжение переменное/постоянное.
Холд — он и в африке холд, при нажатии фиксирует на экране текущие показания.
Макс — аналог холда, но фиксирует максимальные показатели при нестабильных значениях, эта функция может пригодиться, например, при измерении пиковых значений аккумуляторов/солнечных панелей под нагрузкой.
Подсветка — при удержании включается подсветка экрана на 20 секунд. Как по мне — маловато, почему не сделать выключение вручную/при засыпании после простоя. Кто знает как вылечить — буду благодарен.

Первое что бросилось в глаза — температура отображалась даже без подключения термопары. Сверяем с комнатным термометром, точность которого подтверждалась в предыдущих обзорах.

То же самое в Фаренгейтах

Вышел во двор, оставил сабж возле уличного термометра, через минут 15-20 включил

Получается внутри установлен термистор для измерения температуры прибора и окружающей его среды.
Подключил термопару и включил чайник. Вода начала закипать

Вода кипит и чайник выключился. Близко, может быть погрешность как прибора, так и термопластины чайника.

Других источников с фиксированной температурой у меня нет, перейдем к измерениям напряжения. Всегда возникают споры о точности показаний, то блок питания не такой, то эталонное оборудование не эталонное, поэтому я купил источник фиксированного напряжения на AD584, который прост как зубило и сложно накосячить при сборке схемы.
Так же продавец приложил «акт поверки» )) ну кто знает, может и правда измерения проводились на высокоточном оборудовании, а не были вписаны по шаблону.
10 Вольт

7.5 Вольт

5 Вольт

2.5 Вольта

Если честно — ожидал худших результатов, т.к. в обзорах более дорогих моделей временами проскакивали бОльшие погрешности.
Да, после 2 Вольт имеем всего 2 знака после запятой, хотелось бы больше, но лично для меня не критично.

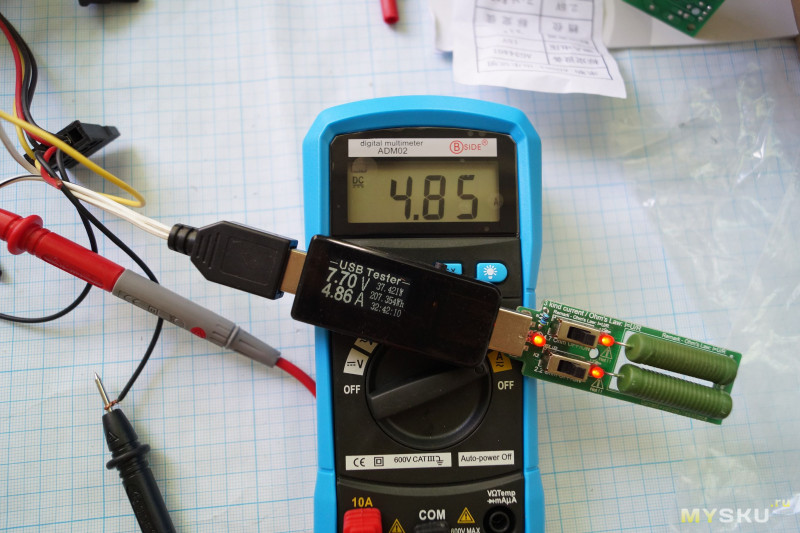

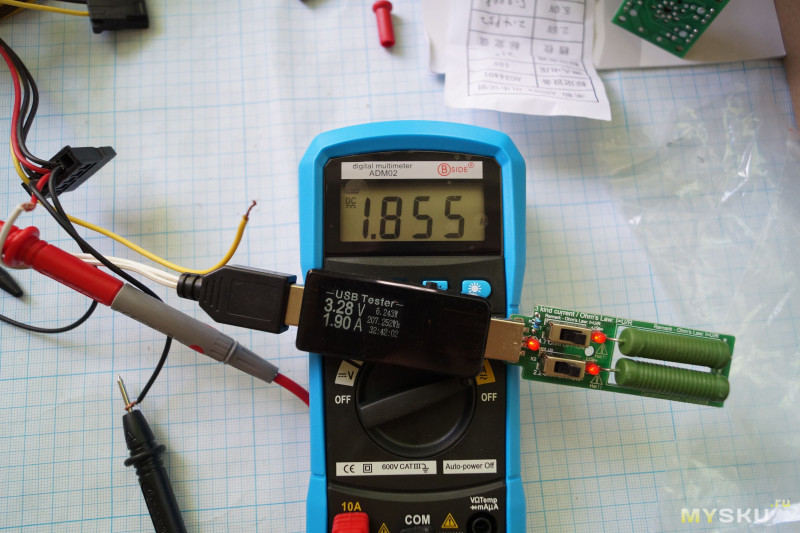

Перейдем к силе тока. В качестве эталона был выбран «черный доктор», т.к. белый рассчитан на 5 Вольт, а черный до 40 Вольт. Измерения проводились в двух диапазонах напряжения на сопротивлении 4.7/2.2 Ом. Просадки напряжения конечно дикие, возможно виной тому плохие провода, но нам ведь главное сверить Ампераж.

Перешел на 12 Вольт

Как по мне — неплохо, а еще я узнал, что питать USB нагрузку от 12 Вольт крайне нежелательно, после ~5А резисторы потемнели и пошел дымок.
Сопротивление:
Вот с эталоном под измерение сопротивления я не определился, замерил резисторы платы нагрузки, хотя на результаты может повлиять чистота контактов, периодические перегревы самих элементов, к тому же их номинал довольно низок.
2.2 Ома, по крайней мере так написано на плате.

4.7 Ом

На фото видно смд элементы, но там сабомы, точно измерить сопротивление можно наверное только припаяв к ним щупы.

Внутренности

Из резинового чехла вытащил с трудом. 4 винта и задняя панель легко снимается. «Пломба» осталась целой =)

Внутри ничего интересного, мозги в «капле», термистор я не нашел, имеется 5 подстроечных резисторов, назначение которых я проверять не стал.

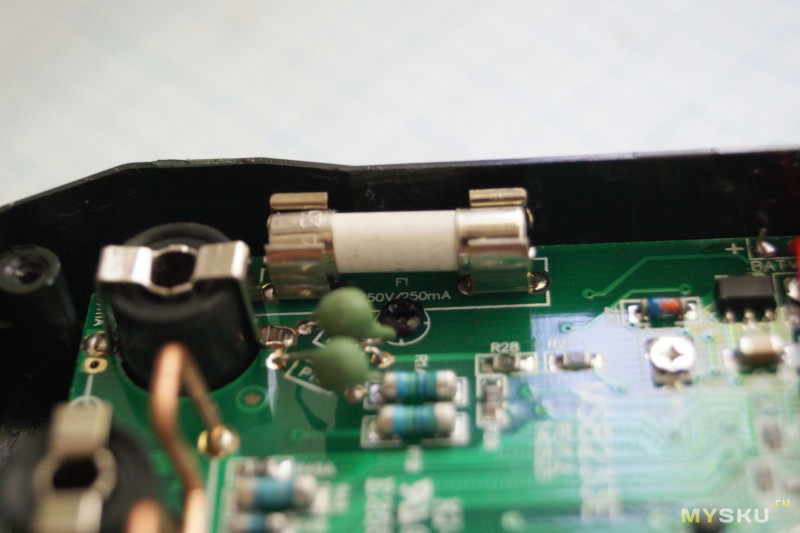

Два предохранителя, на 250мА

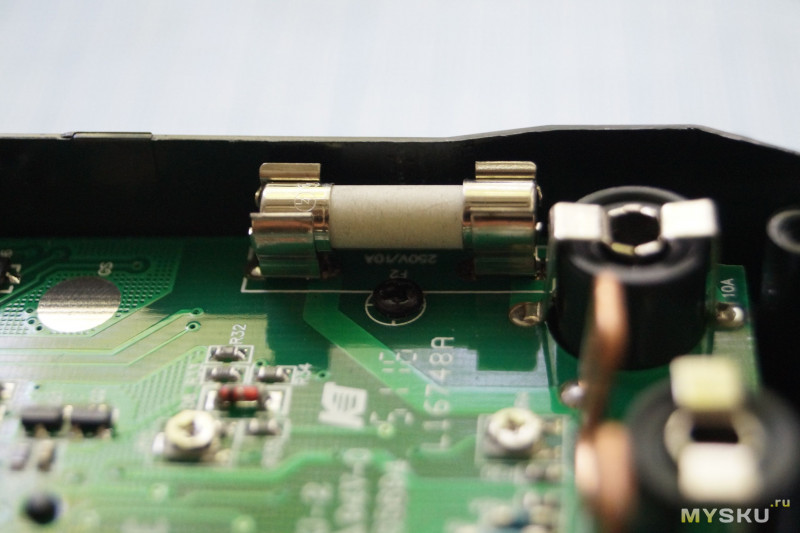

И на 10А

На плате есть не распаянные элементы, несколько пропаяны не аккуратно, особенно кнопки, перед сборкой так же очистил от лишнего флюса.

Выводы:
Десяти долларов точно стоит
+ Измерения довольно точны
+ Средний размер корпуса — не занимает много места, но и не выглядит как игрушка на пол ладони.
+ Прорезиненный съемный чехол с фиксаторами щупов сзади — удобненько.
+ Автодиапазон — не нужно лишний раз тянуться к переключателю режимов.
+ Считывание температуры корпуса без термопары думаю тоже можно записать в плюсы, можно судить об условиях эксплуатации, а подключив термопару, высчитать точку росы если надо.
+ Автовыключение через 15 минут бездействия тоже в плюс, сколько раз забывал выключать предыдущую модель, а 9В батарею нужно еще поискать.
А вот и минусы подоспели.
— 9В батарея? Серьезно? Никак не ожидал такой подставы, думал уже везде используется батареи типоразмера АА, которые продаются в любой булочной и валяются в любом ящике стола полуживые.
— 20 секунд подсветки лично мне мало, почему не сделали ее отключаемой только вручную? Было бы лучше.
