- Цена: 2,92$ + доставка 0,32$
Сразу замечу, что никаких 5A 60W там и близко нет, что впрочем неудивительно…
Технические характеристики от продавца:
Модель: HS-60-12
Выходное напряжение постоянного тока: 12 В
Допуск выходного напряжения: ± 1%
Номинальный выходной ток: 5А
Диапазон выходного тока: 0-5A
Пульсация и шум: 100mVp-p
Стабильность линии: ± 5%
Стабильность нагрузки: ±0. 5%
Выходная мощность постоянного тока: 60 Вт
Эффективность: 85%
Диапазон регулируемого напряжения постоянного тока: ± 10%
Диапазон входного напряжения: 100 ~ 240VAC 47 ~ 63 Гц; 120-370VDC
Входной ток: 2A/115 V 1A/230 V
Защита от перегрузки: 105% ~ 150%
Защита от перенапряжения: 15%-135%
Я приобрёл сразу 2 штуки для питания светодиодных линеек.
Индивидуальная упаковка
Внешне выглядит неплохо, конструкция привычная — алюминиевая рама, одновременно выполняющая роль радиатора и стальная перфорированная защитная крышка.
Ещё до включения, оба блока были разобраны для проверки их технического состояния.
Обнаруженные косяки и недостатки
1. Предохранитель поставлен в нулевом проводе (должен стоять в фазном). Не шибко критично, но всё же…
2. Ради экономии, не поставлен дроссель подавления синфазных помех LF1, поэтому само собой помехи лезут в сеть. На фото продавца он присутствует.
3. В одном блоке накопительный конденсатор сильно помят и чем-то обляпан
Кроме того, занижена его ёмкость (33мкФ). Для полнодиапазонного БП 100-240V без PFC, минимальная ёмкость этого конденсатора в микрофарадах близка к мощности БП в ваттах. Т.е. для БП на 60Вт получается 68мкФ. Для БП, работающего только при номинальном напряжении 220-240В, допустимо уменьшать накопительную ёмкость вдвое ибо накопленного заряда вполне хватает и пульсации напряжения и тока не превышают критического значения.
Для более подробного расчёта можно воспользоваться например этой статьёй
Ниже я дополнительно проверю работу данного узла.
4. Отсутствует выходной фильтрующий дроссель, что сильно повышает пульсации выходного напряжения под нагрузкой.
5. Отсутствует теплопроводная паста между силовыми элементами и корпусом.
6. Габарит силового трансформатора явно не тянет на 60Вт в обратноходовом режиме работы.
7. Некоторые элементы установлены криво — косо.
8. Отсутствует защитная крышка на клеммный блок.
Что радует — пайка вполне нормальная, SMD элементы приклеены, между платой и корпусом не забыли подложить изоляционную плёнку.
Мятый конденсатор я естественно заменил, но поставить конденсатор большей ёмкости не удалось, т.к. он оказался высотой 25мм и упёрся в крышку. Поставил те-же 33мкФ
Тармопасту под силовые элементы естественно намазал.

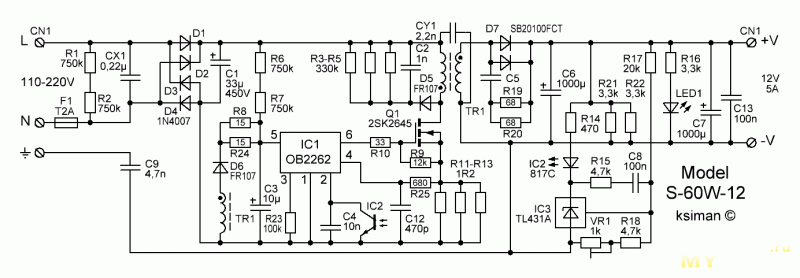

Реальная схема по старой доброй традиции.
Для сравнения блоков, в одном из них дополнительно:
— Добавил недостающие помехоподавляющие дроссели
— Заменил C6 на приличный импульсный конденсатор 1500мкФ/16В, C7 оставил как есть, нагрузка на него небольшая.
После доработки
Проверку проводил со снятой крышкой для контроля температуры элементов. С крышкой температура элементов естественно будет ещё выше.
— Итак, предельный кратковременный ток, на котором срабатывает защита 5,5А
— При токе нагрузки 5А (60Вт) через 5 минут БП начал довольно сильно вонять перегретым лаком и пластиком и ещё минуты через 3 начинает периодически срабатывать защита от токовой перегрузки (не термозащита). Трансформатор успел разогреться до температуры 145°С и я остановил проверку ибо его обмотка просто сгорит.
Конденсатор C6 успел нагреться до 108°С, что также недопустимо.
Радиатор разогрелся до 75°С
— Снизил ток нагрузки до 4А (48Вт) и запустил проверку.на пару часов. TR1 нагрелся до 105°С C1 — 74°С корпус 67°С. Уже лучше, но для длительного использования такой режим работы всё равно не подходит.
— Ещё снизил ток нагрузки до 3А (36Вт) и температура всех компонентов пришла в норму.
Но есть одно но — если БП использовать как есть без доработок и в собранном виде, максимальный длительный ток нагрузки придётся ещё понижать до 2,5А (30Вт), температура корпуса при этом не превышает 50°С.
Вот это и есть его реальная мощностью, когда он может длительно и надёжно работать. Китаец аж вдвое завысил реальную мощность данного блока питания.
Осциллограммы пульсаций выходного напряжения исходного и переделанного блоков.
Нагрузка 3А, частота преобразования около 65кГц
Как нетрудно заметить, разница кардинальная, амплитуда пульсаций со 125мВ снижается до менее 10мВ.
Дополнительно, проверил пульсации напряжения сетевой частоты на накопительном конденсаторе при различном сетевом напряжении и нагрузке 3А
Слева направо 230В — 180В — 100В
Хорошо видно, как возрастают пульсации на нём при снижении входного напряжения и при сетевом напряжении 100В, пульсации превышают все мыслимые пределы. Т.о. данный БП не способен работать в сетях 110-120В без снижения мощности нагрузки, или надо повышать ёмкость конденсатора.
Диапазон регулировки выходного напряжения 11,15-12,95V
Размеры: 86x59x34 мм
Вес 122гр
Потребляемая мощность на холостом ходу всего 0,2Вт
На холостом ходу и при нагрузке менее 0,4А блок питания тихонько жужжит. Это побочный эффект экономии энергопотребления при малой нагрузке — вместо непрерывной работы ШИМ работает пачками, которые и слышны.
КПД блока при нагрузке 2,5А (30Вт) составил неожиданно высокие 92%. При повышении нагрузки, а также при снижении питающего напряжения, КПД начинает снижаться.
После тестирования, аналогичным образом переделал и второй БП.
Дополнительно, для защиты от перегрузки и перегрева, понизил ток срабатывания защиты с 5,5А до 3,8А удалив резистор R13
В итоге, со всеми доделками схема стала выглядеть так
Технические характеристики от продавца:
Модель: HS-60-12
Выходное напряжение постоянного тока: 12 В
Допуск выходного напряжения: ± 1%
Номинальный выходной ток: 5А
Диапазон выходного тока: 0-5A
Пульсация и шум: 100mVp-p
Стабильность линии: ± 5%
Стабильность нагрузки: ±0. 5%
Выходная мощность постоянного тока: 60 Вт
Эффективность: 85%
Диапазон регулируемого напряжения постоянного тока: ± 10%
Диапазон входного напряжения: 100 ~ 240VAC 47 ~ 63 Гц; 120-370VDC
Входной ток: 2A/115 V 1A/230 V
Защита от перегрузки: 105% ~ 150%
Защита от перенапряжения: 15%-135%
Я приобрёл сразу 2 штуки для питания светодиодных линеек.
Пакет
Индивидуальная упаковка
Внешне выглядит неплохо, конструкция привычная — алюминиевая рама, одновременно выполняющая роль радиатора и стальная перфорированная защитная крышка.
Ещё до включения, оба блока были разобраны для проверки их технического состояния.
Обнаруженные косяки и недостатки
1. Предохранитель поставлен в нулевом проводе (должен стоять в фазном). Не шибко критично, но всё же…
2. Ради экономии, не поставлен дроссель подавления синфазных помех LF1, поэтому само собой помехи лезут в сеть. На фото продавца он присутствует.
3. В одном блоке накопительный конденсатор сильно помят и чем-то обляпан
Кроме того, занижена его ёмкость (33мкФ). Для полнодиапазонного БП 100-240V без PFC, минимальная ёмкость этого конденсатора в микрофарадах близка к мощности БП в ваттах. Т.е. для БП на 60Вт получается 68мкФ. Для БП, работающего только при номинальном напряжении 220-240В, допустимо уменьшать накопительную ёмкость вдвое ибо накопленного заряда вполне хватает и пульсации напряжения и тока не превышают критического значения.
Для более подробного расчёта можно воспользоваться например этой статьёй
Ниже я дополнительно проверю работу данного узла.
4. Отсутствует выходной фильтрующий дроссель, что сильно повышает пульсации выходного напряжения под нагрузкой.
5. Отсутствует теплопроводная паста между силовыми элементами и корпусом.
6. Габарит силового трансформатора явно не тянет на 60Вт в обратноходовом режиме работы.
7. Некоторые элементы установлены криво — косо.
8. Отсутствует защитная крышка на клеммный блок.
Что радует — пайка вполне нормальная, SMD элементы приклеены, между платой и корпусом не забыли подложить изоляционную плёнку.
Мятый конденсатор я естественно заменил, но поставить конденсатор большей ёмкости не удалось, т.к. он оказался высотой 25мм и упёрся в крышку. Поставил те-же 33мкФ
Тармопасту под силовые элементы естественно намазал.
Реальная схема по старой доброй традиции.
Для сравнения блоков, в одном из них дополнительно:
— Добавил недостающие помехоподавляющие дроссели
— Заменил C6 на приличный импульсный конденсатор 1500мкФ/16В, C7 оставил как есть, нагрузка на него небольшая.
После доработки
Проверку проводил со снятой крышкой для контроля температуры элементов. С крышкой температура элементов естественно будет ещё выше.
— Итак, предельный кратковременный ток, на котором срабатывает защита 5,5А
— При токе нагрузки 5А (60Вт) через 5 минут БП начал довольно сильно вонять перегретым лаком и пластиком и ещё минуты через 3 начинает периодически срабатывать защита от токовой перегрузки (не термозащита). Трансформатор успел разогреться до температуры 145°С и я остановил проверку ибо его обмотка просто сгорит.
Конденсатор C6 успел нагреться до 108°С, что также недопустимо.
Радиатор разогрелся до 75°С
— Снизил ток нагрузки до 4А (48Вт) и запустил проверку.на пару часов. TR1 нагрелся до 105°С C1 — 74°С корпус 67°С. Уже лучше, но для длительного использования такой режим работы всё равно не подходит.
— Ещё снизил ток нагрузки до 3А (36Вт) и температура всех компонентов пришла в норму.
Но есть одно но — если БП использовать как есть без доработок и в собранном виде, максимальный длительный ток нагрузки придётся ещё понижать до 2,5А (30Вт), температура корпуса при этом не превышает 50°С.
Вот это и есть его реальная мощностью, когда он может длительно и надёжно работать. Китаец аж вдвое завысил реальную мощность данного блока питания.
Осциллограммы пульсаций выходного напряжения исходного и переделанного блоков.
Нагрузка 3А, частота преобразования около 65кГц
Как нетрудно заметить, разница кардинальная, амплитуда пульсаций со 125мВ снижается до менее 10мВ.
Дополнительно, проверил пульсации напряжения сетевой частоты на накопительном конденсаторе при различном сетевом напряжении и нагрузке 3А
Слева направо 230В — 180В — 100В
Хорошо видно, как возрастают пульсации на нём при снижении входного напряжения и при сетевом напряжении 100В, пульсации превышают все мыслимые пределы. Т.о. данный БП не способен работать в сетях 110-120В без снижения мощности нагрузки, или надо повышать ёмкость конденсатора.
Диапазон регулировки выходного напряжения 11,15-12,95V
Размеры: 86x59x34 мм
Вес 122гр
Потребляемая мощность на холостом ходу всего 0,2Вт
На холостом ходу и при нагрузке менее 0,4А блок питания тихонько жужжит. Это побочный эффект экономии энергопотребления при малой нагрузке — вместо непрерывной работы ШИМ работает пачками, которые и слышны.
КПД блока при нагрузке 2,5А (30Вт) составил неожиданно высокие 92%. При повышении нагрузки, а также при снижении питающего напряжения, КПД начинает снижаться.
После тестирования, аналогичным образом переделал и второй БП.
Дополнительно, для защиты от перегрузки и перегрева, понизил ток срабатывания защиты с 5,5А до 3,8А удалив резистор R13
В итоге, со всеми доделками схема стала выглядеть так
Типа бонус
Для примера покажу как в таком конструктиве выглядит бюджетный фирменный БП нормального качества.
p.s. отсутствующие на плате выходные конденсаторы там просто не нужны ибо номинальный выходной ток всего 3,3А

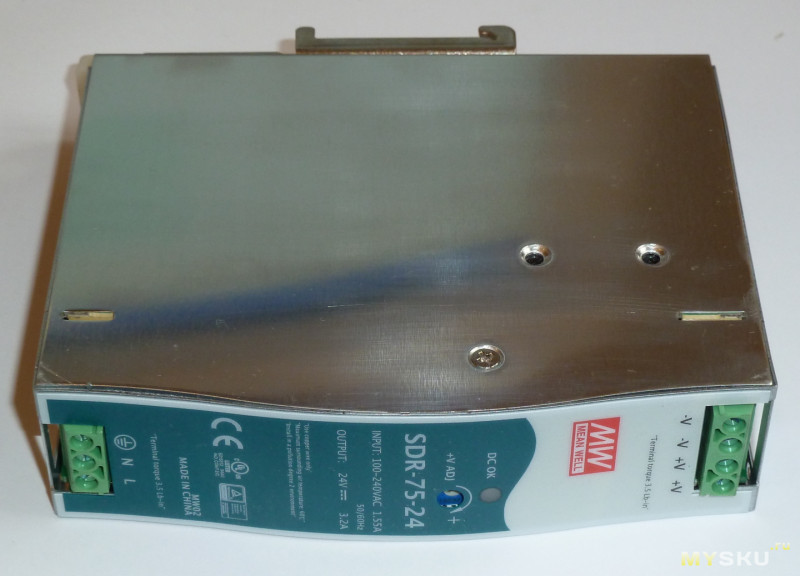

Ещё более приличный БП
И ещё
p.s. отсутствующие на плате выходные конденсаторы там просто не нужны ибо номинальный выходной ток всего 3,3А
Ещё более приличный БП
И ещё
Вывод: данный блок питания приобретать смысла не имеет.
Друзья китайцы, распаяйте фильтры, намажьте термопасту и продавайте его как честный БП 12V 2,5А пускай даже за 4$, и я смогу рекомендовать его к покупке.
p.s. открыл спор на возврат по 1$ с каждого.
Не шибко верю, что спор выиграю.
Буду держать в курсе :)
p.p.s. запрошенные деньги вернули через пару часов :)
