Сделать самодельную беспроводную колонку, работающую по блютуз (bluetooth) можно своими руками.
Для
изготовления можно использовать подручные материалы, а все необходимое
можно купить очень дешево в любом китайском интернет магазине.
Немного о самих динамиках:
Моя портативная bluetooth колонка воспроизводит чистый стереозвук
благодаря использования динамиков с неодимовыми магнитами, и работает до
9 часов от встроенного литиевого аккумулятора на 1000 Ма/ч.
(В
перспективах хочу заменить аккумулятор, на более емкий - 2400 Ма/ч. В
этом случае работать без подзарядки она сможет до 22 часов.

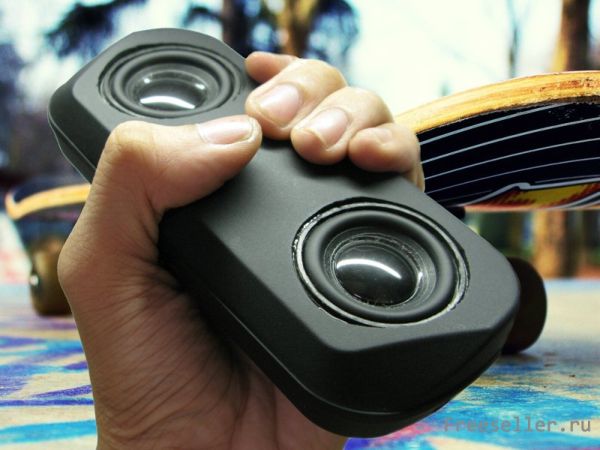

Многие,

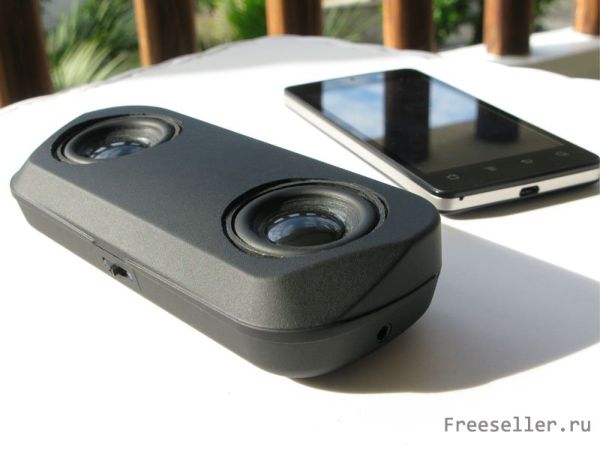

кто уже увидел мою самодельную колонку - думают, что она фабричная, но
на самом деле это не так, она сделана своими руками.
Технические характеристики:
- Мощность усилителя 2Х3Вт
- 2 динамика 35 мм, мощностью 3Вт с неодимовыми магнитами
- Работает в стандартном 15 метровом диапазоне Bluetooth
- Дополнительный стандартный 3,5 мм аудиовход
- Встроенные индикаторы питания и зарядки
- Наличие мини USB разъема для зарядки аккумулятора
- Литиевый аккумулятор 1000 Ма/ч

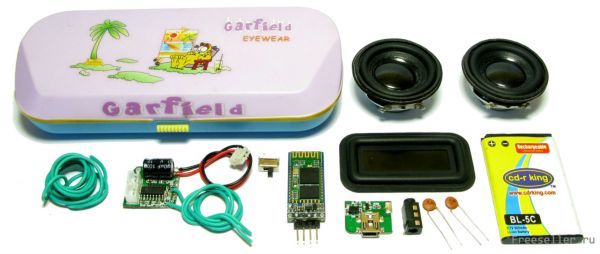

Для изготовления использовались следующие материалы и компоненты:- Контейнер для очков;
- Краска спрей;
- Модуль Bluetooth;
- 2 динамика;
- усилитель;
- модуль зарядки;
- Switch переключатель;
- 3,5 аудио разъем для наушников;
- литиевый аккумулятор (взял от старого телефона);
- супер клей + клеевые стержни;
(Все необходимые модули можно использовать от старой техники или купить в любом китайском интернет магазине)
Необходимые для изготовления инструменты:- Аккумуляторная или обычная дрель;
- Гравер;
- Клеевой пистолет;
- Паяльник мощность 40 Вт;
Изготовление bluetooth колонки:
1) Изготовление корпуса.
В качестве корпуса для блютуз колонки был использован пластиковый футляр для очков.
В

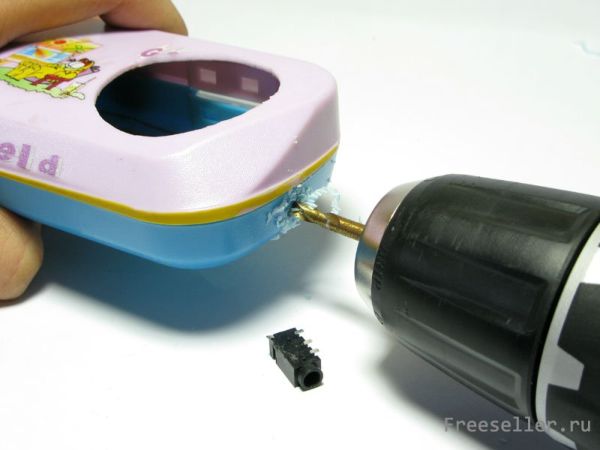

корпусе произвели разметку под динамики, usb разъем, переключатель,

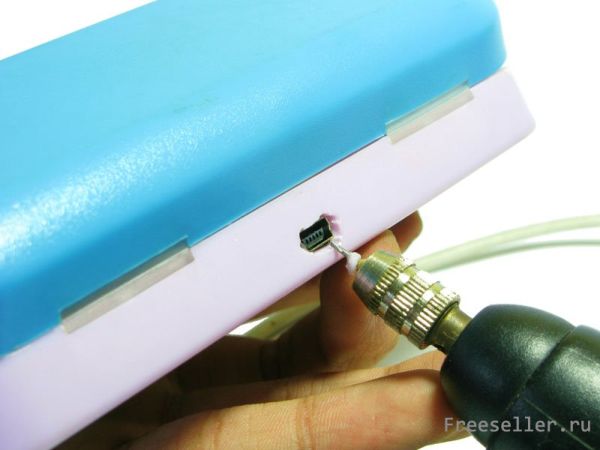

аудио разъем, диодные индикаторы, затем вырезали необходимые отверстия с
помощью гравера.

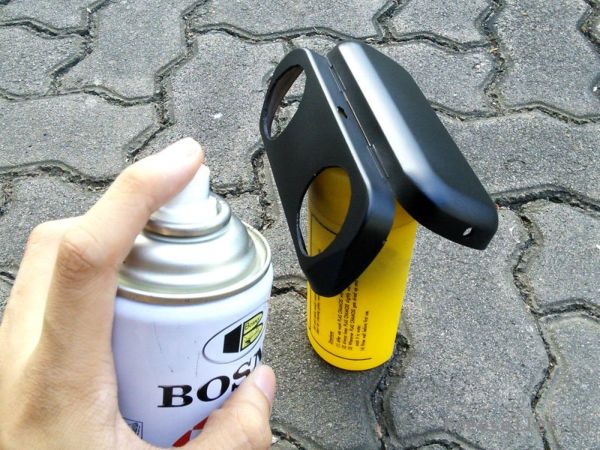

Затем покрасили его краской спреем черного цвета.

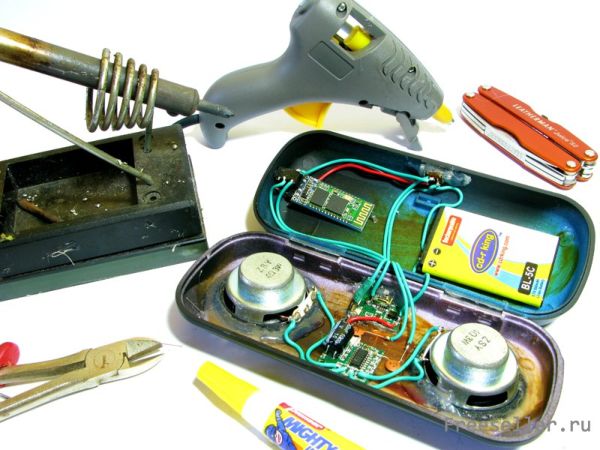

2) Монтаж основных компонентов:

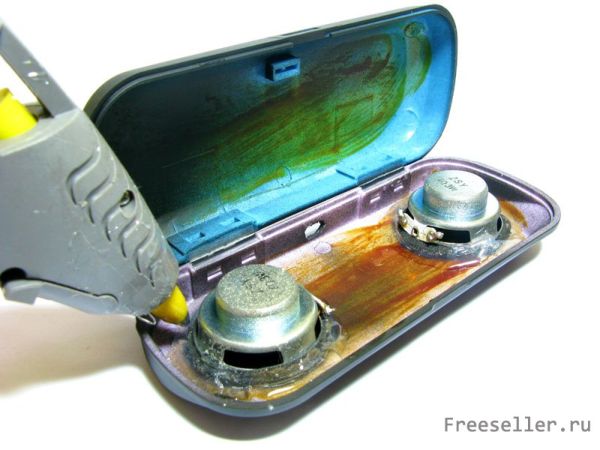

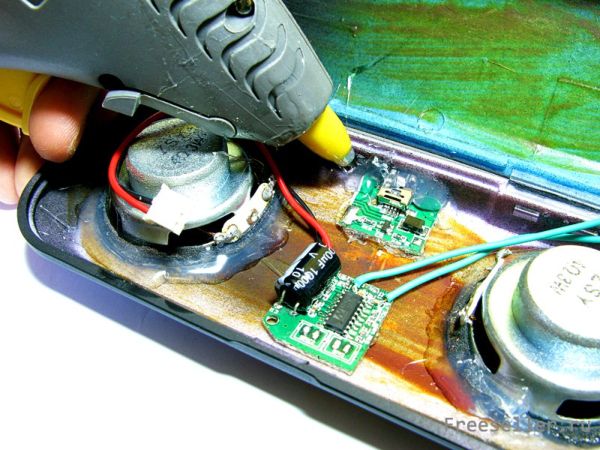

С помощью клеевого пистолета были вклеены динамики, переключатель, разъем, и другие компоненты.

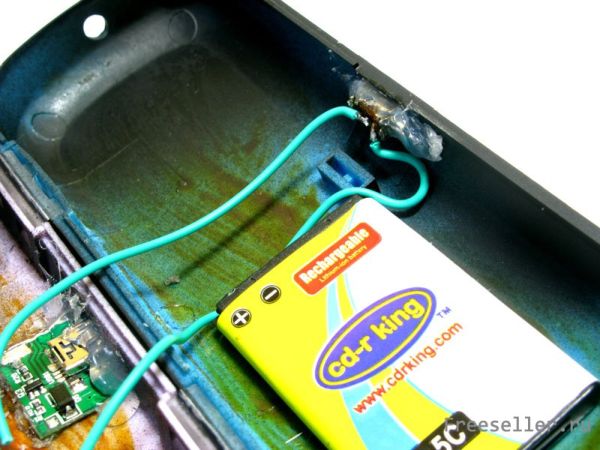

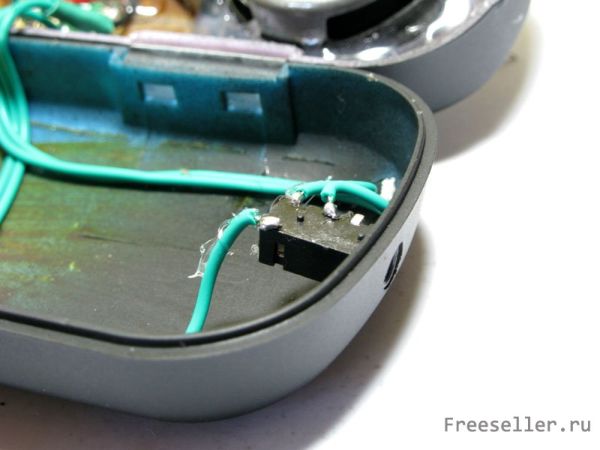

Затем спаяли платы с деталями.

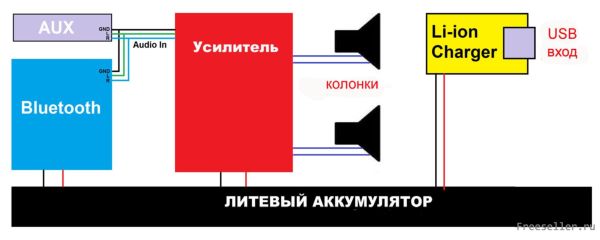

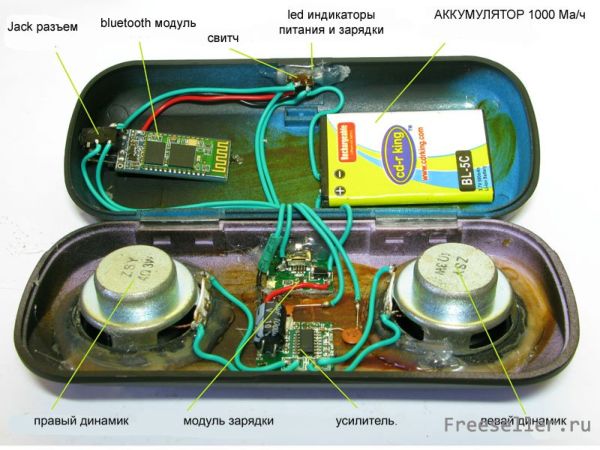

Схема подключения блоков показана на рисунках ниже.
3) Герметизация корпуса.

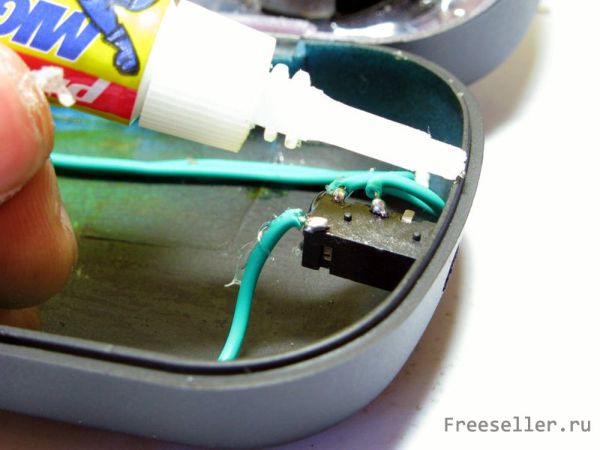

После
завершения пайки, футляр для очков необходимо загерметизировать корпус
по стороне открывания, или звук будет плохого качества, для этих целей я
воспользовался супер клеем.
Если вы
все сделали правильно, Ваши стерео блютуз колонки будут звучать

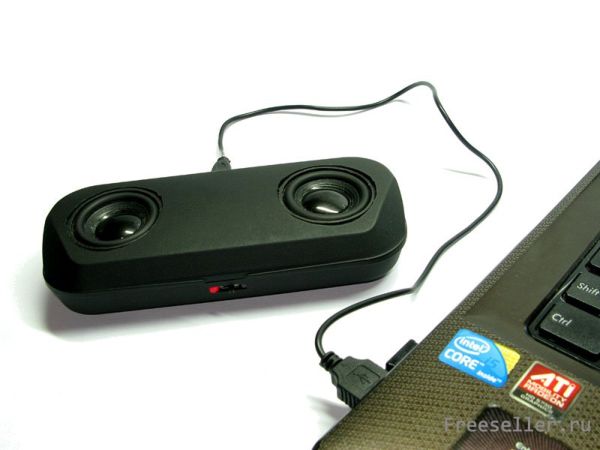

превосходно, а аблагодарю встроенному модулю зарядки можно заряжать
колонку подключив ее к ноутбуку или зарядному устройству.
Вот собственно и все, как оказалось ничего сложного в изгоитовлении нет.
Идея и фото: ASCAS
